Joy-it sen-mq8 Rook/gassensor Geschikt voor serie: Arduino, Raspberry Pi® 1 stuk(s) kopen ? Conrad Electronic

Een gasdetectorsensor met een rond metalen rooster, een blauwe stelschroef en vier goudkleurige contactpennen onderaan.

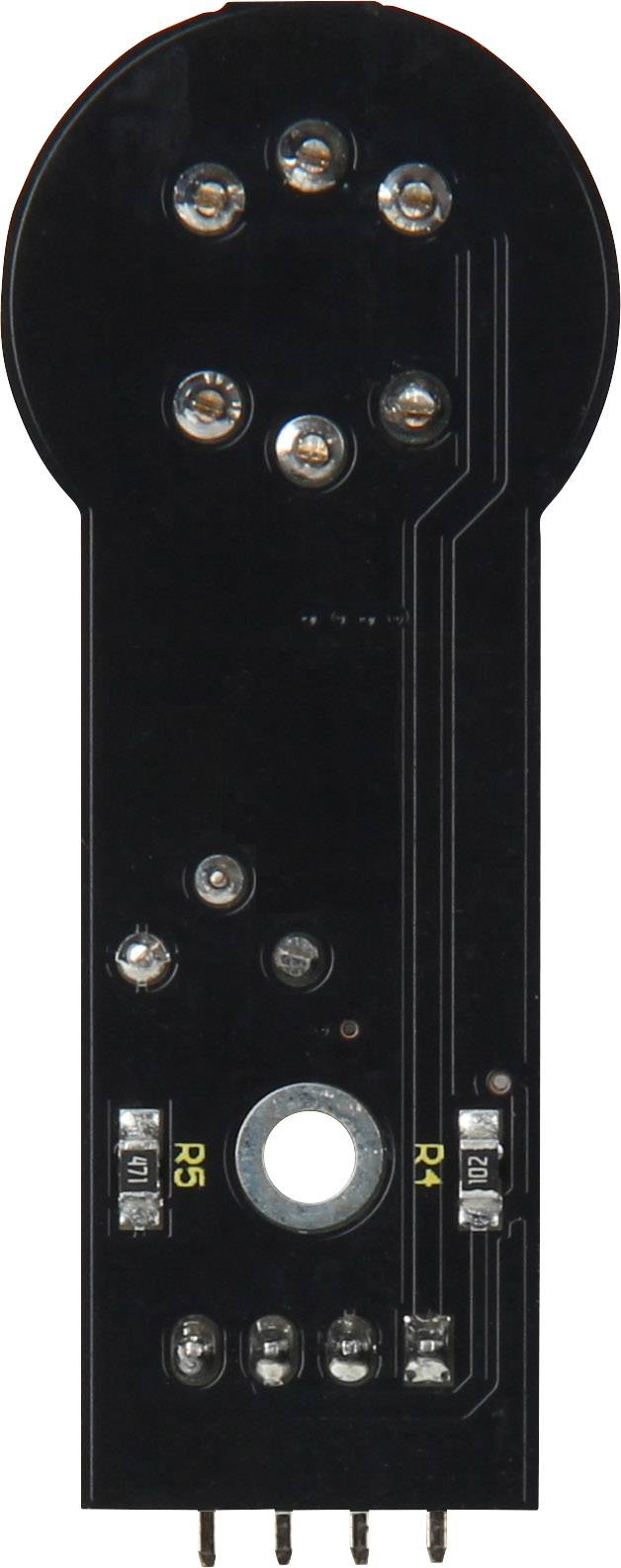

Een zwart printplaat-onderdeel met meerdere soldeerplekken en aanduidingen 'R5' en 'R1', verbonden met vijf pinnen onderaan.

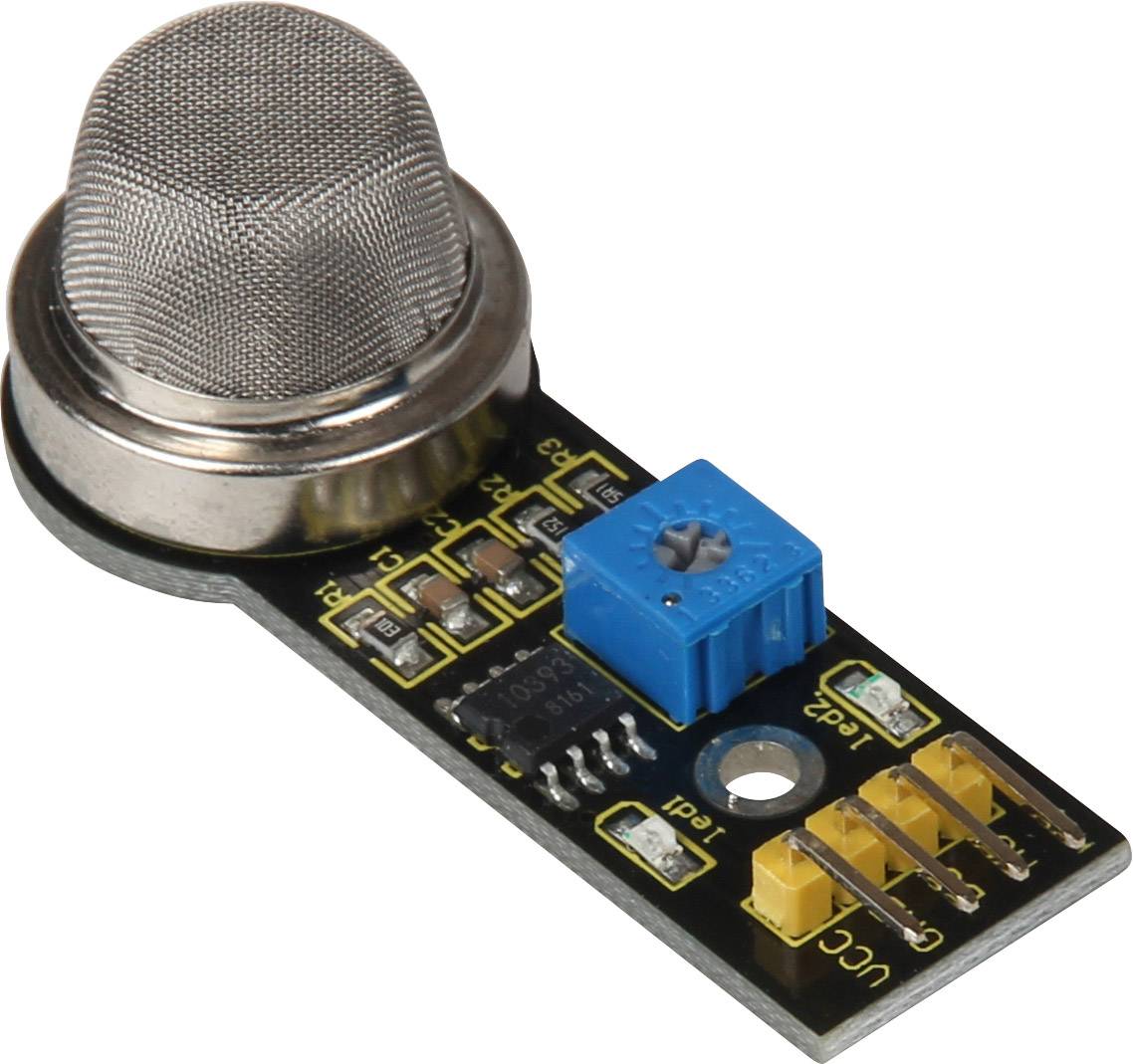

Een elektronische sensor met een metalen rooster aan de top, omgeven door elektronische componenten, op een kleine schakeling.

1/3

Leverbaar di. 22 sep.

50 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2,47 / Stuk)

€ 2,47

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Analoge waterstofsensor op module

Meetbare stoffen: waterstof (H2), waterstofhoudende gassen
Hoge gevoeligheid, die via een potentiometer kan worden aangepast

Technische specificaties

Analoge uitvoer analyse van de meetwaarden
van microcontroller
Digitale uitvoer (met potentiometer)
Drempelwaarde-instelling
mogelijk
Pins:
VCC
GND
AOUT
DOUT
Voedingsspanning 5V
Massa
Analoge output
Digitale output
Circuitspanning 24 V DC
Verwarmingsspanning 5,0 V ± 0,1 V
Verwarmingsweerstand 29 Ω ±3 Ω (kamertemperatuur)
Verwarmingsvermogen: 900 mW
Gevoeligheid Rs (lucht)/Rs (1000 ppm H2) 5
Bedrijfstemperatuur: -10 tot +50 °C
Meetbereik: 100 - 1000 ppm
Meetbare stoffen waterstof (H2), versch.
waterstofhoudende gassen
Toepassingsgebieden: herkennen gaslekken, voor
gasalarm, robotica, microcontrollerprojecten
Compatibel met Raspberry Pi (met A/D-omvormer),
Arduino, enz.
Kenmerken hoge gevoeligheid, die
met de potentiometer
kan worden aangepast, voor
een breed scala aan concentraties

: Piece

Soortnaam: Rook/gassensor

Geschikt voor: Arduino

Interfaces: Analoog

Max. voedingsspanning: 5 V

Geschikt voor: Raspberry Pi®

Hoogte: 20 mm

: 52 mm

Breedte: 18 mm

Aansluiting intern: Female socket

Aantal uitgangen: 2 x

Geschikt voor serie: Arduino
Raspberry Pi®

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2205378 Joy-it sen-mq8 Rook/gassensor Geschikt voor serie: Arduino, Raspberry Pi® 1 stuk(s)

Omschrijving

Deze analoge gassensor heeft een klein verwarmingselement met een elektronisch-chemische sensor.
Hij is voor gebruik binnenshuis geschikt. Hij kan pas na beëindiging van de opwarmfase nauwkeurig meetwaarden uitvoeren.
Hij dient voor het meten van waterstof of waterstof-houdende gassen. De gevoeligheid van de sensor kan met behulp van de ingebouwde potmeter worden ingesteld.
Hierdoor is de sensormodule bijvoorbeeld ideaal voor het instellen van een gasalarm bij een lek.
