Joy-it Robot wielset Omni Wheels Kit
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
13 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 54,54 / Stuk)
€ 54,54
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details

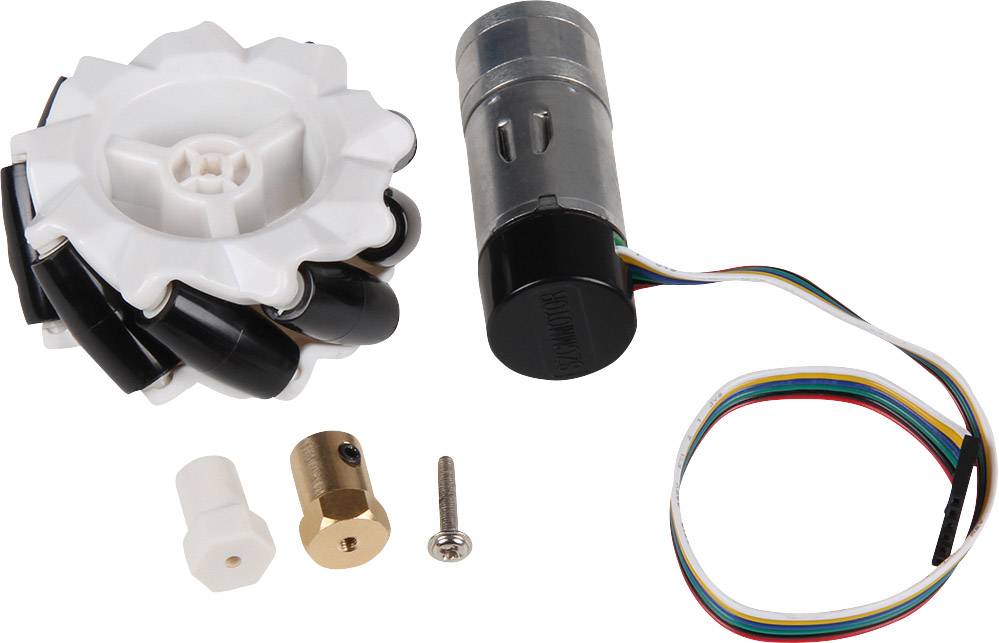

Omni wheels-set met motoren en encoders
- 4 omni wheels incl. motoren en encoders
- Hoogwaardige kwaliteit
Technische specificaties
- Toepassingsgebied robotica
- Compatibel met SBC's en microcontrollers
- Bijzonderheden set compleet
- Afmetingen (wiel) wiel: Ø 65 x 29 mm
- met naaf: Ø 65 x 35 mm
- Afmetingen (motor) motor: Ø 24 x 65 mm
- met as: Ø 24 x 78 mm
- Motoras: Ø 4 x 9,5 mm
- Omvang levering 4x 25GA270 met encoder, 2x
- omniwiel links, 2x omniwiel
- rechts, 4x metalen naaf met
- 4 mm boring, 4x plastic naaf
- Voor as met twee
- platte kanten, 4x schroef
- M3 x 17 mm, 4x inbusbout
- M4x 4 mm
- Motorspecificaties
- Motor 25GA370
- Transmissieverhouding 21,3
- Stroom onbelast ≤ 100 mA
- Toerental zonder belasting 280 rpm
- Nominaal draaimoment 0,8 kg/cm
- Nominaal toerental 200 omw/min
- Nominale spanning (motor) 6 V
- Nominale stroom ≤ 0,75 mA
- Max. koppel: 4,5 kg/cm
- Houdstroom 1,3 A
- Kabelbezetting
- Rood
- Zwart
- Groen
- Blauw
- Geel
- Wit
- Motor + (6 V)
- Motor -
- Encoder -
- Encoder + (5-12 V)
- Signaal A (11 impulsen per omw.)
- Signaal B (11 impulsen per omw.)
- Soortnaam
Robot wielset
- Uitvoering
Omni wheel complete set
65 mm
- Breedte
29 mm
- Fabrikantnr.
com-motor06
Documenten en downloads
Datablad
Datablad 2205375 Joy-it Robot wielset Omni Wheels Kit
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2205375 Joy-it Robot wielset Omni Wheels Kit
Omschrijving

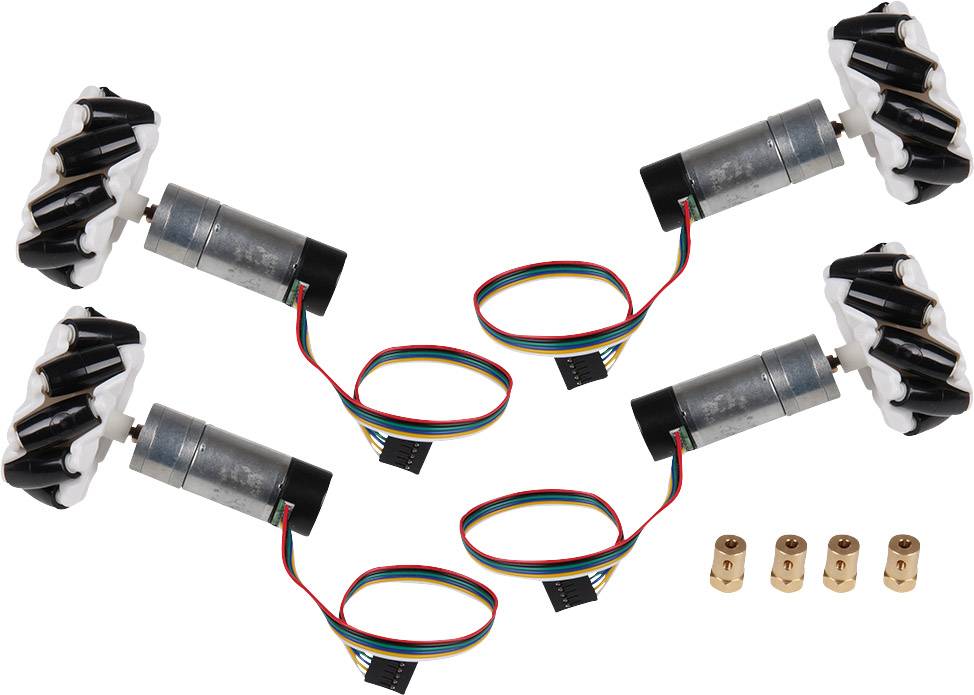

De Omni-Wheel-kit is een complete set met 4 hoogwaardige universele allerrichtingenwielen met bijpassende motoren en aangebouwde encoder.
Bij omni-wheels bestaat het loopvlak van het wiel uit wieltjes waarvan de rotatie-assen onder een hoek van 45° ten opzichte van de draaias van het wiel liggen. Dit maakt het verschuiven van het wiel in de draairichting aan de zijkant mogelijk.
Een voertuig met vier omni-wheels kan in vrijwel elke richting bewegen zonder de richting van het chassis te hoeven veranderen
Bij omni-wheels bestaat het loopvlak van het wiel uit wieltjes waarvan de rotatie-assen onder een hoek van 45° ten opzichte van de draaias van het wiel liggen. Dit maakt het verschuiven van het wiel in de draairichting aan de zijkant mogelijk.
Een voertuig met vier omni-wheels kan in vrijwel elke richting bewegen zonder de richting van het chassis te hoeven veranderen

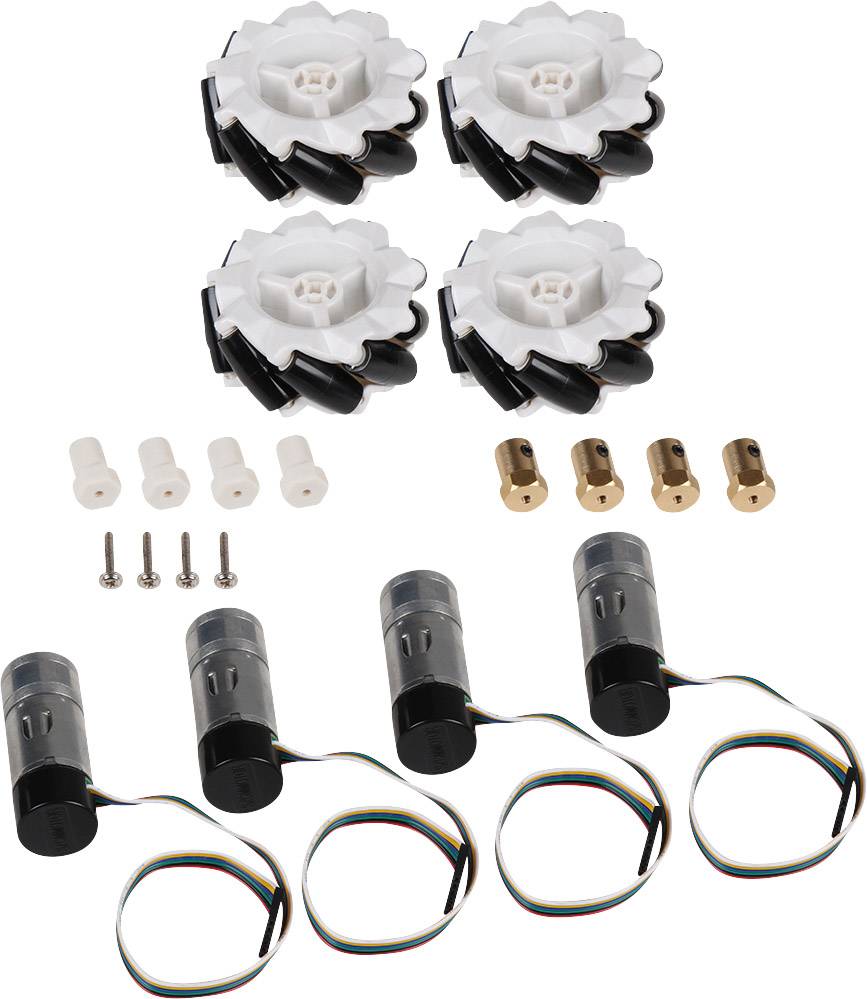

Omvang van de levering
- 4x 25GA270 met encoder, 2x omniwiel links, 2x omniwiel rechts, 4x metalen naaf met 4 mm boring, 4x plastic naaf
- Voor as met twee
- platte kanten, 4x schroef
- M3 x 17 mm, 4x inbusbout
- M4x 4 mm
