Name: fischertechnik 511938 3-assige robot met grijptang 24V Trainings- en simulatiemodel
Brand: fischertechnik
SKU: 2861952
Availability: SoldOut

Robotarm van rode en zwarte bouwstenen op een platform, met meerdere gewrichten en motoren, aangesloten op een besturingseenheid.

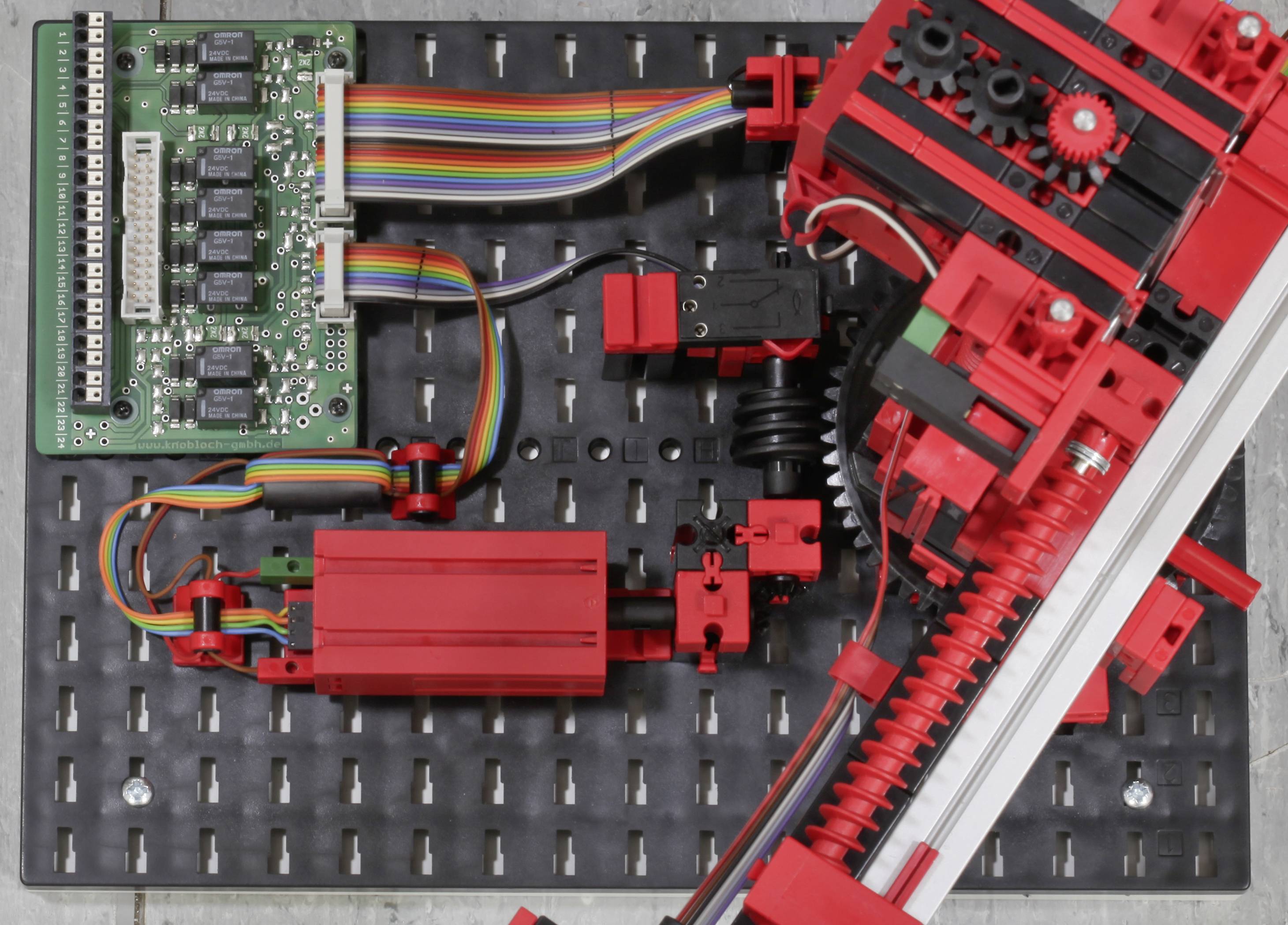

Een rode robotica-constructie op een plaat met elektronische componenten en kabels.

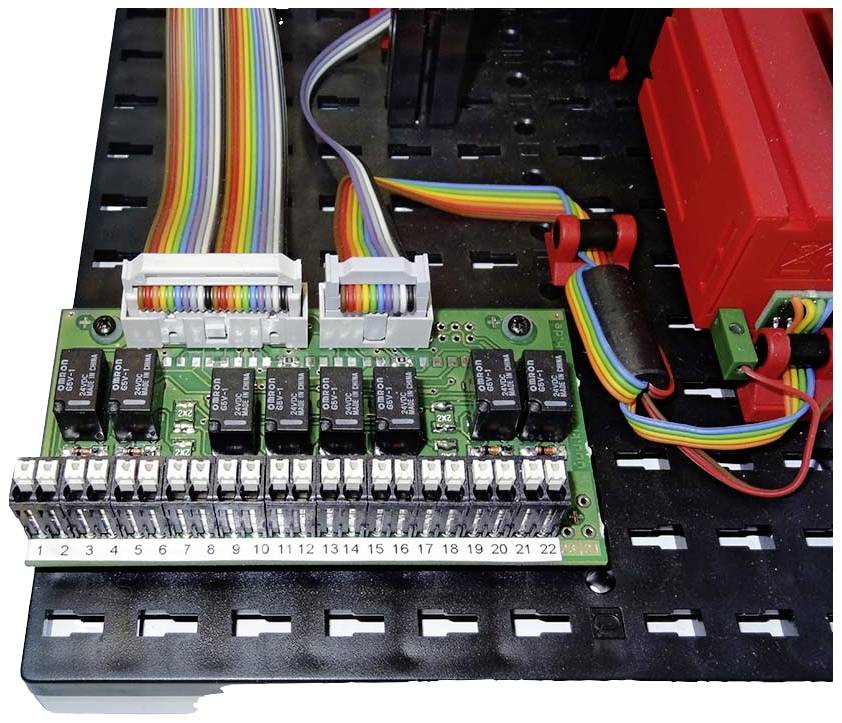

Gekleurde kabels zijn gemonteerd op een elektronische printplaat op een zwart rooster. Rechterplaat verbonden met een rood behuizing.

Studentengroep werkt samen aan een technisch bouwproject met rode en zwarte modules in een modern klaslokaal.

Een groep van zeven jonge volwassenen werkt samen aan een complex technisch model van rode en zwarte bouwstenen.

1/5

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Verkoop en verzending door Conrad Electronic

Totaal (€ 885,00 / Stuk)

€ 885,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

3-assige robot met grijptang 24V

Ideaal trainings-, simulatie- en demonstratiemodel voor opleiding, industriële automatisering en industrie 4.0/digitalisering
kant-en-klaar opgebouwd, stabiel trainingsmodel
gemonteerd op een stevige houten plaat, verpakking van het model in stevig karton
naar keuze in de 9 V-standaardspanning en ook in de wereldwijde 24 V-industriestandaard leverbaar
LET OP: Voor het gebruik is een PLC-besturing 24 V vereist

Technische specificaties

Ingangen digitaal: 8
Uitgangen 24 V: 8

Soortnaam: Trainings- en simulatiemodel

Uitvoering: 3-assige robot met grijptang 24V

Voedingsspanning: 24 V

Documenten en downloads

Datablad

Datablad 2861952 fischertechnik 511938 3-assige robot met grijptang 24V Trainings- en simulatiemodel

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2861952 fischertechnik 511938 3-assige robot met grijptang 24V Trainings- en simulatiemodel

Omschrijving

De 3-assige robot met grijptang positioneert snel en nauwkeurig werkstukken in een driedimensionale ruimte. Vrijheidsgraden: As 1: Draaien 180°, as 2: Vooruit/achteruit 90 mm, as 3: Omhoog/omlaag 150 mm. Het model is Ideal combineerbaar met de trainingsmodellen „transportband”, „stansmachine” en „klokweg”.

Aansluiting op de PLC-besturing: Het model beschikt over een printplaat met relais voor het omkeren van de draairichting van de motoren. Alle in- en uitgangen zijn zowel op wannstekkers (26-polig, raster 2,54 mm) als op serieklemmen met steekklemaansluiting (push-in) uitgevoerd.

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

2x XS-motor (gelijkstroommotor)
2x encoder motor (gelijkstroommotor met magneetencoder)
4x toets (eindschakelaar)

Opmerkingen

Materiaal voor voortgezet onderwijs:

Het innovatieve lesmateriaal fischertechnik ondersteunt u daarbij technisch inzicht praktisch te geven en uw leerlingen, studenten of leerlingen dichter bij elkaar te brengen. Het bijbehorende didactische begeleidende boekje met leraar- en lesmateriaal biedt modellen en taken voor een snelle voorbereiding van het onderwijs en bevat probleemstellingen en de oplossing daarvan, handreikingen en kopieersjablonen. De lesmaterialen zijn gratis te downloaden in het eLearning-portaal.
