FESTO Servomotor 5255530 EMMT-AS-100-M-HS-RS 4.3 A 22.1 A kopen ? Conrad Electronic

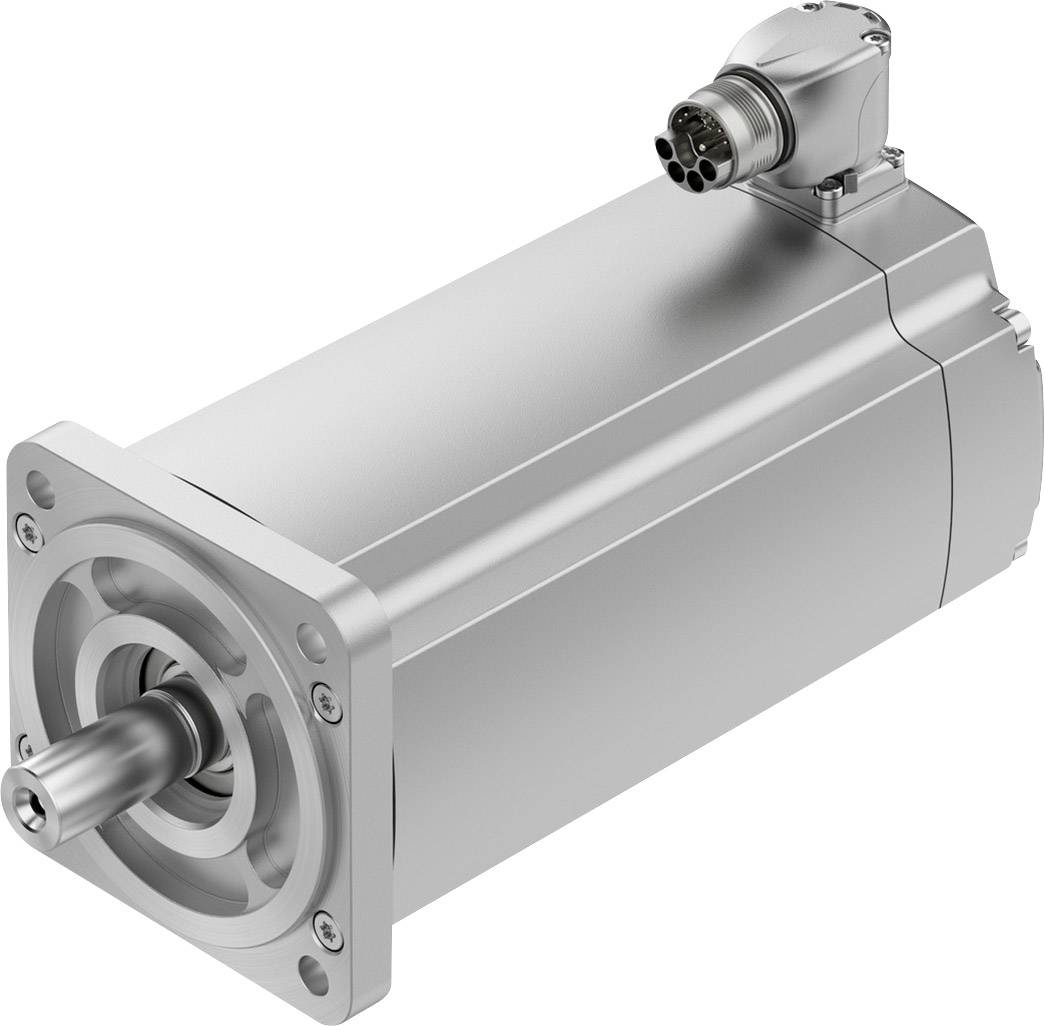

Een zilveren elektromotor met aansluiting bovenaan. Geschikt voor industriële toepassingen of machinebouw.

Datasheet (PDF)

Leverbaar do. 1 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.123,14 / Stuk)

€ 1.123,14

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Technische specificaties

Omgevingstemperatuur: -15 tot + 40 °C
Opslagtemperatuur: -20 tot 70 °C.
Maximale opstelhoogte: 4.000 m
Opmerking over de maximale opstelhoogte: vanaf 1000 m alleen met derating van -1,0% per 100 m.
Relatieve luchtvochtigheid: 0 - 90 %
Warmteklasse conform EN 60034-1: F
Maximale wikkelingstemperatuur: 155 °C
Bedrijfstype conform EN 60034-1: s1
Temperatuurbewaking: digitale motortemperatuuroverdracht via EnDat 2.2
Motormodel conform EN 60034-7: IN B5
IM V1
IM V3
Inbouwpositie: willekeurig
Beschermingsklasse: IP40
Opmerking over de beschermingsklasse: IP40 motoras zonder RWDR
IP65 motoras met RWDR
IP67 voor motorbehuizing inclusief aansluittechniek
Grendelmoment: < 1,0% van het piekmoment
Levensduur lager bij nominale omstandigheden: 20.000 uur
Interfacecode Motor Out: 100 A
Elektrische aansluiting 1, aansluitmethode: hybride stekker
Elektrische aansluiting 1, aansluittechniek: M23 x 1
Elektrische aansluiting 1, aantal polen/aders: 15
Verontreinigingsgraad: 2
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
Wikkelingsschakeltype: ster inwendig
Aantal poolparen: 5
Stilstandsdraaimoment: 8.6 Nm
Nominaal draaimoment: 6.3 Nm
Piekmoment: 22.4 Nm
Maximaal toerental: 3980 1/min
Maximaal mechanisch toerental: 13.000 1/min
Nominaal vermogen motor: 1.770 W
Continue houdstroom: 5.9 A
Motorconstante: 1.46 Nm/A
Stilstandsdraaimomentconstante: 1.66 Nm/A
Spanningsconstante fase-fase: 100 mVmin
Wikkelingsweerstand fase-fase: 1,84 ohm
Wikkelingsinductiviteit fase-fase: 20,4 mH
Wikkeling langsinductiviteit Ld (fase): 10,2 mH
Wikkeling dwarsinductiviteit Lq (fase): 15,3 mH
Elektrische tijdconstante: 16,6 ms
Thermische tijdconstante: 73 min
Thermische weerstand: 0.5 K/W
Meetflens: 300 x 300 x 20 mm
Totaal uitgaand traagheidsmoment: 4,46 kgcm2
Productgewicht: 7100 g
Toegelaten axiale asbelasting: 200 N
Toegelaten radiale asbelasting: 1110 N
Rotorsensor absoluut detecteerbare omwentelingen: 1
Rotorpositiesensor interface: EnDat 22
Rotorsensor meetprincipe: inductief
Rotorpositiesensor bedrijfsspanning DC: 5 V
Rotorpositiesensor bedrijfsspanningsbereik DC: 3,6... 14 V
Rotorpositiesensor positiewaarden per omwenteling: 524.288
Rotorpositiesensor resolutie: 19 bit
Rotorsensor systeemnauwkeurigheid hoekmeting: -65- 65 arcsec
MTTF, onderdeel: 190 jaar, rotorpositiesensor
MTTFd, onderdeel: 380 jaar, rotorpositiesensor

Max. fasestroom: 22.1 A

Fabrikantnr.: 5255530

Type: EMMT-AS-100-M-HS-RS

Nominale stroom: 4.3 A

Nominale spanning: 565 V

Toerental: 2700 omw/min

UKCA: Ja

Soortnaam: Servomotor

Documenten en downloads

Datablad

Datablad 2207964 FESTO Servomotor 5255530 EMMT-AS-100-M-HS-RS 4.3 A 22.1 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2207964 FESTO Servomotor 5255530 EMMT-AS-100-M-HS-RS 4.3 A 22.1 A

Omschrijving

Dynamische, borstelloze, permanent bekrachtigde synchrone servomotor
Extreem gering grendelmoment - ondersteunt hoge gelijkloop, ook bij lage toerentallen
Digitaal absoluut meetsysteem selecteerbaar: single-turn, multiturn, batterijloos
Eenvoudige aansluittechniek (OCP: One cable plug) - hybride kabel: motor- en aansluitkabel voor voeding en encoder in één
Aansluitstekker op de motor, richtbaar
Koppel geoptimaliseerd
Toerental geoptimaliseerd
Beschermingsklassen: IP40 (motoras), IP67 (motorbehuizing met aansluittechniek), IP65 (motoras met radiale asafdichtring van PTFE)
Motortemperatuuroverdracht: digitaal via EnDat 2.2, motorbeveiliging via CMMT-AS
Optioneel: rem, as met spie, motoras met radiale asafdichtring.
