Eltako 33000018 LED-dimmer Geschikt voor lampen: LED-lamp Grijs kopen ? Conrad Electronic

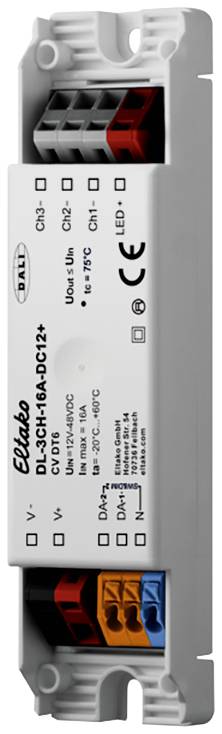

Een wit elektronisch apparaat, vermoedelijk een dimmer of transformator, met meerdere kabelaansluitingen in verschillende kleuren en gedrukte technische details.

Leverbaar vr. 25 sep.

44 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 111,56 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

3-kanaals DALI-LED-dimmer 16 A

Voor plafondinstallatie
Aansluitstroom 16 A
Voor het aansturen van LED-modules met constante spanning (CV)

Technische specificaties

Voedingsspanning: 18-48 V DC

Soortnaam: LED-dimmer

Voedingsspanning: 48 V

Aansluitvermogen (max.): 768 W

Geschikt voor lampen: LED-lamp

Schakelvermogen (LED-lampen): 768 W

Kleur (specifiek): Grijs

Uitvoering: Druktoets

Afm.: (l x b x h) 22 x 30 x 120 mm

: 22 mm

Breedte: 30 mm

Hoogte: 120 mm

Kanalen: 3

Diepte: 22 mm

: IP20

Gegevensoverdracht (Smart Home): Via kabel

Serie: Eltako

Stroomvoorziening: via systeembus

Montagewijze: Inbouw (in muur of meubel)
Montage voor verlaagd plafond

Schakelstroom (max.): 16 A

: Other

: Basic element

: Push button

: Grey

: TRUE

: Push-in clamp

: Untreated

: 0.12 W

: Thermoplastic

: Plastic

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: 12-48 V

: 9.5-22.5 V

: FALSE

: Matt

: IP20

: 1.5-2.5 mm²

: 30 mm

: 120 mm

: 22 mm

: FALSE

: FALSE

: FALSE

: 22 mm

: FALSE

: 768-768 W

: FALSE

: FALSE

: FALSE

: 768 W

: TRUE

UKCA: Ja

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2256243 Eltako 33000018 LED-dimmer Geschikt voor lampen: LED-lamp Grijs

Omschrijving

3-kanaals DALI-LED-dimmer voor plafondinstallatie. Stand-byverlies slechts 0,12 watt. Geschikt voor het aansturen van LED-modules met constante spanning (CV) met bedrijfsspanningen van 12 V tot 48 V.Bedrijfsmodus DT6: aparte aansturing van de kanalen via 3 DALI-adressen.Bedrijfsmodus Colour&Dim: aansturing via 2 DALI-adressen, een voor het verstellen van de helderheid en een voor het verstellen van de kleur. SwitchDim2: gebruik via 2 knopingangen maakt regeling van helderheid en kleur mogelijk zonder DALI. Dimbereik 0,1-100%. Omschakelbare PWM-frequentie (122 Hz/244 Hz/488 Hz/976 Hz). Voedingsspanning van 12 V tot 48 V DC (overeenkomstig de bedrijfsspanning van de LED-modules). Aansluitstroom 16 A. De maximale aansluitstroom kan naar wens over de kanalen worden verdeeld. Hoog rendement. Configuratie via PC-software DALI-Cockpit en DALI-USB-interface. Bedrijfsmodi: het apparaat beschikt over meerdere bedrijfsmodi: DT6 (leveringstoestand): in deze bedrijfsmodus wordt elk kanaal via een afzonderlijk DALI-adres (Device Type 6) bestuurd. De bediening kan ook via twee knopingangen (SwitchDim2) worden uitgevoerd: SwD1: helderheid. Korte druk op de knop: aan/uit. Lange druk op de knop: dimmen. SwD2: scenarioschakelaar (korte druk op de knop). Colour&Dim: deze bedrijfsmodus dient voor het besturen van RGB-lampen. De besturing gebeurt via 2 DALI-adressen, waarbij via een adres de helderheid en via het andere de kanaalindeling (bijvoorbeeld kleur) wordt bepaald. De Colour&Dim modus maakt het mogelijk de kleur in te stellen zonder de helderheid te beïnvloeden en omgekeerd. De aanpassing gebeurt met DALI-standaardcommando's zoals Dim Up/Down en kan zo met alle gangbare besturingen en gateways (bijvoorbeeld KNX) worden uitgevoerd. Deze besturingsmogelijkheid biedt een alternatief voor de DT8-RGBWAF-modus. Te bedienen via DALI of SwitchDim2: DALI-adres 1, SwD1: helderheid. DALI-adres 2, SwD2: kleur.
