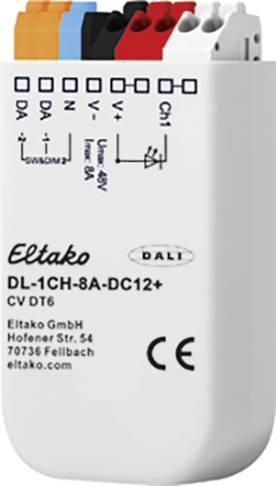

Eltako 33000015 LED-dimmer Geschikt voor lampen: LED-lamp Grijs

1-kanaals DALI-LED-dimmer voor inbouwlampen en inbouwdozen. Stand-byverlies slechts 0,12 watt. Geschikt voor het aansturen van LED-modules met constante spanning (CV) met bedrijfsspanningen van 12 V tot 48 V.Sw&Dim of SwitchDim2: gebruik via 1 of 2 knopingangen maakt het mogelijk de helderheid te regelen zonder DALI, of gebruik de corridorfunctie voor directe aansturing via een bewegingsmelder. Dimbereik 0,1-100%. PWM-frequentie omschakelbaar (122 Hz/244 Hz/488 Hz/976 Hz). Voedingsspanning 12 V tot 48 V DC. Maximale aansluitstroom 8 A. Hoog rendement. Configuratie via PC-software DALI-Cockpit en DALI-USB-interface. Bedrijfsmodi: het uitgangskanaal wordt via een DALI-adres (Device Type 6) aangestuurd. De bediening kan ook via een (Sw&Dim) of twee knopingangen (SwitchDim2) worden uitgevoerd: SwD1, Sw&Dim: helderheid. Korte druk op de knop: aan/uit. Lange druk op de knop: dimmen. SwD2: scenarioschakelaar (korte druk op de knop). Als de SwD1-ingang 2 minuten lang wordt ingedrukt, wordt omgeschakeld naar de corridorfunctie-modus. Deze bedrijfsmodus blijft actief tot het apparaat van de voedingsspanning wordt losgekoppeld (na opstart: gebruik via SwD1/SwD2). Corridorfunctie: modus met geïntegreerde trappenhuisautomaat (bijvoorbeeld voor eenvoudige aansturing van een of meer bewegingsmelders met het relaiscontact). Bij het activeren van de ingang wordt op de maximale waarde ingeschakeld. Na het uitvallen van het ingangssignaal blijft de helderheid gedurende de houdtijd op deze waarde staan, voordat hij naar de tussenwaarde wordt verlaagd. Na het verstrijken van de houdtijd voor de tussenwaarde wordt teruggekeerd naar de basishelderheid. Bij het opnieuw activeren van de ingang start het proces van vooraf aan. Met de DALI-Cockpit software kan de 1-kanaals LED-dimmer worden geconfigureerd. Zowel het groepsverband als scenariowaarden kunnen worden vastgelegd en DALI-parameters kunnen worden geconfigureerd (de weergegeven parameters komen overeen met de leveringstoestand). Leveringstoestand: voor de eerste adressering kan het apparaat via de groepsadressen G0 worden bestuurd. Deze vooraf ingestelde groepstoewijzing wordt bij de adressering gewist, waarna een willekeurige groepstoewijzing kan worden uitgevoerd in de DALI-Cockpit. De in de DALI-standaard gedefinieerde waarden ingesteld door het verzenden van een DALI-reset-commando.
