EBM Papst 169893 Besturingsmodule

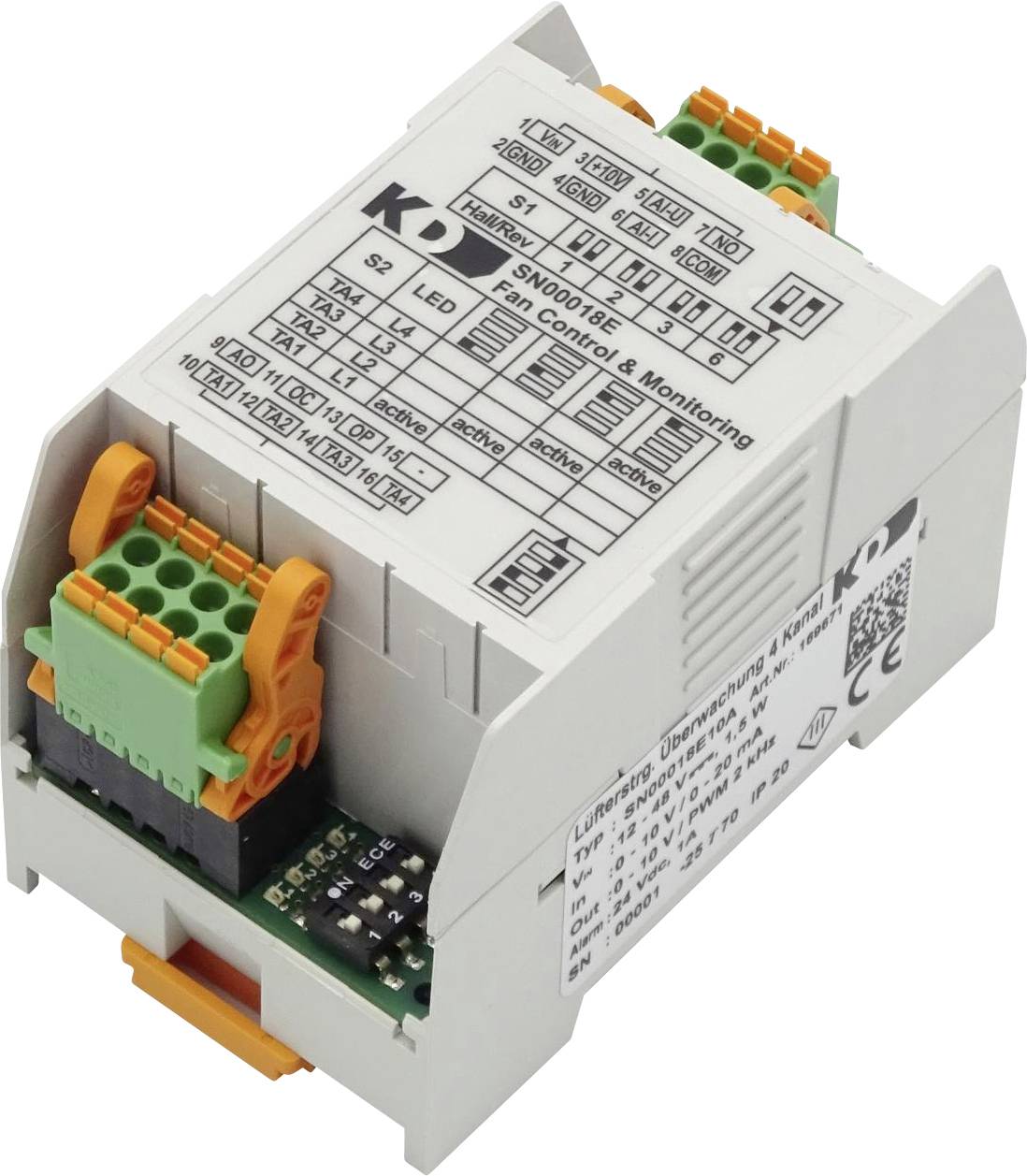

Het apparaat zet een analoog standaardsignaal (0...10 V of potentiometer en 4...20 mA) om in een PWM-signaal (0...100% impulsverhouding). Hij stelt twee verschillende types PWM-besturingsinterfaces (OC – open collector en op – open collector met pull-up) ter beschikking, die elk dezelfde impulsverhouding uitvoeren. Bovendien is er een analoge 0...10 V uitgang AO, die ook hetzelfde toerental geeft. Als beide signaalingangen (AI-u en AI-I) zijn geschakeld, wordt het hogere resulterende toerentalstuursignaal afgegeven.

De module bewaakt op TA1 en TA2 het toerental van maximaal twee ventilatoren die over Hall-uitgangen (snelheidsmeter) beschikken. Via de DIP-schakelaar S2 kan voor elk van de beide ventilatoraansluitingen worden ingesteld, of deze wordt bewaakt of niet. Met een andere DIP-schakelaar S1 moet het door het ventilatortype afhankelijke aantal Hall-pulsen per omwenteling worden ingesteld. Daarmee berekent het apparaat uit het snelheidsmetersignaal van de ventilator het toerental en vergelijkt het deze met een vaste drempelwaarde. De module meldt dat het drempelwaarde-signaal wordt onderschrijden door het alarmcontact en een rode LED die op elk van de beide ventilatoraansluitingen aanwezig is.
Het alarmcontact (potentiaalvrije NO-contact) wordt zo gebruikt, dat het bij foutloze werking of als het draaigetal-stuursignaal minder dan 15% bedraagt en bij een fout of spanningsuitval daalt. Er is een fout opgetreden als op een bewaakte ventilatoraansluiting de toerentaldrempelwaarde gedurende min. 10 seconden wordt onderschreden. Als de fout niet meer optreedt, wordt het alarmcontact gereset. De foutbewaking is alleen actief als het toerental-stuursignaal min. 15% bedraagt. De bewaking van de ventilatoren wordt pas 10 seconden na het inschakelen van de voedingsspanning resp. na het overschrijden van de 15% drempel van het toerentalstuursignaal geactiveerd. Het alarmcontact is tijdens deze aanlooptijd aangetrokken.

Toepassing:
- Toerentalregeling en uitvalherkenning van motoren/ventilatoren in schakelkasten, verwarmings-, ventilatie- en airco-apparaten die een PWM / 0...10 V - besturingsingang en / of een Hall-uitgang hebben
- Omzetting van een analoog standaardsignaal (bijv. uitgang van een PLC) in een PWM-signaal voor de draaipositie van motoren en ventilatoren die over een PWM / 0...10 V - stuuringang beschikken
- Toerentalregeling met behulp van een potentiometer (extern aansluitbaar, niet geïntegreerd) van motoren en ventilatoren met een PWM / 0...10 V - stuuringang
