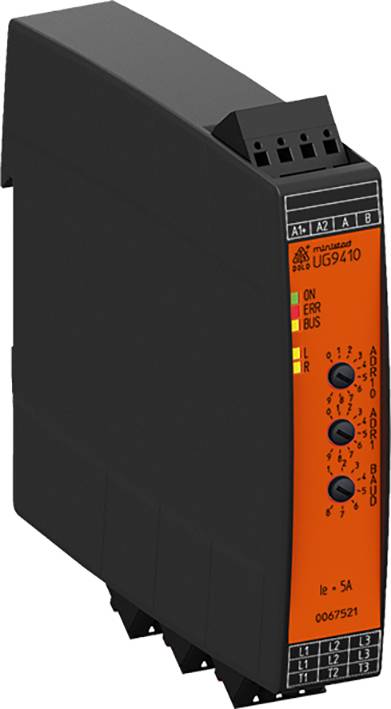

Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Softstarter

Een elektronisch beschermingsapparaat met LED-indicatoren en draaiknoppen voor het regelen van stroom en spanning in elektrische toepassingen.
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 30 nov.
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 338,02 / Stuk)
€ 338,02
Levering van goederen binnen overige EU landen (0% btw) excl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • NOMINALE SPANNING L1/L2/L3: 3 AC 200... 480 V ±10%
  • Nominale frequentie: 50 / 60 Hz, automatische herkenning
  • Hulpspanning: DC 24 V ± 10%
  • Nominale motorstroom: 0,5 A... 5,0 A via Modbus instelbaar
  • Bedrijfsmodus
  • 5,0 A: AC 53A: 6-2: 100-30 IEC/EN 60947-4-2
  • Stootstroom: 200 A ( tp = 20 ms)
  • Grenslastintegraal: 200 A2s ( tp = 10 ms)
  • Piekblokkeerspanning: 1500 V.
  • Overspanningsbeveiliging: AC 510 V.
  • Lekstroom in uit-toestand: < 3 x 0,5 mA
  • Aanloop-/uitvoerspanning: 30... 80% via Modbus instelbaar
  • Aanloop-/uitloopstuk: 0... 10 s via Modbus instelbaar
  • Eigen verbruik: 2 W
  • Omschakeltijd: 150 ms
  • Inschakelvertraging
  • Voor stuursignaal: Min. 25 ms
  • Uitschakelvertraging
  • Voor stuursignaal: Min. 30 ms
  • Stroommeter: AC 0,5... 30 A
  • Meetnauwkeurigheid: ± 5% van de volledige schaal
  • Meetwaarde-bijwerktijd
  • Bij 50 Hz: 100 ms
  • Bij 60 Hz: 83 ms
  • Motorbescherming
  • Tot 5,0 A: Klasse 10
  • Elektronisch met thermisch geheugen
  • Reset: Handmatig via Modbus
  • Kortsluitvastheid
  • Max. Smeltzekering: 25 A GG / GL IEC/en 60947-5-1
Motorspanning

3AC 200 - 480 V

Soortnaam

Softstarter

Voedingsstroom

5 A

Voedingsspanning

3 AC 200... 480 V

Werkfasen

3

Fabrikantnr.

0067521

Type

UG9410PM 3AC200-480V 5A 0-10s Modbus RTU

Afm.

(b x h x d) 22.5 x 105 x 120.3 mm

Aansluiting

Schroefklem

Breedte

22.5 mm

Hoogte

105 mm

Diepte

120.3 mm

Max. temperatuur

+65 °C

Min. temperatuur

0 °C

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Softstarter

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Softstarter

Omschrijving

De intelligente motorstarter UG 9410 dient voor softstart, softstart, draaien en bescherming van 3-fasige asynchrone motoren. Door fasestroommeting wordt via een thermisch model de motortemperatuur berekend en bij een te hoge temperatuur de motor uitgeschakeld. Bovendien kan ook een thermoschakelaar worden gebruikt. De richtingsomkering vindt plaats door de relaisomschakeling. De relais worden stroomloos geschakeld. Dit zorgt voor een lange levensduur van het apparaat.

· Conform IEC/en 60947-4-2
· Modbus RTU-interface
· Voor het draaien van 3-fasige motoren van 0,18 kW... 2,2 kW bij 400 V.
· 2-fasige softstart, softstart
· 3 draaischakelaars voor het instellen van het modusadres en de baudrate
· 5 LED's als statusindicatie
· Stroomloos draaien met relais, softstart, softstart met thyristoren
· Galvanische scheiding van stuur- en hoofdstroomcircuit
· Bouwbreedte 22,5 mm

De teksten voor dit artikel zijn automatisch vertaald.
