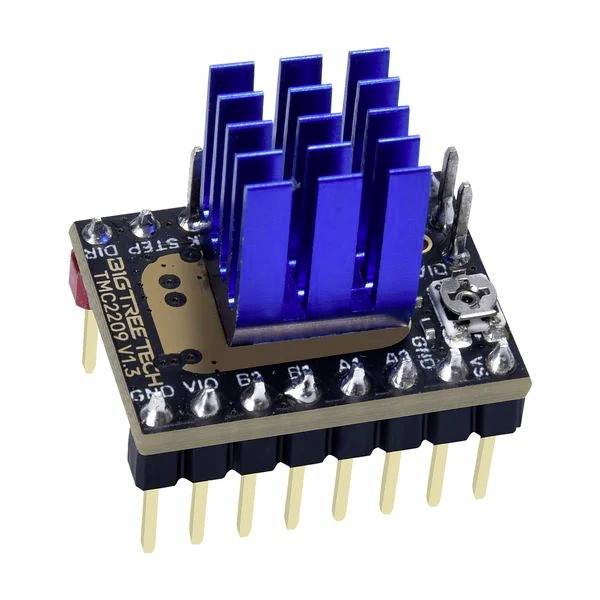

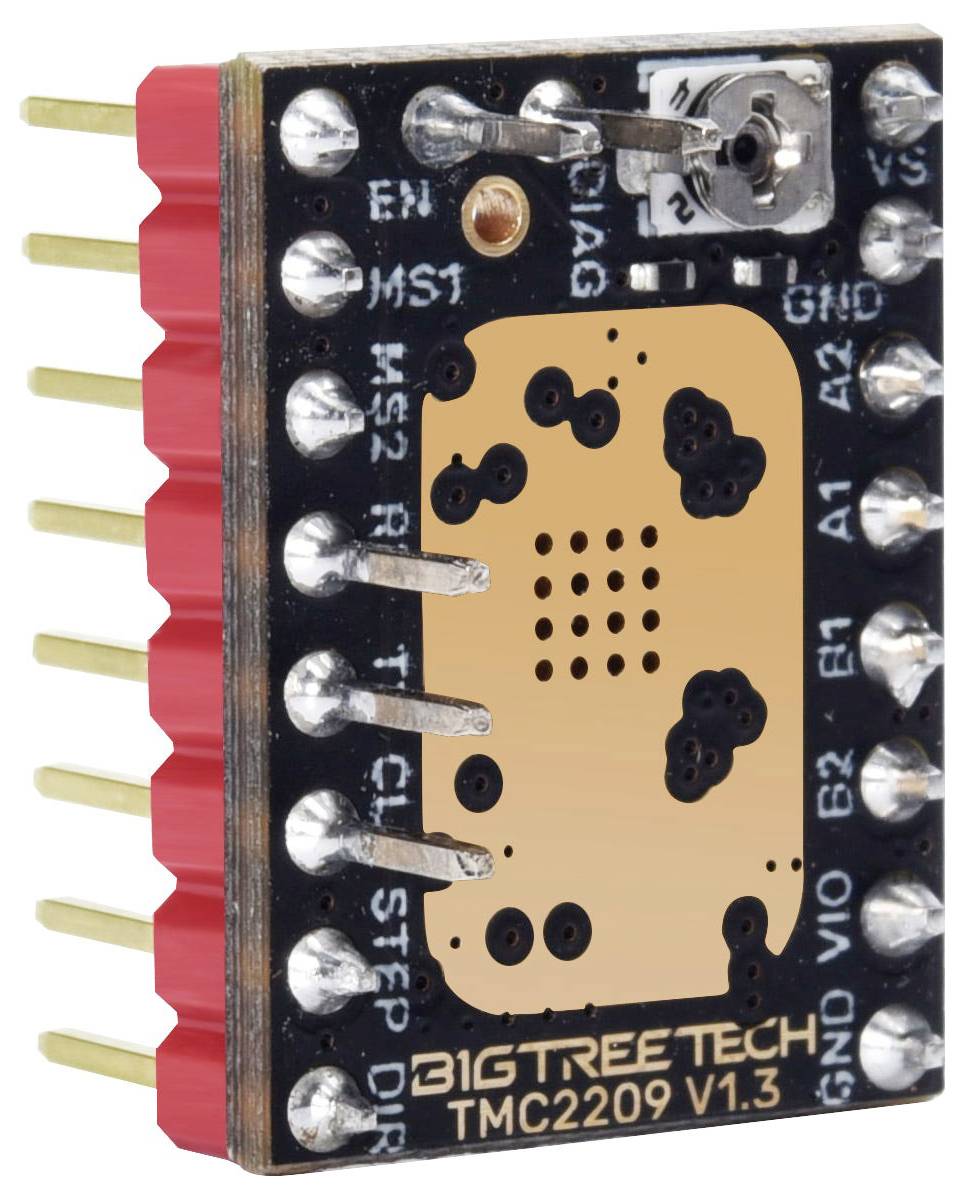

BIGTREETECH Motordriver Stepper TMC2209 V1.3 1050000057

De Big Tree Tech TMC 2209 is een extreem stille motordriver voor tweefasenstappenmotoren.

Zijn permanente stroomopname is 2 A en de piekstroom 2,8 A.
In vergelijking met de TMC2208 wordt de aandrijfstroom van deze IC met 0,6 A tot 0,8 A verbeterd. Bovendien biedt deze IC ook een verbeterde bewaking van de stappenmotor.

Bedrijfsspanning: 4,75 V - 28 V gelijkstroom
Leveringsomvang: TMC 2209 V1.3 incl. koellichaam.

Deze IC gebruikte een aantal gepatenteerde technologieën:
SpreadCycle™ ( zeer dynamische motorregeling)
StealthChop2™ ( ultra-stille technologie - deze is wijd gebruikt in 3D-printen )
MicroPlyer™ (micro-stapsturing) - door de flexibele microPlyer interpolatie kunnen 256 microstappen worden geleverd.
StallGuard4™ als de motor blokkeert of niet gelijkmatig beweegt, wordt een signaal gegenereerd dat kan worden geëvalueerd.
CoolStep™ de huidige dynamische besturing kan 75% energie besparen.

Het ontwerp van deze driver is compatibel met bestaande 3D-printers en vermindert extra investeringen.
De module heeft een standaard Step/Dir-interface die eenvoudig te bedienen is.
Productparameters

Afmetingen: 15.24mm * 20.32mm
BEDRIJFSSPANNING VM (V
In de plaats van de in de punten 1 en 2 van deze bijlage beschreven
Stroomopname continubedrijf: 2A
Mikrostap 2 | 4 | 8 | 16 | ik wil een citaat van een citaat uit 256 delen.
Max micro stappen 256
Bedrijfsmodi: STEP/DIR of UART
