Arducam Cameramodule MBS-SES-185-27
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 144,62 / Stuk)
€ 144,62
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Sensortype: IMX477
- Pixelgrootte: 1,55um x 1,55um
- Resolutie: 4056(H) x 3040(V) 12.3MP
- Optische grootte: 1/2.3"
- Objectief-specificaties: Brandpuntsafstand: 3,9mm, F.NO: 2,8, FOV: 75° (H), geringe vervorming, M12-mount(SKU:LN053), verwisselbaar
- Kleurfilter: 650 nm
- Videomodi op Raspberry Pi: 1080p30, 720p60 en 640 × 480p60/90
- Soorten interfaces: 2-sporen MIPI

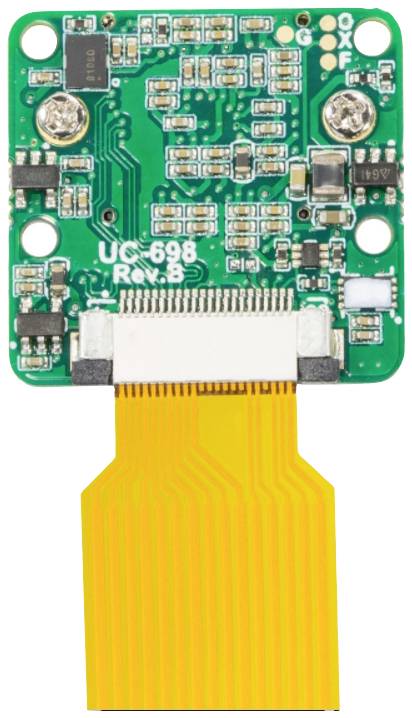

- Grootte printplaat: 24 x 25 mm
- Piekstroom: 300 mA
- Soortnaam
Cameramodule
- Fabrikantnr.
MBS-SES-185-27
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3205044 Arducam Cameramodule MBS-SES-185-27
Omschrijving

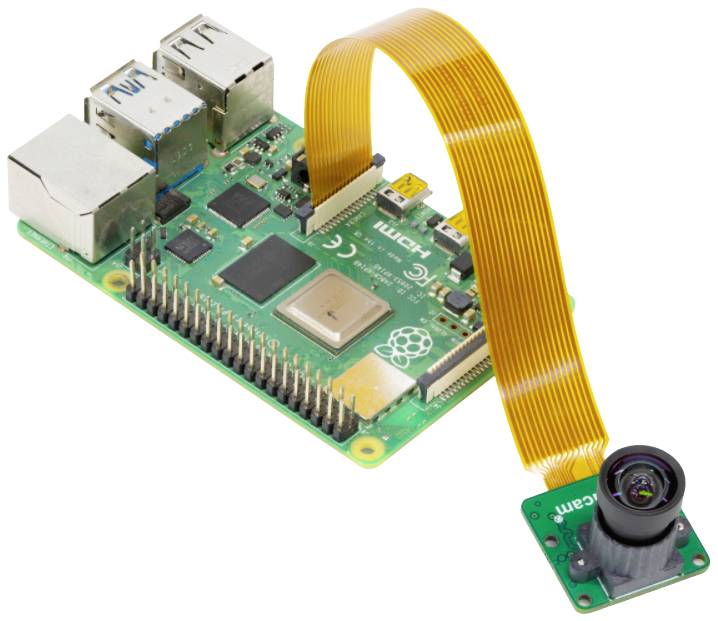

Het ArduCAM-team heeft een aantal cameramodules voor de Raspberry Pi uitgebracht, waaronder 5MP- en 8MP-modules. Ze zijn volledig compatibel met de officiële versie en worden onderverdeeld in standaard versie, geoptimaliseerde optische versie, miniatuur spionagecamera versie, noir versie, gemotoriseerde IR-cut versie en Programmable Motorized Focus camera versie. Deze cameramodules ondersteunen alle Raspberry Pi-modellen en hebben een 15-naar-22-pins kabel of een adapter nodig om met de Pi Zero te werken. Deze Arducam 12MP IMX477-cameramodule voor Raspberry Pi heeft dezelfde grootte van de cameraprintplaat en dezelfde bevestigingsgaten als de Raspberry Pi-cameramodule V2, zodat geen grotere hardwarewijzigingen nodig zijn om uw 8MP IMX219 te verwijderen en Arducam over te nemen. Ook toepassingen met ruimte- en gewichtsbeperkingen, zoals drones, profiteren van de IMX477-camera, omdat deze dezelfde beeldopnameprestaties en dezelfde stuurcommando's als de officiële Raspberry Pi High Quality camera biedt, maar daarbij aanzienlijk kleiner en lichter is en beschikt over verwisselbare M12-lenzen.
BELANGRIJKE AANWIJZING VOOR DE IMX477 MIPI LANES
De IMX477-cameramodule ondersteunt 4 lanes in de hardware, maar de 4-Lane cameradriver vereist extra aanpassingen:
Standaard Raspberry Pi en Jetson Nano/Xavier NX kunnen fysiek geen 4-Lane-verbinding ondersteunen (beide hebben slechts 2-Lane CSI-aansluitingen). Alleen de Raspberry Pi Compute module en enkele Jetson carrier boards van derden beschikken over 4-Lane hardware-ondersteuning. Dit is dus geen algemene noodzaak. Voor een 4-Lane-verbinding zijn naast de fysieke 4-Lane-aansluiting extra werkzaamheden nodig, met name cameradrivers. En de drivers zijn door de prestaties van het platform zelf beperkt. 4-Lane kan bijvoorbeeld geen 4k-video op de Raspberry Pi vrijgeven, omdat de VideoCore dit momenteel niet ondersteunt. Ook de Jetson Nano is tot op zekere hoogte beperkt door de coderingsmogelijkheden. U moet ervoor zorgen dat u het echt nodig hebt.
Toepassing
UAV/drones/FPV-camera
Machinaal zien
Robots
Herkenning van gezichten
Detectie van defecten
De teksten voor dit artikel zijn automatisch vertaald.
BELANGRIJKE AANWIJZING VOOR DE IMX477 MIPI LANES
De IMX477-cameramodule ondersteunt 4 lanes in de hardware, maar de 4-Lane cameradriver vereist extra aanpassingen:
Standaard Raspberry Pi en Jetson Nano/Xavier NX kunnen fysiek geen 4-Lane-verbinding ondersteunen (beide hebben slechts 2-Lane CSI-aansluitingen). Alleen de Raspberry Pi Compute module en enkele Jetson carrier boards van derden beschikken over 4-Lane hardware-ondersteuning. Dit is dus geen algemene noodzaak. Voor een 4-Lane-verbinding zijn naast de fysieke 4-Lane-aansluiting extra werkzaamheden nodig, met name cameradrivers. En de drivers zijn door de prestaties van het platform zelf beperkt. 4-Lane kan bijvoorbeeld geen 4k-video op de Raspberry Pi vrijgeven, omdat de VideoCore dit momenteel niet ondersteunt. Ook de Jetson Nano is tot op zekere hoogte beperkt door de coderingsmogelijkheden. U moet ervoor zorgen dat u het echt nodig hebt.
Toepassing
UAV/drones/FPV-camera
Machinaal zien
Robots
Herkenning van gezichten
Detectie van defecten
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Resolutie: Hoge resolutie soort aansluiting: Rolling shutter kleur type: Kleur IR-gevoeligheid: Alleen zichtbare lichtinterface: MIPI platform-ondersteuning: Raspberry Pi

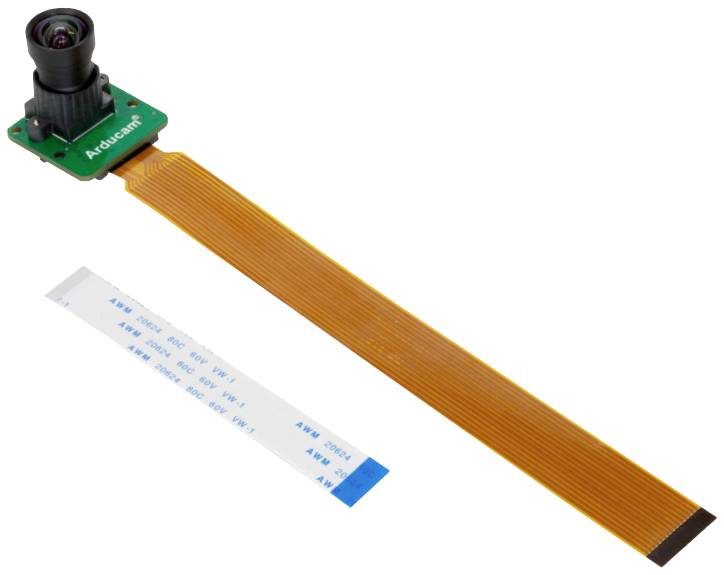

Omvang van de levering

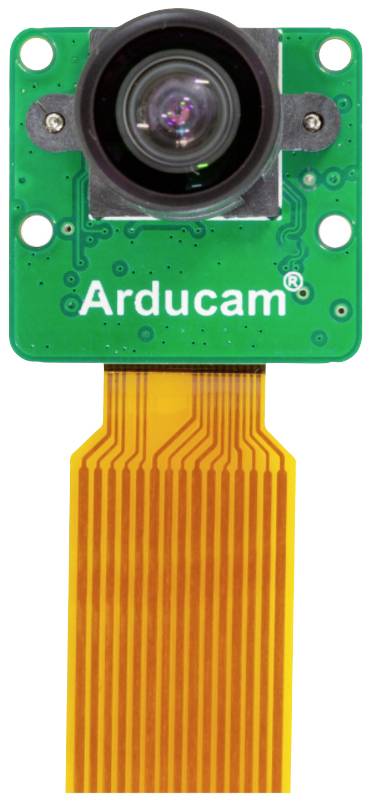

- 1x 12,3MP IMX477 kleurencameramodule met een brandpuntsafstand van 3,9mm en M12 aansluitlens
- 1x 150 mm/12 inch 15-pins naar 22-pins camerakabel
- 1x 80 mm/3,1inch 22-pins camerakabel
