Arducam Cameramodule MBS-SES-185-26
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 185,94 / Stuk)
€ 185,94
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Camera:
- Optisch formaat: 1/2,3" (diagonaal 7,857mm)
- Sensor: IMX477
- Resolutie: 4056(H) x 3040(V) 12.3MP
- Pixelgrootte: 1,55um x 1,55um
- IR-gevoeligheid: Zichtbaar licht
- Interface: 4-sporen MIPI CSI-2
- Standaard objectieffitting: CS-mount
- Beeldsnelheid: (Afhankelijk van het doelplatform, maximale beeldfrequentie kan beperkt zijn) volledige resolutie@60 fps (normaal), 4K2K@60 fps, 1080p@240 fps volledige resolutie@40 fps (12-bits normaal) volledige resolutie@30 fps (DOL-HDR, 2 beelden)
- Lens:
- Brandpuntsafstand: 6 mm
- Formaat: 1/2,3 inch
- Diafragma (F): Max. F1.2
- Gezichtsveld (FOV): 65° (H)
- Fitting: CS-mount
- Brandpuntsafstand achter: 7.53 mm
- MOD: 0,2 m.
- Afmetingen: Ø 30 × 31 mm
- Gewicht: 53 g
- Cameraboard:
- Afstand tussen de gaten: Compatibel met 29 mm, 30 mm, 34 mm
- Printplaatgrootte: 38 mm x 38 mm
- Piekstroom: 300 mA
- Soortnaam
Cameramodule
38 mm
- Breedte
38 mm
- Fabrikantnr.
MBS-SES-185-26
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3205043 Arducam Cameramodule MBS-SES-185-26
Omschrijving

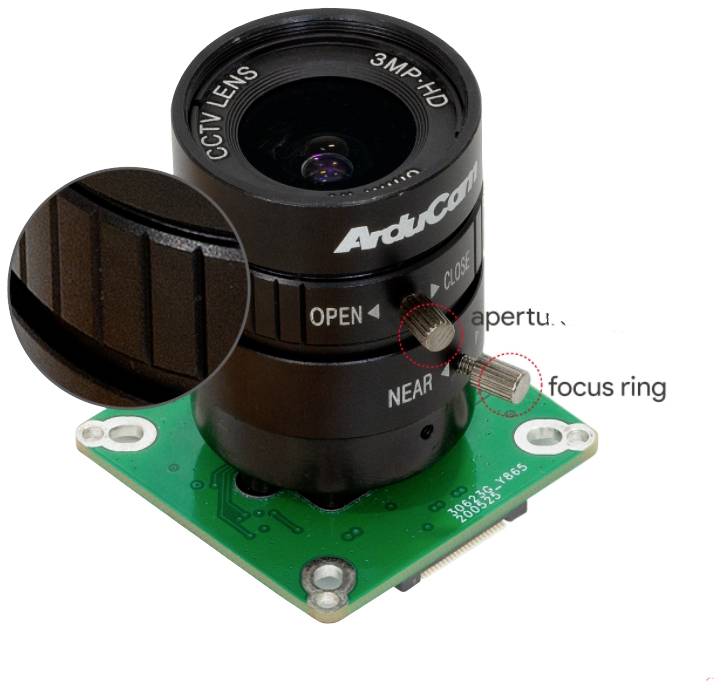

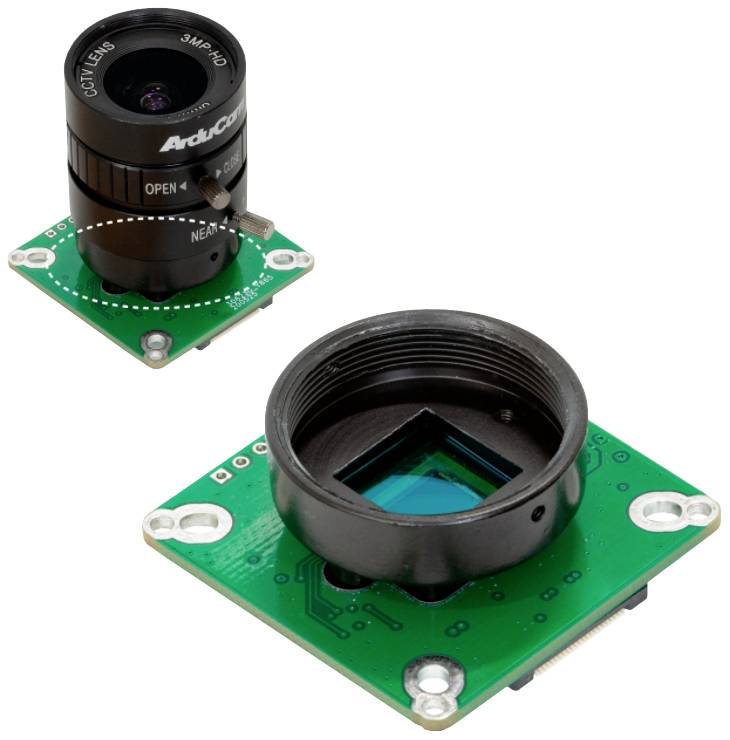

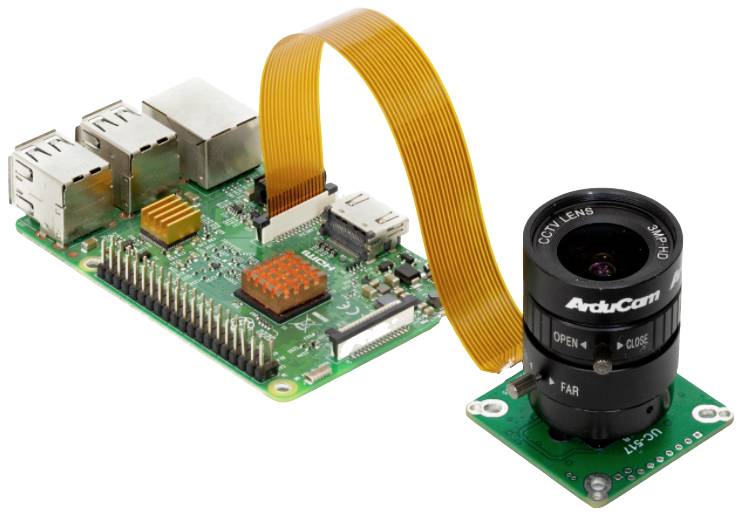

Het ArduCAM-team heeft een aantal cameramodules voor de Raspberry Pi uitgebracht, waaronder 5MP- en 8MP-modules. Ze zijn volledig compatibel met de officiële versie en worden onderverdeeld in standaard versie, geoptimaliseerde optische versie, miniatuur spionagecamera versie, noir versie, gemotoriseerde IR-cut versie en Programmable Motorized Focus camera versie. Deze cameramodules ondersteunen alle Raspberry Pi-modellen en hebben een 15-naar-22-pins kabel of een adapter nodig om met de Pi Zero te werken. De officiële Pi HQ-camera is slechts in één model verkrijgbaar. Deze wordt niet met een lens geleverd en het is ook niet eenvoudig voor de gebruikers om een behuizing te vinden. Om deze problemen op te lossen, heeft Arducam deze cameramodule uitgebracht, een aangepaste IMX477-cameraprintplaat met drie gaten en een 6mm CS-lens. En u kunt de door ArduCAM gemaakte 3D-bestanden downloaden om uw behuizing af te drukken zoals u wilt. Deze cameramodule ondersteunt alle Raspberry Pi en PC/laptop (MIPI-adapterprintplaat en USB-camera-shield vereist, niet meegeleverd).
BELANGRIJKE OPMERKING OVER DE IMX477 MIPI LANES
de IMX477-cameramodule ondersteunt 4 lanes in de hardware, maar de 4-Lane-cameradriver vereist extra aanpassingen.
Standaard Raspberry Pi en Jetson Nano/Xavier NX kunnen fysiek geen 4-Lane-verbinding ondersteunen (beide hebben slechts 2-Lane CSI-aansluitingen). Alleen de Raspberry Pi Compute module en enkele Jetson carrier boards van derden beschikken over 4-Lane hardware-ondersteuning. Dit is dus geen algemene noodzaak. Voor een 4-Lane-verbinding zijn naast de fysieke 4-Lane-aansluiting extra werkzaamheden nodig, met name cameradrivers. En de drivers zijn door de prestaties van het platform zelf beperkt. 4-Lane kan bijvoorbeeld geen 4k-video op de Raspberry Pi vrijgeven, omdat de VideoCore dit momenteel niet ondersteunt. Ook de Jetson Nano is tot op zekere hoogte beperkt door de coderingsmogelijkheden. U moet ervoor zorgen dat u het echt nodig hebt.
De teksten voor dit artikel zijn automatisch vertaald.
BELANGRIJKE OPMERKING OVER DE IMX477 MIPI LANES
de IMX477-cameramodule ondersteunt 4 lanes in de hardware, maar de 4-Lane-cameradriver vereist extra aanpassingen.
Standaard Raspberry Pi en Jetson Nano/Xavier NX kunnen fysiek geen 4-Lane-verbinding ondersteunen (beide hebben slechts 2-Lane CSI-aansluitingen). Alleen de Raspberry Pi Compute module en enkele Jetson carrier boards van derden beschikken over 4-Lane hardware-ondersteuning. Dit is dus geen algemene noodzaak. Voor een 4-Lane-verbinding zijn naast de fysieke 4-Lane-aansluiting extra werkzaamheden nodig, met name cameradrivers. En de drivers zijn door de prestaties van het platform zelf beperkt. 4-Lane kan bijvoorbeeld geen 4k-video op de Raspberry Pi vrijgeven, omdat de VideoCore dit momenteel niet ondersteunt. Ook de Jetson Nano is tot op zekere hoogte beperkt door de coderingsmogelijkheden. U moet ervoor zorgen dat u het echt nodig hebt.
De teksten voor dit artikel zijn automatisch vertaald.

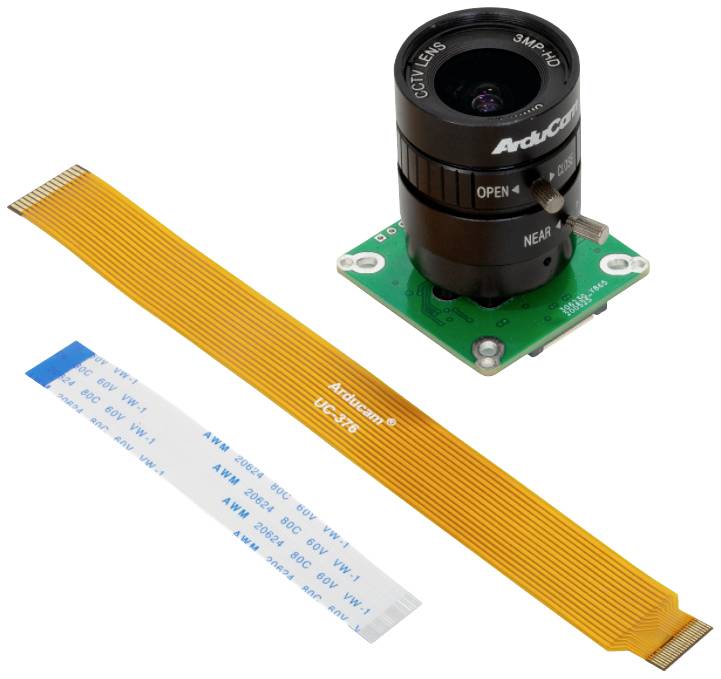

Omvang van de levering
- 1x 12,3MP IMX477 kleurencameramodule
- 1x 6 mm brandpuntsafstand CS-Mount cameralens
- 1x 80 mm/3,15 inch 22-pins camerakabel voor Pi Zero&W
- 1x 300 mm/12 inch 15-pins naar 22-pins camerakabel voor Pi A&B-serie
