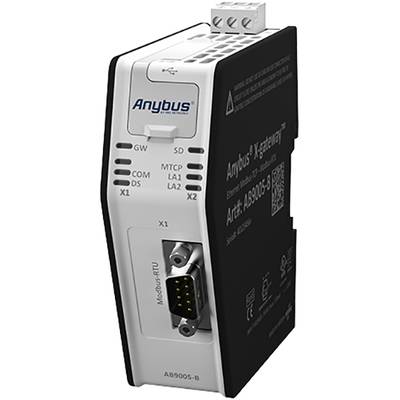

Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave Gateway Modbus Gateway 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 681,82 / Stuk)
€ 681,82
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Lengte 110 mm
- Gewicht 160 g
- USB-poort: voor firmware-upgrades
- Sleuf: SD-geheugenkaart
- Uploaden en beveiligen van configuraties via SD-kaart voor eenvoudig vervangen van apparaten zonder engineeringtool
- Modbus TCP-aansluiting: 2 x RJ45
- Fieldbus/Ethernet-aansluiting: (zie tweede interfacebeschrijving boven)
- Galvanische isolatie: aan elke bus/Ethernet-zijde;
- Beschermingsklasse: IP20, NEMA-rating 1
- Montage: DIN-rail (EN 50022 standaard)
- Soortnaam
Gateway
- Interfaces
Modbus Gateway
- Type
Modbus-TCP Master/Modbus-RTU Slave
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
+70 °C °C
- Min. bedrijfstemperatuur
-25 °C
- Bedrijfstemperatuurbereik
-25 tot +70 °C °C
- Afm.
(b x h) 35 mm x 101 mm
- Stroomverbruik (max.)
200 mA
- Hoogte
101 mm
- Breedte
35 mm
- Fabrikantnr.
AB9005
- Uitvoering
Anybus Modbus TCP-master/Modbus RTU-slave-gateway
- Stroomverbruik
150 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2390271 Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave Gateway Modbus Gateway 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2390271 Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave Gateway Modbus Gateway 24 V/DC 1 stuk(s)
Omschrijving
Anybus X-gateway – Modbus TCP-client – Modbus RTU-slave
De Anybus X-gateway Modbus TCP naar Modbus RTU is een intelligente gateway voor de integratie van op Modbus TCP-gebaseerde veldapparaten in een Modbus RTU-netwerk.
Snelle overdracht van I/O-gegevens
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen de beide netwerken en ontlast zo de PLC van extra taken. De gateway is een slave in het Modbus RTU-netwerk en een volwaardige master/client in het Modbus TCP-netwerk. De gegevensoverdracht is transparant en er kunnen tot 256 byte I/O-gegevens in beide richtingen worden overgedragen.
Eenvoudige configuratie - geen programmering nodig
De gateway wordt via ethernet en de geïntegreerde configuratie-webpagina geconfigureerd. Op deze webpagina worden de instellingen voor Ethernet TCP/IP uitgevoerd, de Modbus-TCP client/server geconfigureerd en de I/O-gegevensgrootheden gedefinieerd die tussen Modbus TCP en Modbus RTU moeten worden uitgewisseld.
Functies en voordelen
Snelle uitwisseling van cyclische I/O-gegevens tussen een Modbus TCP- en een Modbus RTU-netwerk (5 ms)
Maakt de integratie van op Modbus TCP-gebaseerde server/slave-apparaten mogelijk in een Modbus RTU-netwerk
Vanwege de volwaardige Modbus-TCP client/master-functionaliteit geen PLC in het Modbus-TCP-netwerk nodig
Uitwisseling van max. 256 byte I/O-gegevens in beide richtingen
Opslaan van configuraties op SD-kaart voor snelle configuratie en eenvoudig vervangen van apparaten
Robuuste stand-alone behuizing voor gebruik in ruwe industriële omgevingen
Professionele, persoonlijke ondersteuning
De Anybus X-gateway Modbus TCP naar Modbus RTU is een intelligente gateway voor de integratie van op Modbus TCP-gebaseerde veldapparaten in een Modbus RTU-netwerk.
Snelle overdracht van I/O-gegevens
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen de beide netwerken en ontlast zo de PLC van extra taken. De gateway is een slave in het Modbus RTU-netwerk en een volwaardige master/client in het Modbus TCP-netwerk. De gegevensoverdracht is transparant en er kunnen tot 256 byte I/O-gegevens in beide richtingen worden overgedragen.
Eenvoudige configuratie - geen programmering nodig
De gateway wordt via ethernet en de geïntegreerde configuratie-webpagina geconfigureerd. Op deze webpagina worden de instellingen voor Ethernet TCP/IP uitgevoerd, de Modbus-TCP client/server geconfigureerd en de I/O-gegevensgrootheden gedefinieerd die tussen Modbus TCP en Modbus RTU moeten worden uitgewisseld.
Functies en voordelen
Snelle uitwisseling van cyclische I/O-gegevens tussen een Modbus TCP- en een Modbus RTU-netwerk (5 ms)
Maakt de integratie van op Modbus TCP-gebaseerde server/slave-apparaten mogelijk in een Modbus RTU-netwerk
Vanwege de volwaardige Modbus-TCP client/master-functionaliteit geen PLC in het Modbus-TCP-netwerk nodig
Uitwisseling van max. 256 byte I/O-gegevens in beide richtingen
Opslaan van configuraties op SD-kaart voor snelle configuratie en eenvoudig vervangen van apparaten
Robuuste stand-alone behuizing voor gebruik in ruwe industriële omgevingen
Professionele, persoonlijke ondersteuning
Omvang van de levering
- Snelstarthandleiding USB-configuratiekabel
- De configuratiesoftware wordt per download geleverd
- Netvoeding niet meegeleverd
