Anybus AB7696 Interfaceconverter Gateway, Profibus, EtherCat 24 V DC/AC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 949,59 / Stuk)
€ 949,59
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

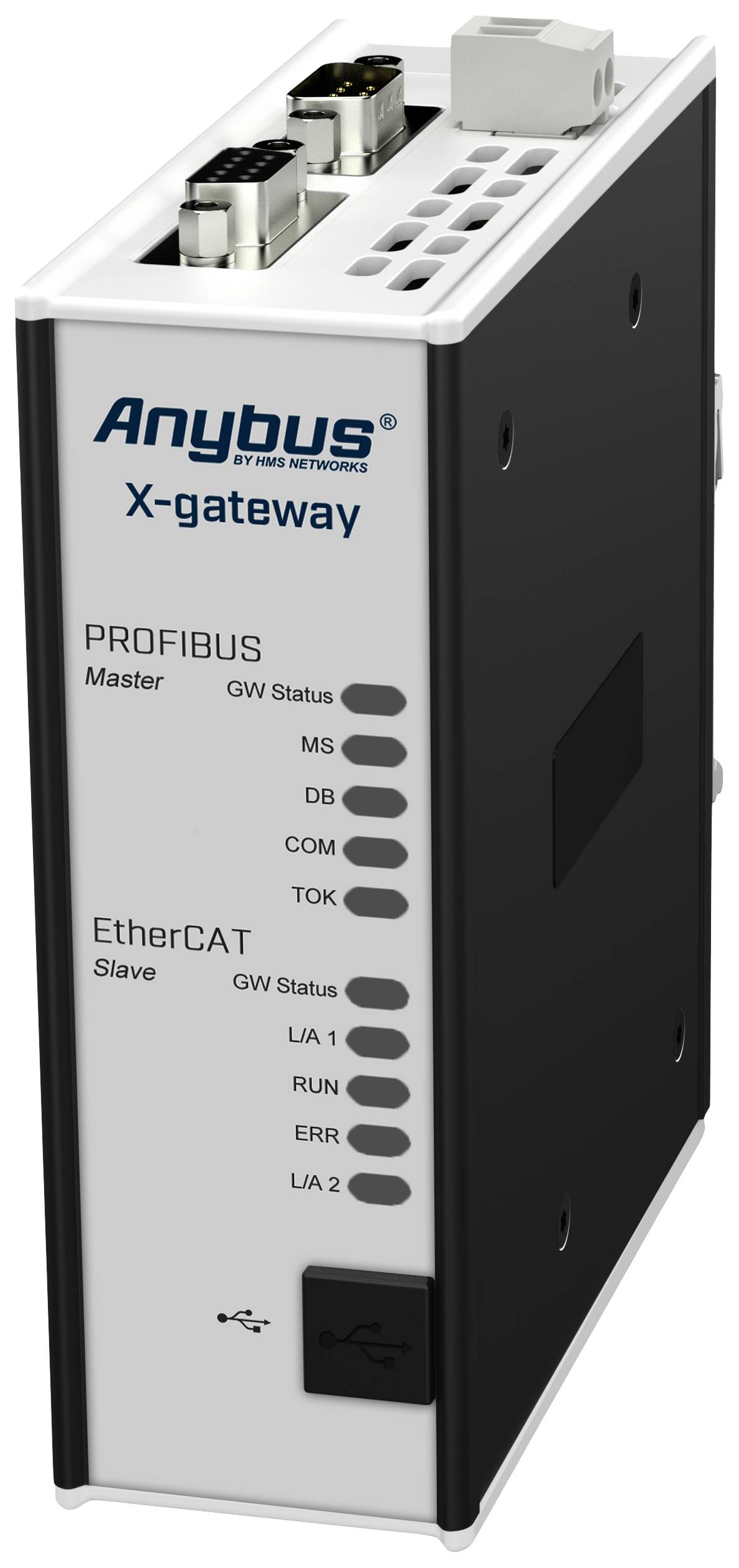

Anybus X-gateway – Profibus-master – EtherCAT-slave
- Snelle uitwisseling van cyclische I/O-gegevens tussen het Profibus- en EtherCAT-netwerk (10-15 ms)
- Compatibel met PLC's van toonaangevende fabrikanten
- Voor diagnosedoeleinden kan aan de I/O-gegevens controle- en statusinformatie worden toegevoegd
- Ondersteunt maximaal 512 byte ingangs- en uitgangsgegevens in beide richtingen
- Robuuste stand-alone behuizing voor gebruik in ruwe industriële omgevingen
Technische specificaties
- Afmetingen (l x b x h): 114 x 44 x 127 mm
- Gewicht: 400 g
- Opslagtemperatuur: -40 tot +85 °C
- Materiaal behuizing: aluminium en kunststof
- Galvanische scheiding: JA, aan beide bus-/ethernet-zijden
- Beschermingsklasse: IP20, NEMA-rating 1
- Montage: DIN-rail (EN 50022 standaard)
- I/O-configuratie via USB-poort en de software "Anybus Configuration Manager"
- Certificeringen: CE, UL, ATEX/Haz.Loc, RoHS
- Soortnaam
Interfaceconverter
- Interfaces
Gateway
Profibus
EtherCat
- Type
AB7696
- Voedingsspanning
24 V DC/AC
- Max. bedrijfstemperatuur
65 °C
- Min. bedrijfstemperatuur
-25 °C
- Voedingsspanning
24 V DC +/- 20% via 2-polige 5,08 mm Phoenix schroefklemaansluiting
- Bedrijfstemperatuurbereik
-25 tot 65 °C
- Afm.
(b x h) 114 mm x 127 mm
- Stroomverbruik (max.)
400 mA
- Hoogte
127 mm
- Breedte
114 mm
- Fabrikantnr.
AB7696
- Uitvoering
Gateway Profibus master – EtherCAT-slave
- Stroomverbruik
200 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2813553 Anybus AB7696 Interfaceconverter Gateway, Profibus, EtherCat 24 V DC/AC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813553 Anybus AB7696 Interfaceconverter Gateway, Profibus, EtherCat 24 V DC/AC 1 stuk(s)
Omschrijving
De Anybus X-gateway verbindt een Profibus-netwerk met een EtherCAT-netwerk en maakt zo een naadloze informatiestroom mogelijk tussen beide netwerken.
Snelle I/O-gegevensoverdracht tussen twee netwerken
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen de beide netwerken en ontlast zo de PLC van extra taken. De gateway is een slave in het Profibus-netwerk en een slave in het EtherCAT-netwerk. De gegevensoverdracht is transparant en er kunnen tot 512 byte I/O-gegevens in beide richtingen worden overgedragen.
Eenvoudige inbedrijfstelling - geen programmering nodig
De verbinding tussen de beide netwerken wordt met de software "Anybus Configuration Manager" geconfigureerd. Hiervoor is geen programmeerkennis nodig. Af fabriek is de over te brengen hoeveelheid I/O-gegevens vooraf ingesteld op 20 bytes.
Snelle I/O-gegevensoverdracht tussen twee netwerken
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen de beide netwerken en ontlast zo de PLC van extra taken. De gateway is een slave in het Profibus-netwerk en een slave in het EtherCAT-netwerk. De gegevensoverdracht is transparant en er kunnen tot 512 byte I/O-gegevens in beide richtingen worden overgedragen.
Eenvoudige inbedrijfstelling - geen programmering nodig
De verbinding tussen de beide netwerken wordt met de software "Anybus Configuration Manager" geconfigureerd. Hiervoor is geen programmeerkennis nodig. Af fabriek is de over te brengen hoeveelheid I/O-gegevens vooraf ingesteld op 20 bytes.
