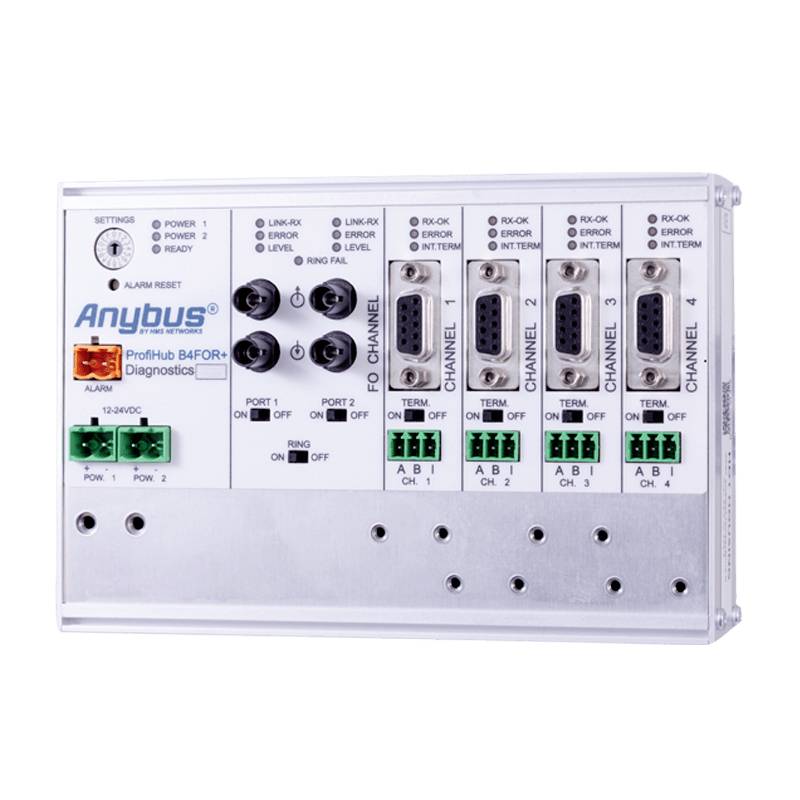

Anybus 17420 ProfiHub B4FO2+ Repeater Profibus 12 V/DC, 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.500,00 / Stuk)
€ 1.500,00
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
ProfiHub B4FO2+ (Multi Mode) – 2 glasvezelkanalen en 4 galvanisch gescheiden kanalen
- Plaatsing en uitbreiding van slave-apparaten tijdens
- bedrijf
- Elk kanaal is beveiligd tegen kortsluiting
- Er kunnen redundante paden worden aangemaakt
- Compacte en robuuste constructie
- Status- en foutindicatie (per kanaal)
- Geschikt voor alle DP-kabels
- Netwerktopologie op maat
- Geïntegreerde DB9-bus (vrouwelijk) op elk kanaal
- Bespaart kosten
Technische specificaties
- Multimode 850nm
- Glasvezelkabel G50 - G62.5/125 (OM1)
- Maximaal 3 km (1 dm/km)
- Soortnaam
Repeater
- Interfaces
Profibus
- Type
ProfiHub B4FO2+
- Voedingsspanning
12 V/DC
24 V/DC
- Max. bedrijfstemperatuur
70 °C
- Min. bedrijfstemperatuur
-25 °C
- Voedingsspanning
12 - 24 V/DC
- Bedrijfstemperatuurbereik
-25 tot 70 °C
- Afm.
(b x h) 113 mm x 43 mm
- Hoogte
43 mm
- Breedte
113 mm
- Fabrikantnr.
17420
Documenten en downloads
Datablad
Datablad 2986319 Anybus 17420 ProfiHub B4FO2+ Repeater Profibus 12 V/DC, 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2986319 Anybus 17420 ProfiHub B4FO2+ Repeater Profibus 12 V/DC, 24 V/DC 1 stuk(s)
Omschrijving
De ProfiHub B4FO2+ is de voordeligste oplossing om Profibus-glasvezelsegmenten in meerdere RS-485-segmenten te implementeren. Hij maakt toepassingen mogelijk waarbij lange kabeltrajecten en een scheiding tussen apparaten en segmenten nodig zijn. De mogelijkheid om meerdere kopersegmenten aan een glasvezelsegment te koppelen, vermindert dure glasvezelkoppelingen en creëert een objectgericht overzicht voor de werking.
De B4FO2+ is uitgerust met de unieke functionaliteit van vier galvanisch gescheiden transparante repeaters en een optische aansluitmodule. Dit maakt de opbouw mogelijk van netwerkstructuren met vier verlengde aftakkingen, die elk afzonderlijk tot 31 apparaten kunnen bedienen en dezelfde lengte kunnen hebben als de hoofdbuskabel. Deze robuuste netwerkcomponent is uitgerust met vier kopersegmenten met DP - RS-485-specificaties. Omdat de ProfiHub B4FO2+ geïsoleerde segmenten produceert, kunnen de apparaten tijdens het gebruik worden verwijderd en aangesloten. Elektrische busproblemen en EMC-storingen in aftakkingen verspreiden zich niet over de andere segmenten. De intelligente logica en isolatieschakelingen van de ProfiHubs veranderen de bitbreedte niet. Daardoor hebben de ProfiHubs geen beperkingen voor seriële interconnectie.
De B4FO2+ is uitgerust met de unieke functionaliteit van vier galvanisch gescheiden transparante repeaters en een optische aansluitmodule. Dit maakt de opbouw mogelijk van netwerkstructuren met vier verlengde aftakkingen, die elk afzonderlijk tot 31 apparaten kunnen bedienen en dezelfde lengte kunnen hebben als de hoofdbuskabel. Deze robuuste netwerkcomponent is uitgerust met vier kopersegmenten met DP - RS-485-specificaties. Omdat de ProfiHub B4FO2+ geïsoleerde segmenten produceert, kunnen de apparaten tijdens het gebruik worden verwijderd en aangesloten. Elektrische busproblemen en EMC-storingen in aftakkingen verspreiden zich niet over de andere segmenten. De intelligente logica en isolatieschakelingen van de ProfiHubs veranderen de bitbreedte niet. Daardoor hebben de ProfiHubs geen beperkingen voor seriële interconnectie.
