ABB E236-US2 2CDE165010R2001 Bewakingsrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Bewakingsrelais
Voedingsspanning
250 V/AC
Type
E236-US2
Meetingangen
3N. 400/230 V
Hoogte
87 mm
Datasheet (PDF)
11 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 119,83 / Stuk)
€ 119,83
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Type
E236-US2
- Soortnaam
Bewakingsrelais
- Meetingangen
3N. 400/230 V
- Voedingsspanning
250 V/AC
- Hoogte
87 mm
35
85 mm
58 mm
FALSE
Screw connection
0
0
2
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2319567 ABB E236-US2 2CDE165010R2001 Bewakingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2319567 ABB E236-US2 2CDE165010R2001 Bewakingsrelais
Omschrijving

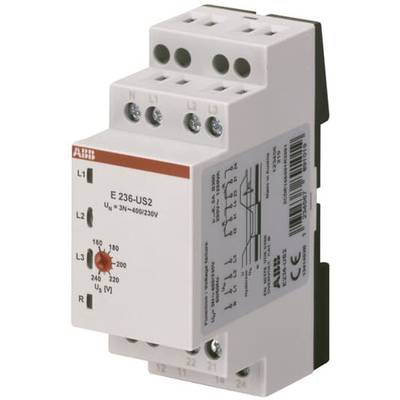

ABB Stotz S&J Unterspannungsrelais E236-US2
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Unterspannungsrelais 2W 1,7WTyp:E236-US2Bemessungsspannung:250 VBemessungsfrequenz:50..60 HzAngegebener Messbereich:3N, 400/230 VMax. Schaltleistung:1250 VAAuslöseverzögerung:100 msMax. elektrische Schalthäufigkeit:60 c/minSpannungsart:ACMontageart:DIN-SchieneBreite in Teilungseinheiten:2Einbauhöhe:87 mmSchutzart (IP):IP20
ABB Stotz S&J Unterspannungsrelais E236-US2: weitere Details
Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung
195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-
leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais
sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung
unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe
LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.
Der Neutralleiter muss verbunden werden! EAN: 4016779511094
Geliefert wird: ABB Stotz S&J Unterspannungsrelais 2W 1,7W E236-US2, Verpackungseinheit: 1 Stk., EAN: 4016779511094
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Unterspannungsrelais 2W 1,7WTyp:E236-US2Bemessungsspannung:250 VBemessungsfrequenz:50..60 HzAngegebener Messbereich:3N, 400/230 VMax. Schaltleistung:1250 VAAuslöseverzögerung:100 msMax. elektrische Schalthäufigkeit:60 c/minSpannungsart:ACMontageart:DIN-SchieneBreite in Teilungseinheiten:2Einbauhöhe:87 mmSchutzart (IP):IP20
ABB Stotz S&J Unterspannungsrelais E236-US2: weitere Details
Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung
195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-
leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais
sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung
unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe
LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.
Der Neutralleiter muss verbunden werden! EAN: 4016779511094
Geliefert wird: ABB Stotz S&J Unterspannungsrelais 2W 1,7W E236-US2, Verpackungseinheit: 1 Stk., EAN: 4016779511094
