Name: Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1x NO 1 stuk(s)
Brand: Zettler Electronics
SKU: 507755
Availability: InStock

Een wit Zettler-relaismodule, bedrukt met specificaties: 'AZ2150W' model, 20A 250VAC, 30A 277VAC, vervaardigd in China.

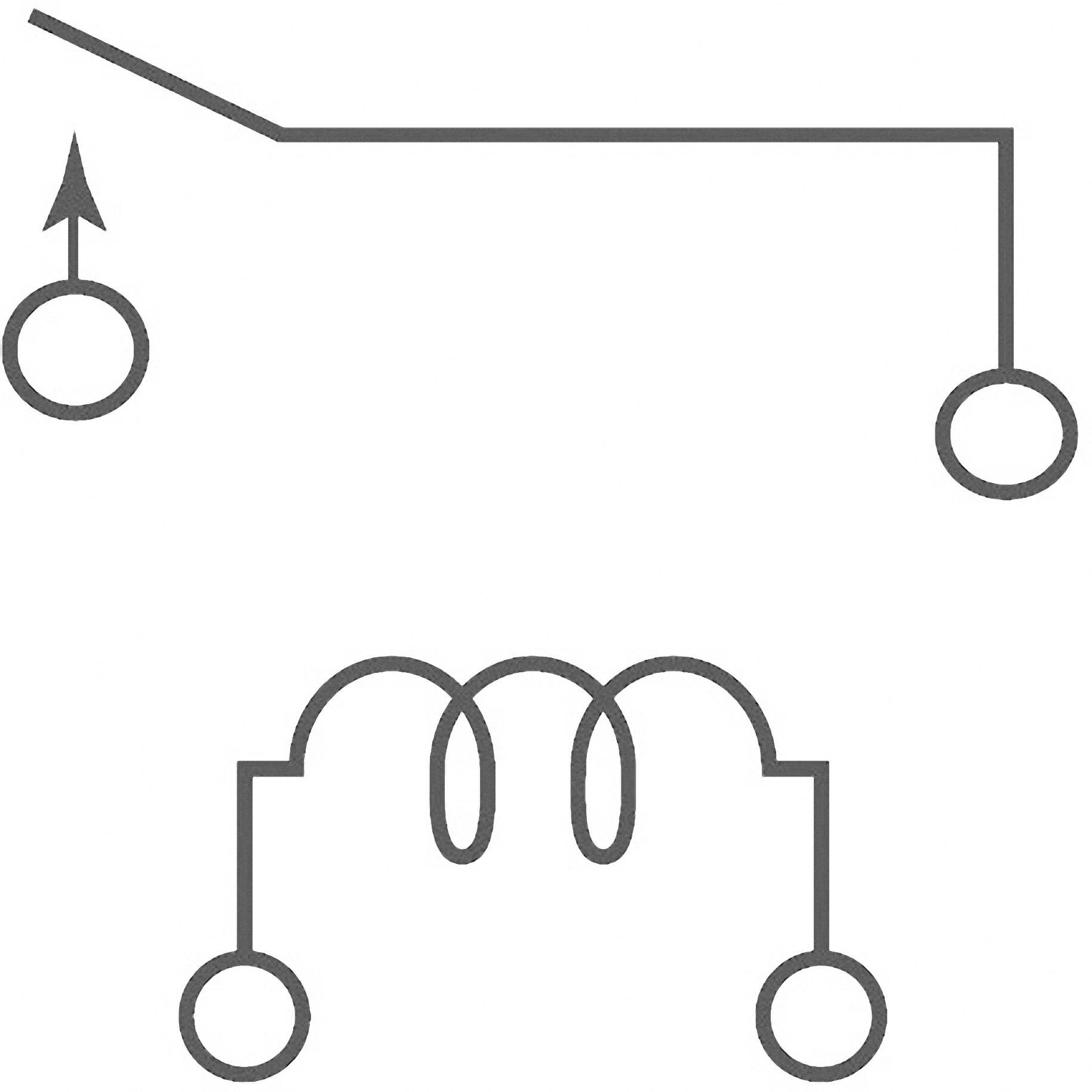

Een schakelschema met twee verschillende symbolen: Bovenaan een schakelaar met een pijl; onderaan een spoel, weergegeven met drie windingen.

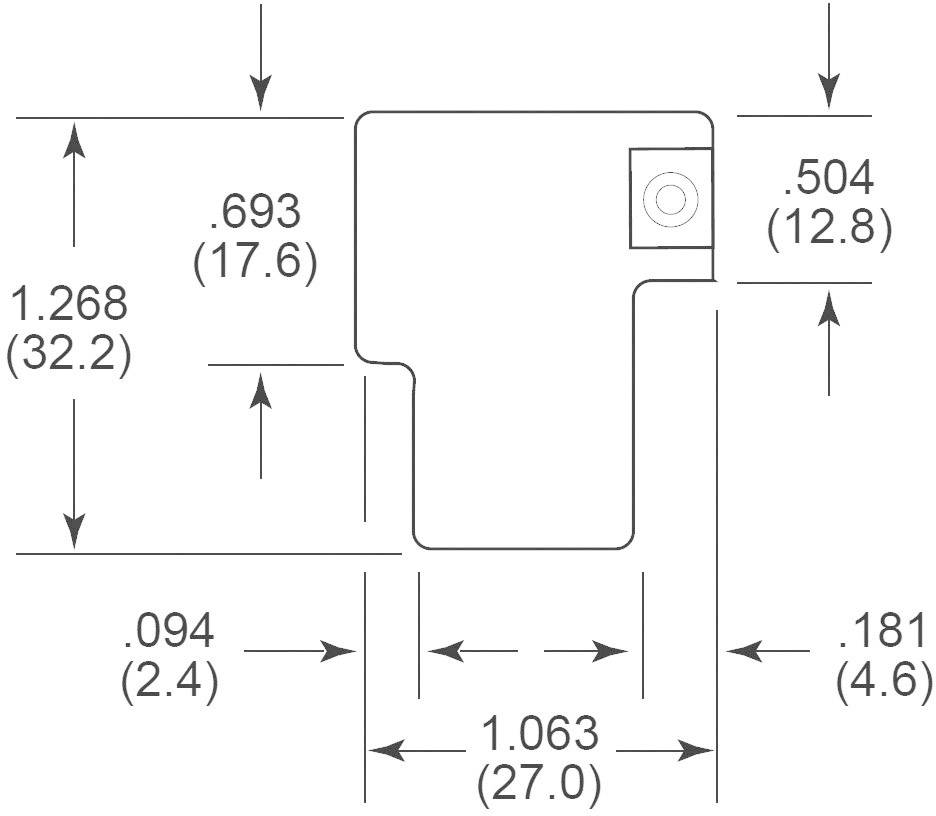

Constructietekening van een onderdeel met afmetingen in inches en millimeters: Hoogte 1.268 (32,2), breedte 1.063 (27,0), kleinere maten gedetailleerd.

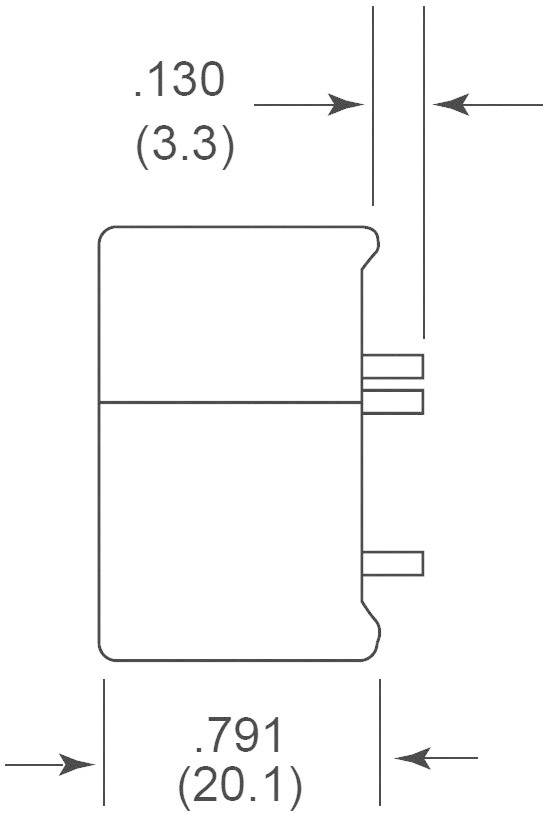

Technische tekening van een elektronisch onderdeel: Breedte 0,791 inch (20,1 mm), afstand tot de rand 0,130 inch (3,3 mm).

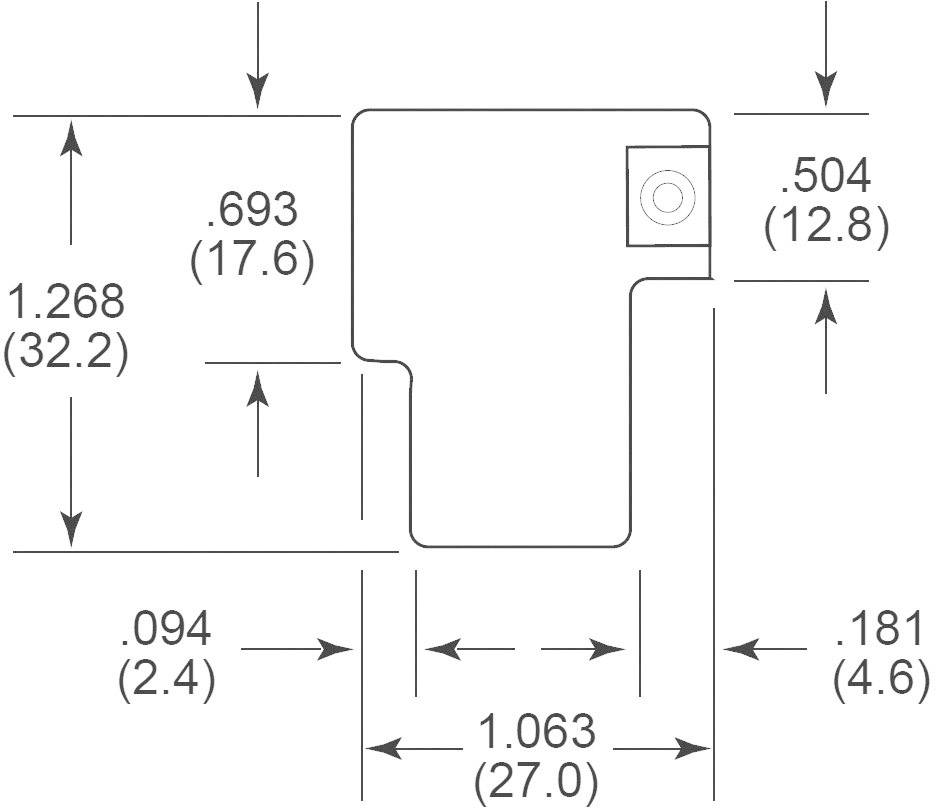

Technische tekening van een machinisch onderdeel met afmetingen in inches en millimeters. Hoofdafmetingen zijn 1,268 inch en 1,063 inch.

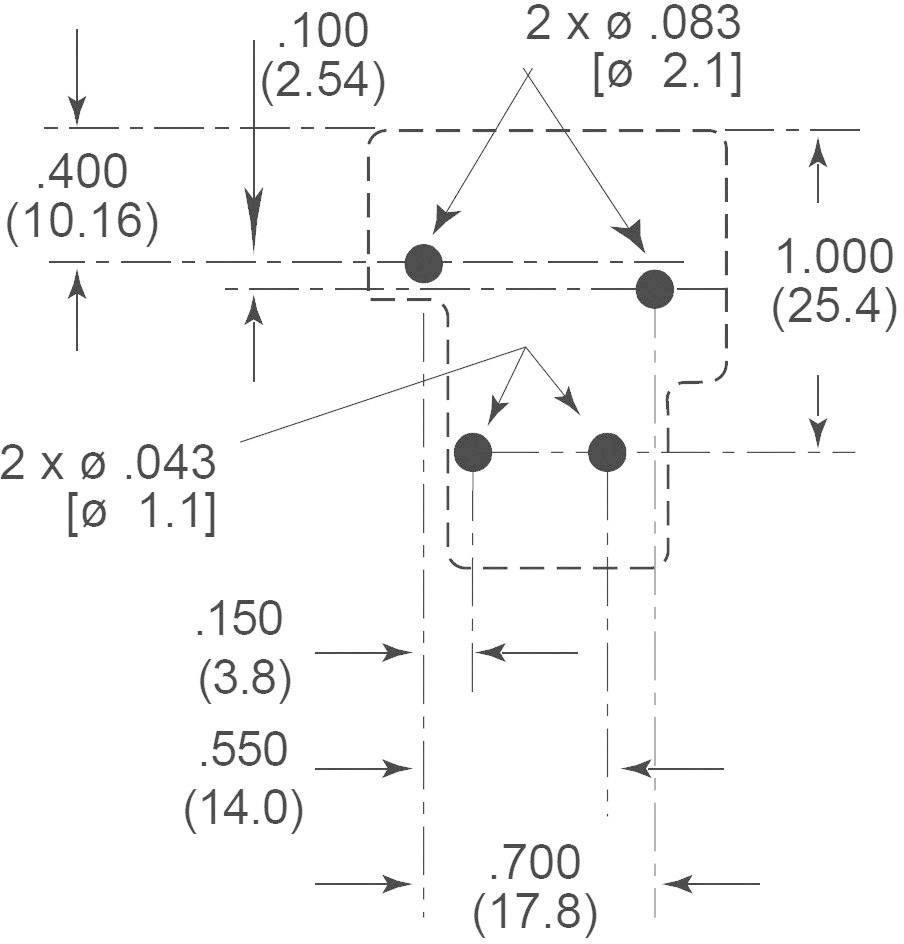

Technische tekening met afmetingen en boorgatkposities voor een onderdeel. Bevat diameter-, lengte- en afstandswaarden in inches en millimeters.

1/6

Afbeelding vergelijkbaar

Soortnaam

Printrelais

Nominale spanning spoel

12 V/DC

Soort besturing

Monostabiel, 1 spoel

Contactsoort

1x NO

Schakelspanning (max.)

240 V/DC

440 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Morgen leverbaar

2573 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 4,12 / Stuk)

€ 4,12

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Grootvermogenrelais

Voor zonne-energietoepassingen (fotovoltaïsche installaties, solar-inverters) of windgeneratoren
Voor het schakelen van hoge lastniveaus

Extra services en acties

Technische specificaties

Soortnaam: Printrelais

Type: AZ2150W-1AE-12DEFT

Nominale spanning spoel: 12 V/DC

Bedrijfsspanning (min.): 9 V/DC

Bedrijfsspanning (max.): 14.4 V/DC

Soort besturing: Monostabiel, 1 spoel

Weerstand (spoel): 130 Ω

: 1x NO

Contactmateriaal: AgSnO

Schakelspanning (max.): 240 V/DC
440 V/AC

Schakelstroom (max.): 30 A

Max. schakelvermogen: 900 W
8310 VA

Aansluiting: Soldeerpennen

Isolatiespanning: 1500 V

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

: 32.2 mm

Breedte: 27 mm

Hoogte: 20.1 mm

Afm.: (l x b x h) 32.2 x 27 x 20.1 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Documenten en downloads

Datablad

Datablad 507755 Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 507755 Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1x NO 1 stuk(s)

Certificaat

Certificaat 507755 Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1x NO 1 stuk(s)

Omschrijving

Ontwikkeld voor vermogenversterkers, solar-inverters, windgeneratoren en alle toepassingen waarbij hoge lasten moeten worden geschakeld. Gegoten versie.

Opmerkingen

Goedkeuringen: UL, CUR en VDE.

Omschrijving

Ontwikkeld voor vermogenversterkers, solar-inverters, windgeneratoren en alle toepassingen waarbij hoge lasten moeten worden geschakeld. Gegoten versie.
