Name: Weidmüller ACT20P-AI-AO-DC-S 1477420000 1 stuk(s)
Brand: Weidmüller
SKU: 1514381
Availability: BackOrder

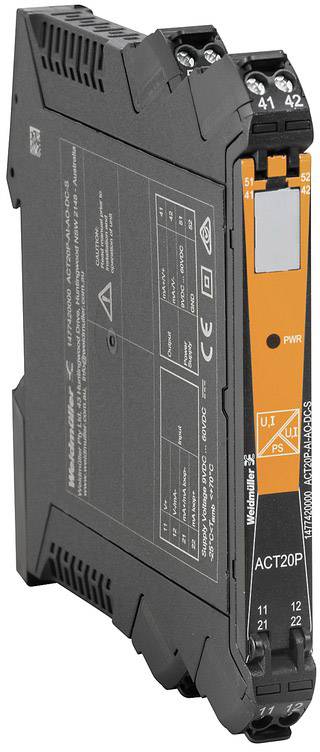

Industrieel elektronisch apparaat met zwarte en oranje behuizing, model 'ACT20P'. Voorzien van technische specificaties en aansluitingen.

Afbeelding vergelijkbaar

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

10 V

Type

ACT20P-AI-AO-DC-S

Afm.

(l x b x h) 113.7 x 12.5 x 117.2 mm

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar ma. 28 dec 2026

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Set(s)

Totaal (€ 296,69 / Stuk)

€ 296,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Type: ACT20P-AI-AO-DC-S

Ingangssignaal max. (stroomsterkte): 20 mA

Ingangssignaal max. (spanning): 10 V

Afm.: (l x b x h) 113.7 x 12.5 x 117.2 mm

Aansluiting: Schroeven

Uitgangssignaal (spanning): 0 - 11 V

Uitgangssignaal (stroomsterkte): 0 - 22 mA

Ingangssignaal (spanning): 0 V ... 5 V. 0 V ... 10 V

Ingangssignaal (stroomsterkte): 0 mA ... 20 mA. 4 mA ... 20 mA

Inhoud: 1 stuk(s)

Breedte: 12.5 mm

Hoogte: 117.2 mm

: 113.7 mm

Conform RoHS: Ja

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -20 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 24 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1514381 Weidmüller ACT20P-AI-AO-DC-S 1477420000 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1514381 Weidmüller ACT20P-AI-AO-DC-S 1477420000 1 stuk(s)

Omschrijving

Weidmüller Signaltrennverstärker ACT20P-AI-AO-DC-S

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Signaltrennverstärker universellTyp:ACT20P-AI-AO-DC-SBemessungsversorgungsspannung bei AC:0 VBemessungsbetriebsfrequenz:0 HzBemessungsversorgungsspannung bei DC:24 VAnzahl der Eingangsbereiche 0 V ... 5 V:1Anzahl der Eingangsbereiche 0 V ... 10 V:1Anzahl der Eingangsbereiche 0 mA ... 20 mA:1Anzahl der Eingangsbereiche 4 mA ... 20 mA:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 0 mA ... 20 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Schaltleistung:0 VAStörmeldeausgang:neinEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaSIL nach IEC 61508:ohneHöhe:119,2 mmBreite:12,5 mmTiefe:113,7 mmLeistungsaufnahme:2 WBetriebstemperatur:-20..60 °CTemperaturdrift:0,02 %/KGerätebauform:FeldgerätAusführung des elektrischen Anschlusses:SchraubanschlussSchutzart (IP):IP20
Weidmüller Signaltrennverstärker ACT20P-AI-AO-DC-S: weitere Details
Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar. EAN: 4050118284959

Geliefert wird: Weidmüller Signaltrennverstärker universell ACT20P-AI-AO-DC-S, Verpackungseinheit: 1 Stk., EAN: 4050118284959
