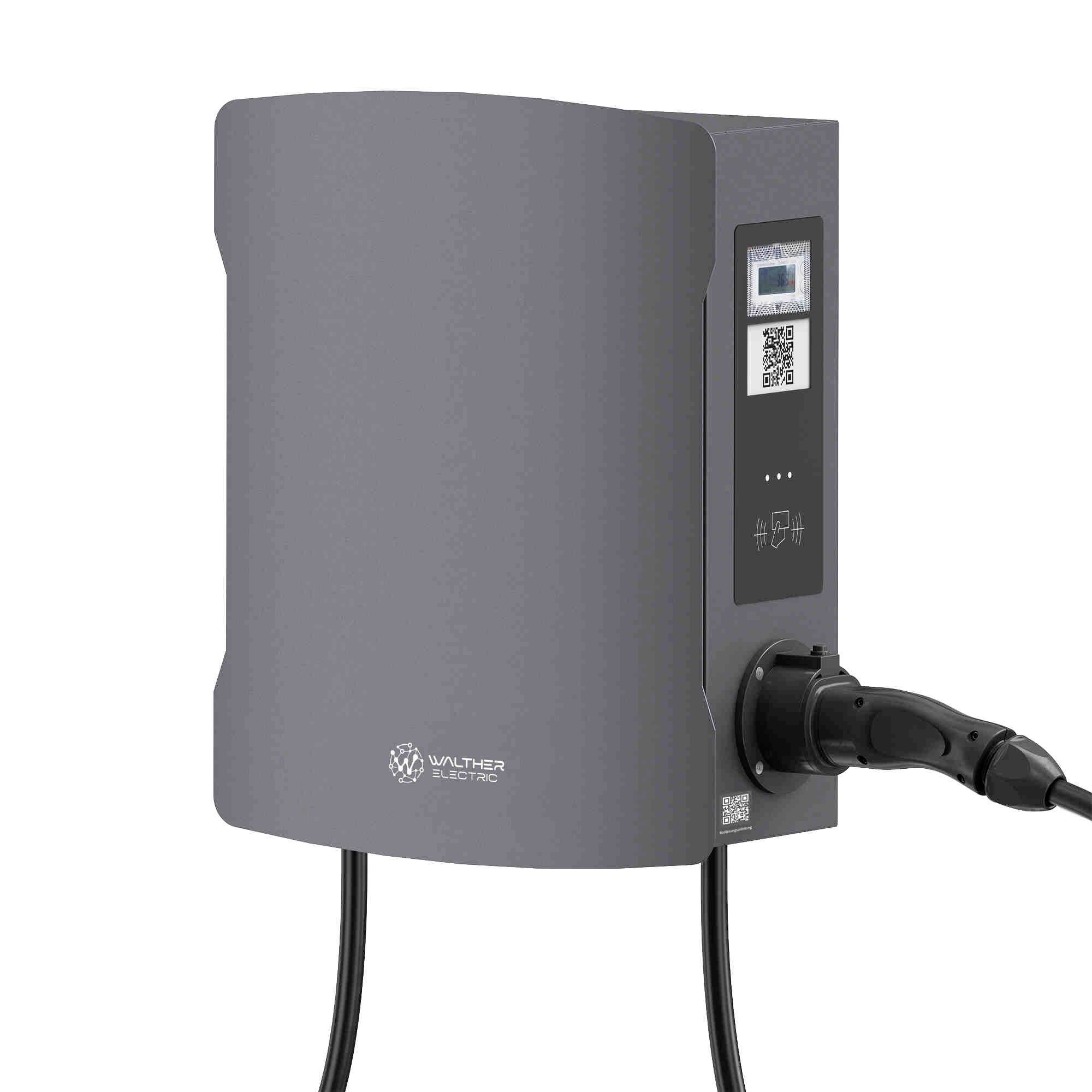

Walther Werke 98604710E Wallbox 16 A Aantal aansluitingen 2 22 kW
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Spanningssoort van de voedingsspanning: AC
- Materiaal van de behuizing: staal
- Geschikt voor wandmontage: ja
- Mobiele standaard 4G (LTE): nee
- Met display: nee
- Frequentie: 50 Hz
- Compatibel met Apple HomeKit: nee
- Compatibel met Amazon Alexa: nee
- Compatibel met Google Assistant: nee
- IFTTT-ondersteuning beschikbaar: nee
- Geschikt voor vloermontage: nee
- Ingangsspanning: 400 V
- Nominaal aansluitvermogen: 22 kW
- Uitgangsspanning DC 0 V
- Uitgangsspanning AC 50 Hz: 400 V.
- Uitgangsspanning AC 60 Hz: 0 V.
- Max. Uitgangsstroom AC 50 Hz: 16 A.
- Aantal oplaadpunten: 2
- Max. Vermogen per oplaadpunt: 11 kW
- Lengte laadkabel: 6 m.
- Geschikt voor buismontage: nee
- Draagbaar: nee
- Met huis aansluitdoos (HAK): nee
- Met overspanningsbeveiligingsmodule: nee
- Aantal FI-schakelaars type A: 2
- Oplaadkabel permanent vergrendelbaar op het laadstation: Ja
- DC-foutdetectie: Ja
- Detectie contact geaarde contact: Ja
- Met automatische zekering: nee
- Koppelbaar als Master: Ja
- Koppelbaar als extender: Ja
- Koppelbaar via LAN: Ja
- Koppelbaar via WiFi: nee
- Mobiele standaard 5G: nee
- Met energieteller: Ja
- Met sleutelschakelaar: nee
- Met geïntegreerde RFID-kaartlezer: Ja
- NFC (Near Field Communication): Ja
- Statisch lastbeheer geïntegreerd: Ja
- Geschikt voor dynamisch lastbeheer: Ja
- Open Charge Point Protocol (OCPP) versie: 1.6
- Plug and charge (ISO 15118): Ja
- Bediening en configuratie via APP: nee
- Export van de laadtheorie: Ja
- Backend meegeleverd: nee
- Met MID-compatibele energieteller: Ja
- In overeenstemming met de wetgeving van de ijken: Ja
- Aantal laadekoppelingen type 2: 2
- Soortnaam
Wallbox
- Laadstroom
16 A
- Aantal aansluitingen
2
- Laadvermogen
22 kW
- Aantal fases
3-fasig
- Nominale spanning
400 V
- Kabellengte
6 m
IP54
IK10
- Breedte
390 mm
- Hoogte
490 mm
- Diepte
175 mm
Documenten en downloads
Datablad
Datablad 3836358 Walther Werke 98604710E Wallbox 16 A Aantal aansluitingen 2 22 kW
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3836358 Walther Werke 98604710E Wallbox 16 A Aantal aansluitingen 2 22 kW
Omschrijving
Walther Wallbox smartEVO duo+ uitrustingskenmerken: Opladen volgens mode 3 conform IEC 61851 2x laadkoppeling type 2 (mode 3) kabellengte 6 m - vast oplaadvermogen per oplaadpunt tot 11 kW, spiraliseert 3 status-LED's in het zijpaneel voor weergave van de actuele status van het laadpunt authenticatie via aan de zijkant aangebrachte RFID-paneel zichtbare energieteller (MID-gecertificeerd) per laadpunt Eichrechtconforme weergave van de verbruiksgegevens en weergave van de openbare sleutel als QR-code en platte tekst Powerline Communication (PLC) conform ISO 15118 maakt Plug & Charge aansluiting op energiebeheersystemen via Modbus mogelijk TCP- of EEBUS-connectiviteit met IPD Control en IPP manager en het SMA-communicatieprotocol (SEMP) geïntegreerde webserver Update firmware-versie en besturing/onderhoud via externe toegang. Ethernet-interface incl. AMJ-module voor aansluiting op vastgemaakte datakabel Smart-grid-capaciteit door OCPP 1.6 (JSON) lokaal dynamisch lastbeheer (DLM) Schuifdetectie (fasenauwkeurige regels) voor een efficiënt gebruik van het beschikbare laadvermogen met maximaal 250 oplaadpunten per oplaadpunt: Permanente PE-bewaking 6mA DC- foutstroom bewaking en FI type A Gebruikstickers bewaking (welding Detection) geïntegreerde 2-traps temperatuurbewaking. Robuuste en weerbestendige behuizing verzinkt stalen behuizing met poedercoating in ijzerglakkergrijs (DB703) afsluitbare deur in elegant design max. Aansluiting van de voedingskabel bij NYY-J 2x5x10mm² directe aansluiting op aardlekschakelaar meegeleverde accessoires 2 RFID-kaarten Mifare-Desfire EV1 1 sleutel 1x wandhouder 1x AMJ-module bevestigingsschroeven Boorsjabloon QuickGuide optioneel verkrijgbaar: Stele grondstuk laadkabelhouder
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
