Teledyne LeCroy Probe Differentieel sondeset 200 MHz 1500 V
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.090,08 / Stuk)
€ 3.090,08
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Teledyne LeCroy 1,5 kV, 200 MHz, 2 PF, 10 M, Rise Time 1,75 ns, High Voltage Differentieelmonster
- Bandbreedte 200 MHz
Technische specificaties
- Soortnaam
Differentieel sondeset
- Bandbreedte
200 MHz
- Looptijd
1.75 ns
- Nominale spanning
1500 V
- Ingangscapaciteit
2.0 pF
- Ingangsweerstand
10 M Ω
- Type
Differentiaal
Fabrieksstandaard (zonder certificaat)
- Gewicht
216 g
- Kabellengte
1.50 m
- Meetcategorie
CAT III 1000 V
CAT III 600 V
- Breedte
28 mm
- Hoogte
65 mm
195 mm
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2585982 Teledyne LeCroy Probe Differentieel sondeset 200 MHz 1500 V
Omschrijving
De nieuwe hoogspannings-differentiaalmeetkoppen uit de serie T3HVD van Teledyne test Tools zijn actieve differentiaalspanningstastkoppen tot 200 MHz bandbreedte, spanningen tot ± 1500 V (DC + Peak AC), snelle en nauwkeurige golfvormdetectie, een meetnauwkeurigheid van ± 2% en een lage belasting van de testschakeling. Deze sondes kunnen met elke oscilloscoop met een 1 MΩ BNC-ingang worden gebruikt.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Essentiële kenmerken
- nauwkeurige en eenvoudige spanningsmetingen
- bandbreedte van 200 MHz
- differentieelsignaalingang van maximaal ± 1500 V (DC + Peak AC)
- hoge differentiële ingangsimpedantie van maximaal 10 MΩ / < 2.0 PF afhankelijk van het model
- gecombineerde single ended en differentiëel meetvermogen
- gebruik met elke oscilloscoop met een 1 MΩ-ingang en BNC
- -aansluiting overspanningsalarm met twee indicatoren
- omschakelbare bandbreedtebegrenzing voor ruisonderdrukkingtoepassingen
- vermogenselektronica
- meerfasige motoraandrijvingen, enz.
- Wisselrichter en vermogensomzetting
- van huishoudelijke en industriële fotovoltaïsche systemen (PV) ontwerp
- algemene voertuigelektronica
- ontwerp van stroomvoorzieningen
- meting van zwevende spanningen
- huishoudelijke apparaten (wasmachines, inductiekookplaten, enz.)
- Onderzoek en ontwikkeling
- universiteiten, algemene elektronica en onderwijs

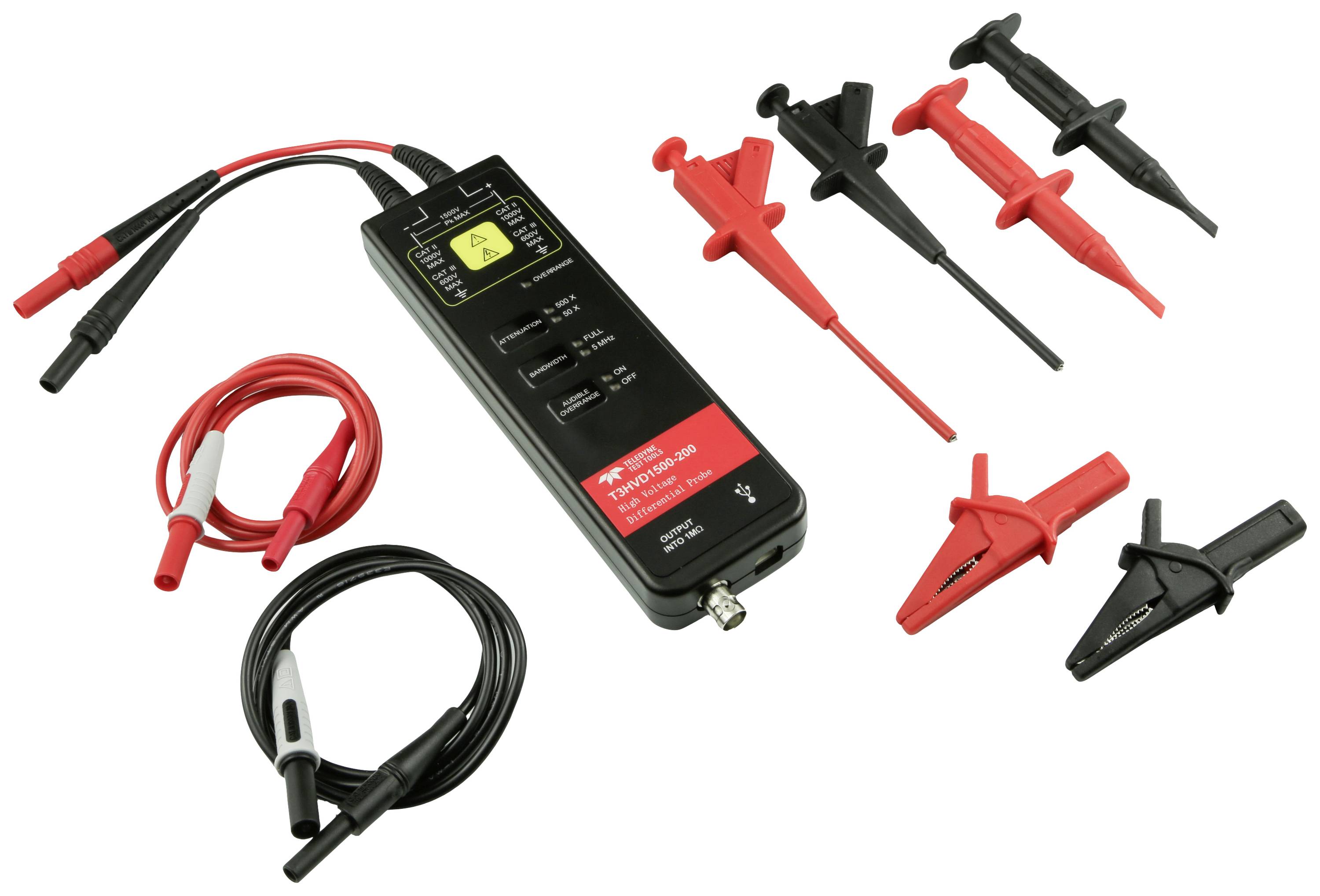

Omvang van de levering
- Enkel differentieel monster
- 2x krokodilklem
- 2x tangklemmen
- 2x haakklem
- 2x verlengkabel
- 1x BNC-uitgangskabel
- • 1x USB-stroomkabels
- 1x wandcontactdoos USB-netvoeding
- 1x gebruiksaanwijzing.
- 1x kalibratierapport
