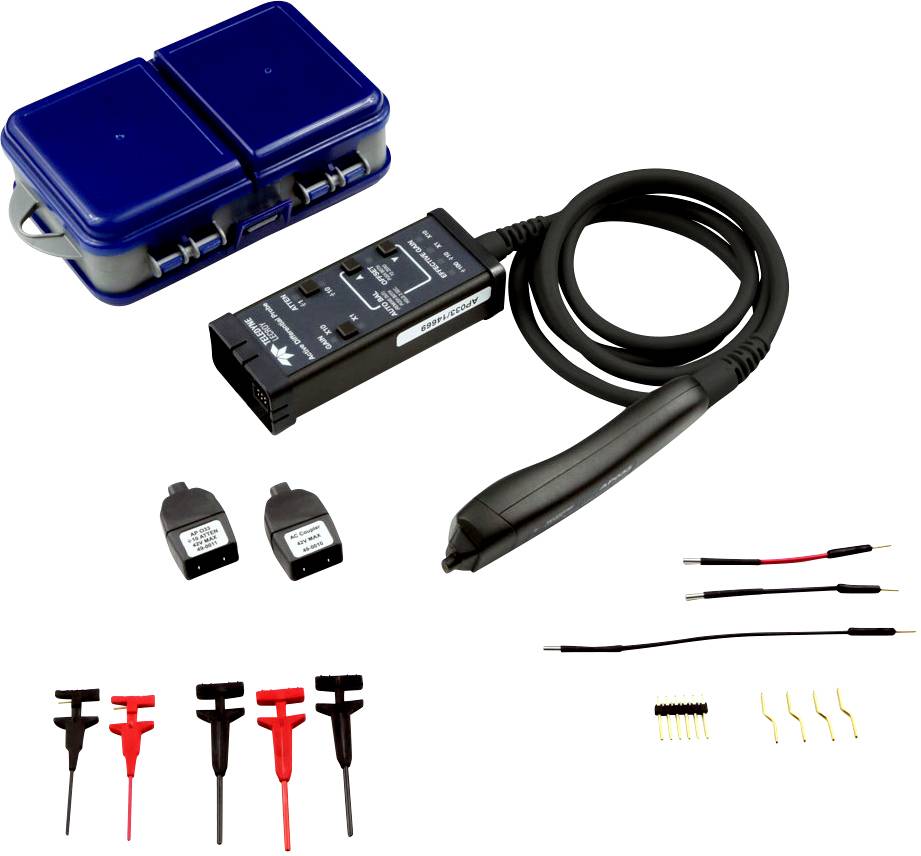

Teledyne LeCroy AP033 Differentieel sonde 500 MHz 10:1

Volledig geïntegreerd: met de interface ProBus wordt de AP033 een integraal onderdeel van de oscilloscoop. De gevoeligheid en de offset van de sonde kunnen via de frontplaat van de oscilloscoop, de frontplaat van de sonde of via commando's op afstand (GPIB of RS-232) worden geregeld. Gevoeligheid, offset, ingangscapaciteit en common mode-spanningsbereik worden op het oscilloscoopscherm weergegeven. Bij gebruik met een digitale oscilloscoop van LeCroy is geen externe voeding nodig.

Groot dynamisch bereik: de AP033 biedt een gevoeligheidsbereik van x10 versterking tot ÷10 demping (zelfs ÷100 met opsteekbare dempingselement) voor verschillende signalen. De gevoeligheid kan bij gebruik met een LeCroy oscilloscoop traploos van 200 μV/div tot 1 V/div worden ingesteld.

Bij hoge gevoeligheden wordt de x10 gain en de ÷1 demping gekozen. Dit genereert 4 NV/effectieve Hz ingangsruis, ±5 V common mode-spanningsbereik (CMVR) en ±400 mV differentiële DC-offset. Bij lagere gevoeligheden worden x1 gain en ÷10 demping gekozen, wat zorgt voor ±50 V CMVR en ±4 V differentiële offset.

De ingangscapaciteit bedraagt slechts 2 PF/zijde (1 PF differentieel), als de demping ÷10 wordt gekozen. Afbuigfactoren van 2 mV/div tot 1 V/div kunnen met een ingangscapaciteit van slechts 2 PF/kant en ±50 V CMVR worden bereikt.
