StandexMeder Electronics HM12-1A83-06-UL Reedrelais 12 V/DC 3 A 50 W

Twee grijze Standex-Meder elektronische modules met afgedrukte spoeelsymbolen en blauwe draden, weergegeven op een witte achtergrond.

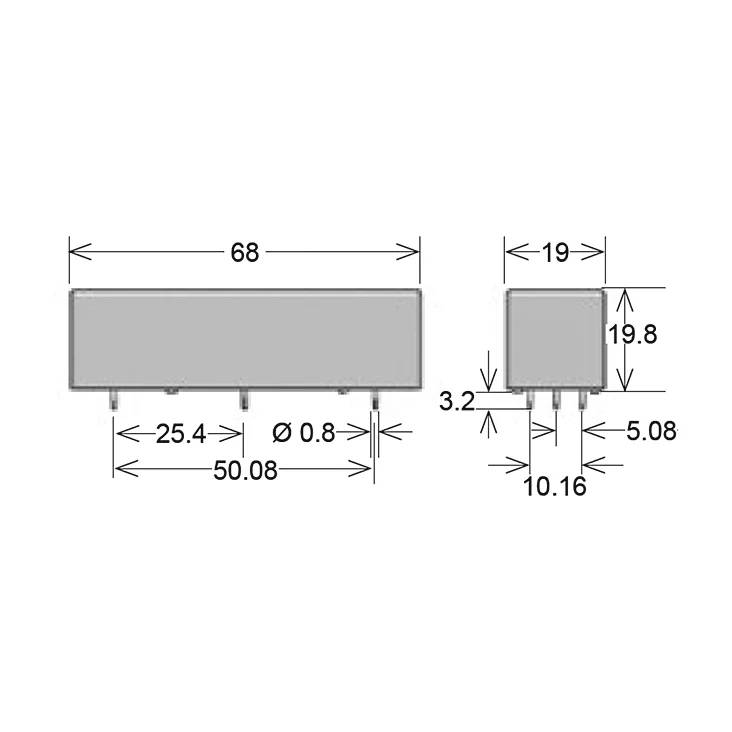

Technische dimensietekening van een rechthoekig elektronisch onderdeel, met voor- en zijkanten met afmetingen van 68 mm lang, 19 mm breed en 19,8 mm hoog, plus details van de pinafstanden.
1/2
Soortnaam
Reedrelais
Aansluiting
THT
Nominale spanning
12 V/DC
Schakelspanning (max.)
7500 V/DC
Schakelstroom (max.)
3 A
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 9 nov.
24 Stuk(s)
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 67,99 / Stuk)
€ 67,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Stantex Electronics THT Radrelais serie HM SPST-NO 12VDC 3A 250Ohm soldeeraansluiting

  • Hoogspanningsrelais
  • Compact ontwerp
  • Behuizing:
  • 68x19x19,8 mm
  • De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

  • Contact: SPST-NO
  • Transportstroom (contact): 5 A.
  • Contactweerstand: 150 mOhm
  • Weerstand spoel: 250 ohm
  • Spoelvermogen: 576 mW
  • Aanspreekspanning spoel: 9 V.
  • Afvalspanning spoel: 1 V.
  • Responstijd: 3 ms
  • Afvaltijd: 1.5 ms
  • Isolatieweerstand: 1000 GOhm
  • Trillingsbestendigheid: 20 g
  • Soldeertemperatuur, max.: 260 °C / 5s
Soortnaam

Reedrelais

Type

HM12-1A83-06-UL

Aansluiting

THT

Nominale spanning

12 V/DC

Schakelspanning (max.)

7500 V/DC

Schakelstroom (max.)

3 A

Max. schakelvermogen

50 W

68 mm

Breedte

19 mm

Hoogte

19.8 mm

Afm.

(l x b x h) 68 x 19 x 19.8 mm

Conform RoHS

Ja

Bedrijfstemperatuur

-20 tot +70 °C

Gewicht

50 g

Documenten en downloads

Datablad

Datablad 3846152 StandexMeder Electronics HM12-1A83-06-UL Reedrelais 12 V/DC 3 A 50 W

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3846152 StandexMeder Electronics HM12-1A83-06-UL Reedrelais 12 V/DC 3 A 50 W
