Phoenix Contact 1046800 DC/DC-converter 24 V/DC 5 A Inhoud 1 stuk(s)

Schakelvoeding van Phoenix Contact met ventilatiesleuven en aansluitklemmen, monteerbaar op DIN-rail. Geschikt voor industriële toepassingen.

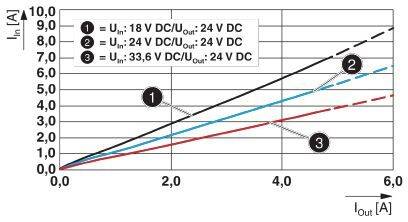

Diagram toont drie lineaire grafieken met DC/DC-waarden. X-as: I_uit [A], Y-as: I_in [A]. Verschillende ingangs- en uitgangsspanningen voor waarden: 18V, 24V, 33,6V.

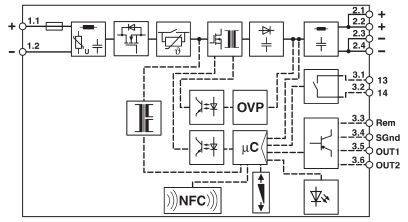

Diagram van een elektronische schakeling met symbolen voor verschillende componenten, zoals NFC, microcontroller, OVP en aansluitingen.

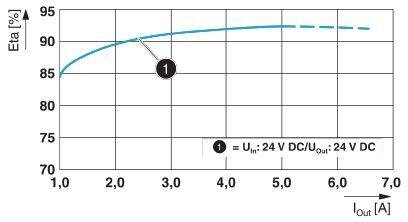

Diagram van de efficiëntiecurve van een voeding. De x-as toont de uitgangsstroom I_out in ampère, de y-as de efficiëntie Eta in procenten. Efficiëntie stijgt van 85% naar meer dan 90%. Punt (1): U_in = 24 V DC/U_out = 24 V DC.

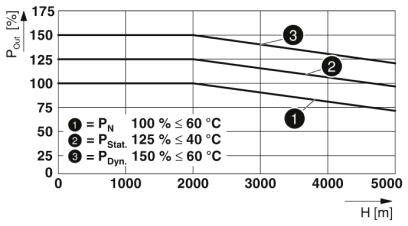

De diagram toont drie curves van het prestatievermogen (P QM) van verschillende systemen op hoogte (H). Punten markeren temperatuurgrenzen: 60 °C, 40 °C.

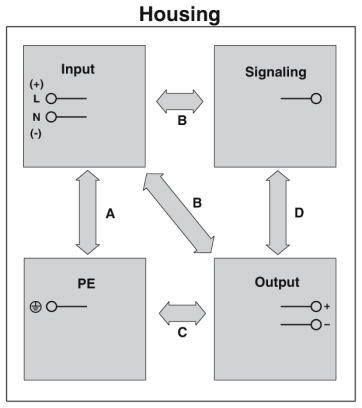

Diagram toont een systeem in 'Housing' met vier blokken: 'Input', 'Signaling', 'Output', 'PE'. Pijlen A-D tussen blokken tonen verbindingen.
1/6
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 10 nov.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 289,00 / Stuk)
€ 289,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Spanningsvastheid: 35 V/DC 60 s
  • Isoleerlengte: 10 mm
  • Stroomverbruik: 6,9 A (24 V/DC)
Ingangsspanning (nominaal)

24 V/DC

Soortnaam

DC/DC-converter

Ingangsspanning (min.)

18 V/DC

Uitgangsspanning

24 V/DC

Ingangsspanning

18 V/DC - 32 V/DC

Ingangsspanning (max.)

32 V/DC

Uitgangsstroom (max.)

5 A

Uitgangsstroom (max.) afgerond

5 A

Uitgangstype

Vaste spanning

Uitgangsspanning (nom.)

24 V/DC

Aansluiting

Schroeven

Afm.

(l x b x h) 125 x 36 x 130 mm

Gewicht

0.6 kg

Uitgangsspanning (max.)

24 V/DC

Bedrijfstemperatuur (max.)

+70 °C

Bedrijfstemperatuur (min.) (Derating)

+60 °C

Bedrijfstemperatuur (min.)

-25 °C

Fabrikantnr.

1046800

Inhoud

1 stuk(s)

MTBF

1600000 h

Bijzonderheden

DC/DC omvormer

Breedte

36 mm

Hoogte

130 mm

125 mm

IP20

Max. temperatuur

+85 °C

Min. temperatuur

-40 °C

Type

QUINT4-PS/24DC/24DC/5/SC

Rendement

92.2 %

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209025 Phoenix Contact 1046800 DC/DC-converter 24 V/DC 5 A Inhoud 1 stuk(s)

Datablad 2209025 Phoenix Contact 1046800 DC/DC-converter 24 V/DC 5 A Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209025 Phoenix Contact 1046800 DC/DC-converter 24 V/DC 5 A Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde DC/DC-omvormer, QUINT, DIN-railmontage, SFB-technologie (Selective Fuse Breaking), schroefaansluiting, ingang: 24 V DC, uitgang: 24 V DC / 5 A

Opmerkingen

  • Let op:
    Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
