Name: Panasonic CM112 Auto-relais 12 V/DC 35 A 1x wisselcontact
Brand: Panasonic
SKU: 505054
Availability: InStock

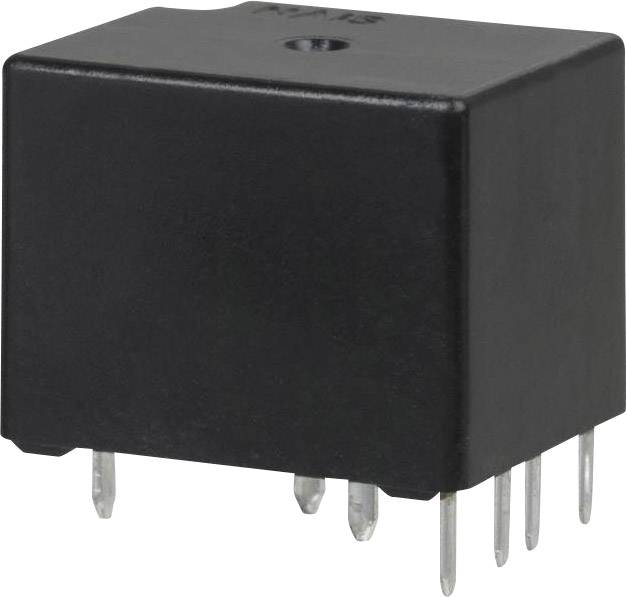

Elektrisch relais met een zwart behuizing en drie metalen aansluitingen. Wordt gebruikt voor het besturen van elektrische schakelingen.

Wazig schetsmatig beeld van een zeshoekig geometrisch object met cijfers en lijnen. Details zijn moeilijk te onderscheiden.

'Diagram van een relais met spoel- en weerstandssymbolen. Tekst: "Weerstand, indien gebruikt". Opmerking: "Niet gebruiken bij 1 Form A-types".'

Schakelschema van een elektronisch onderdeel met afmetingen in millimeters. Toont vooraanzicht en onderkant met aansluitconnectoren.

1/4

Afbeelding vergelijkbaar

Soortnaam

Auto-relais

Nominale spanning spoel

12 V/DC

Contactsoort

1x wisselcontact

Aansluiting

Kabelschoen 6.3 mm

Schakelspanning (max.)

14 V/DC

Datasheet (PDF)

Leverbaar vr. 23 okt.

43 Stuk(s)

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 8,49 / Stuk)

€ 8,49

incl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Schakelstroom (minimaal): (bij 12 V/DC) 1 A
Spoelvermogen: 1500 mW

Soortnaam: Auto-relais

Type: CM112

Bijzonderheden: Zonder bevestigingshaak

Nominale spanning spoel: 12 V/DC

: 1x wisselcontact

Contactmateriaal: Zilverlegering

Aansluiting: Kabelschoen 6.3 mm

Schakelspanning (max.): 14 V/DC

Schakelstroom (max.): 35 A

Weerstand (spoel): 103 Ω

Mechanische levensduur: 1 x 10⁶

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

Breedte: 15 mm

Hoogte: 22 mm

: 20 mm

Afm.: (l x b x h) 20 x 15 x 22 mm

Type: CM112

Documenten en downloads

Datablad

Datablad 505054 Panasonic CM112 Auto-relais 12 V/DC 35 A 1x wisselcontact

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 505054 Panasonic CM112 Auto-relais 12 V/DC 35 A 1x wisselcontact

Omschrijving

Compact, ruimtebesparend autorelais met hoge stootbestendigheid en gering contactuitval. Toepassing: comfortelektronica, airconditioning, ventilatoren, ABS, verlichting, achterruitverwarming.

Opmerkingen

De gegevens over de schakelstroom hebben betrekking op de maximale schakelstroom. Specificaties vindt u in de uitgebreide documentatie die u gratis kunt downloaden.

Omschrijving

Compact, ruimtebesparend autorelais met hoge stootbestendigheid en gering contactuitval. Toepassing: comfortelektronica, airconditioning, ventilatoren, ABS, verlichting, achterruitverwarming.

Opmerkingen

De gegevens over de schakelstroom hebben betrekking op de maximale schakelstroom. Specificaties vindt u in de uitgebreide documentatie die u gratis kunt downloaden.
