Metz Connect SAR5 Stroomrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Bekijk alternatieven
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Totaal (€ 56,19 / Stuk)
€ 59,50
-6 %
€ 56,19
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

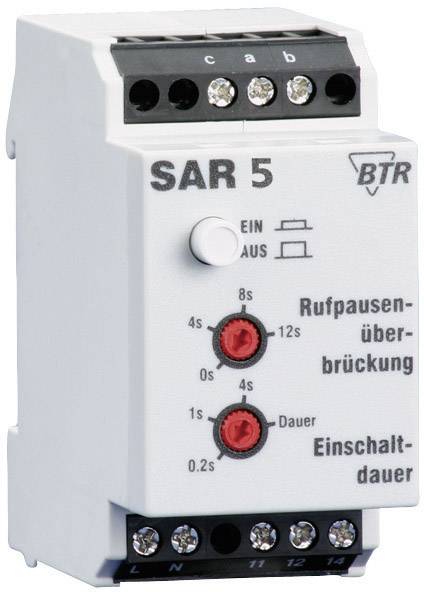

BTR inschakelrelais voor sterkstroom SAR 5 voor draagrail TH35
- Op afstand schakelen via oproepsignaal
- Instelbare schakeltijden
- DIN-rail montage
Technische specificaties
- Product groep: Netwerk componenten
- Product type: Telecommunicatieproducten
- Kleur: veelkleurig
- Bedrijfstemperatuur min.: -5 °C
- Bedrijfstemperatuur max.: 55 °C
- Hoogte: 8 cm
- Breedte: 17 cm
- Diepte: 22.8 cm
- Gewicht: 73 g
- Hoogte verpakking: 30 mm
- Breedte verpakking: 110 mm
- Diepte verpakking: 170 mm
- Gewicht verpakking: 0.085 kg
- Gewicht van het pakket: 0,085
- Soortnaam
Stroomrelais
- Afm.
(b x h x d) 35 x 68 x 60 mm
- Kleur (specifiek)
Lichtgrijs
- Breedte
35 mm
- Hoogte
68 mm
- Diepte
60 mm
- Schakelvermogen
1500 VA (AC); 240 VA bij <30 V (DC); 50 VA bij >30 V (DC)
- Schakelspanning
max. 250 V AC
- Schakelstroom
Max. 8 A
- Voedingsspanning
24 V (AC/DC), 10 mA
- Display (inch)
1.0 inch
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 930510 Metz Connect SAR5 Stroomrelais
Verklaring van Overeenstemming
Verklaring van Overeenstemming 930510 Metz Connect SAR5 Stroomrelais
Omschrijving
Het SAR 4 en SAR 5 schakelt bij het aansluiten van een stuurspanning (bijv. een binnenkomende oproepspanning van een telecommunicatie-aansluitleiding ) via een contact een externe signaalgever (bijv. bel, claxon of lamp) met eigen of aparte stroomvoorziening in. Met de ingebouwde schakelaar kan de externe signalering naar keuze worden in- en uitgeschakeld. Het SAR 4 en 5 wordt op een telecommunicatie-aansluitleiding of een gelijkspanningssignaalbron aangesloten en de oproepspanning of de stuurspanning aangestuurd. De montage gebeurt op een draagrail TH35. Met behulp van twee potentiometers kan de oproeppauze-overbrugging en de inschakelduurbegrenzing individueel worden ingesteld. Daardoor is de aansluiting van de verschillende apparaten zoals richtingaanwijzers of stroomstootschakelaar mogelijk. Het SAR 4 en SAR 5 heeft een wisselcontact voor de aansluiting van de apparaten. Reactie alleen op de aanstuurspanning, niet op puls dialing (IWV).
Uitvoering
- Montage op draagrail TH35
- Ingebouwde schakelaar voor het in- of uitschakelen van de externe signalering
- Aansluiting op telecommunicatie-aansluitleiding of gelijkspanningssignaalbron
- Instelbare afvalvertraging en oproeppauzeoverbrugging voor optimale aansturing van de aangesloten verbruikers
Omvang van de levering
- METZ CONNECT SAR 5 krachtstroom relais
