MegaSat HD 7 Combo V2 Satellietschotel

Professioneel combi-meetapparaat voor maximale flexibiliteit

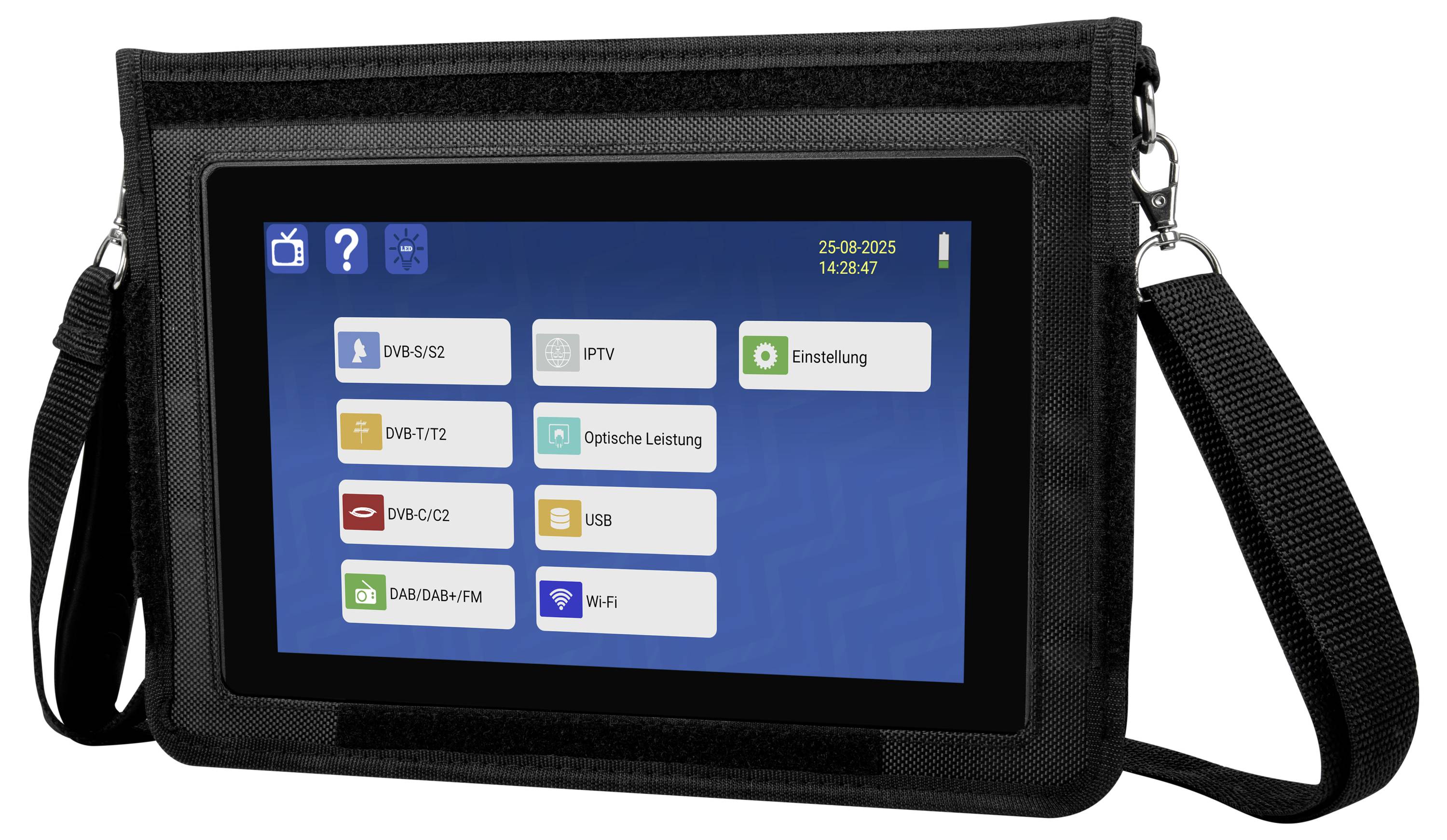

De HD 7 Combo V2 is een krachtig universeel meetapparaat voor satelliet, kabel, terrestrisch, IPTV en optische signalen. Ontwikkeld voor professionele gebruikers, combineert het nauwkeurige meettechniek, briljante weergave en veelzijdige toepassingsmogelijkheden in een compacte aluminium behuizing.

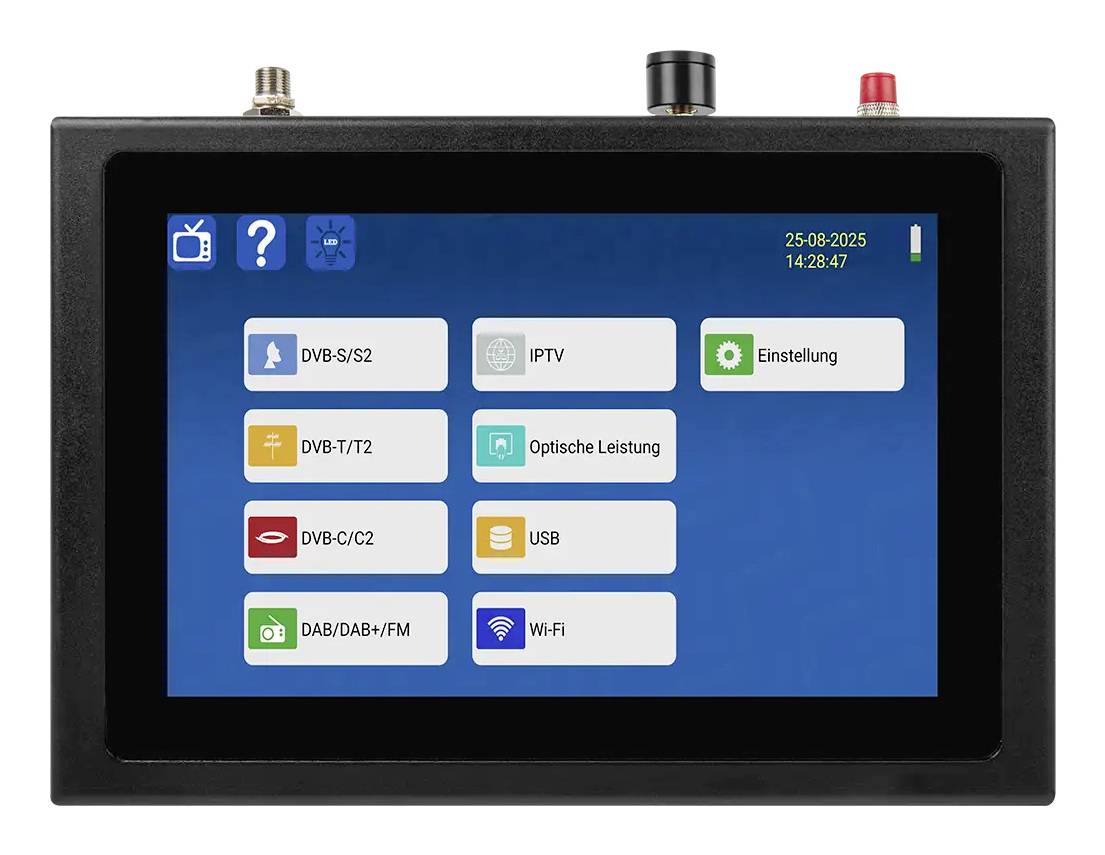

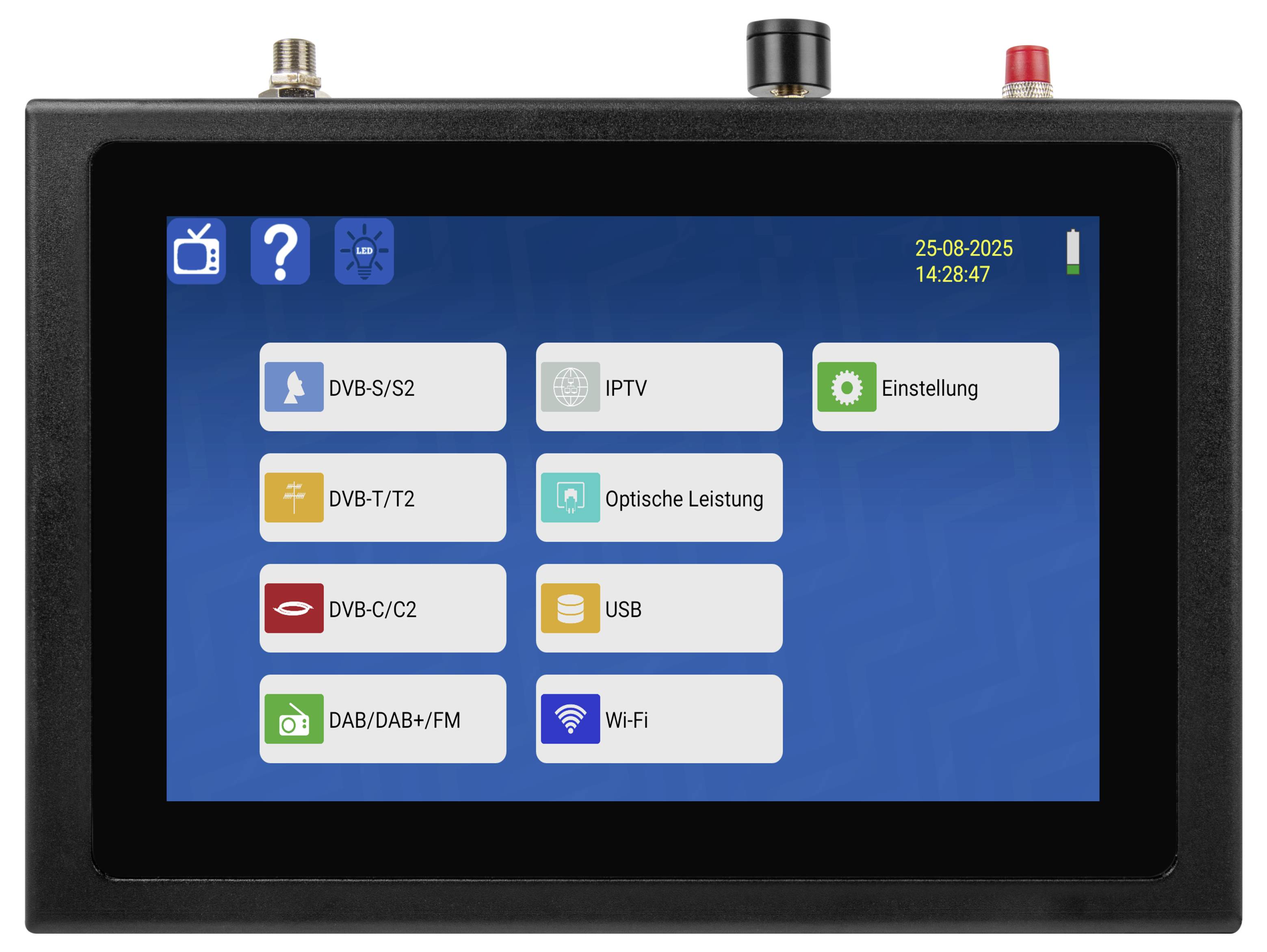

Briljant 8,9 inch aanraakscherm en 4K-video-uitvoer
Het 8,9 inch WQXGA-aanraakscherm met hoge resolutie (2560 × 1600 pixels) zorgt voor een haarscherpe weergave van alle meetwaarden en menu's. Bovendien maakt de 4K-video-uitvoer met maximaal 60 fps een realistische controle van inhoud met hoge resolutie mogelijk.

Alle transmissiestandaarden in één apparaat
OF DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WiFi of optische signalen - de HD 7 Combo V2 dekt alle gangbare ontvangstwijzen en is ideaal geschikt voor installatie, onderhoud en probleemoplossing.

Nauwkeurige real-time analyse voor perfecte uitlijning
De geïntegreerde real-time spectrumanalyse met maximaal 10 fps levert exacte meetresultaten zoals MER, dBµV, VBER, CBER of LBER. Functies zoals constellatiediagram, transpondercontrole, NIT-analyse en azimut- en Elevatieberekening maken een snelle en betrouwbare signaaluitlijning mogelijk.

IPTV, WiFi-analyse en live-TV
Naast klassieke ontvangstpaden kunnen IPTV-streams direct worden getest en weergegeven. Dit wordt aangevuld met een uitgebreide WiFi-analyse en live TV-weergave voor maximale flexibiliteit bij moderne installaties.

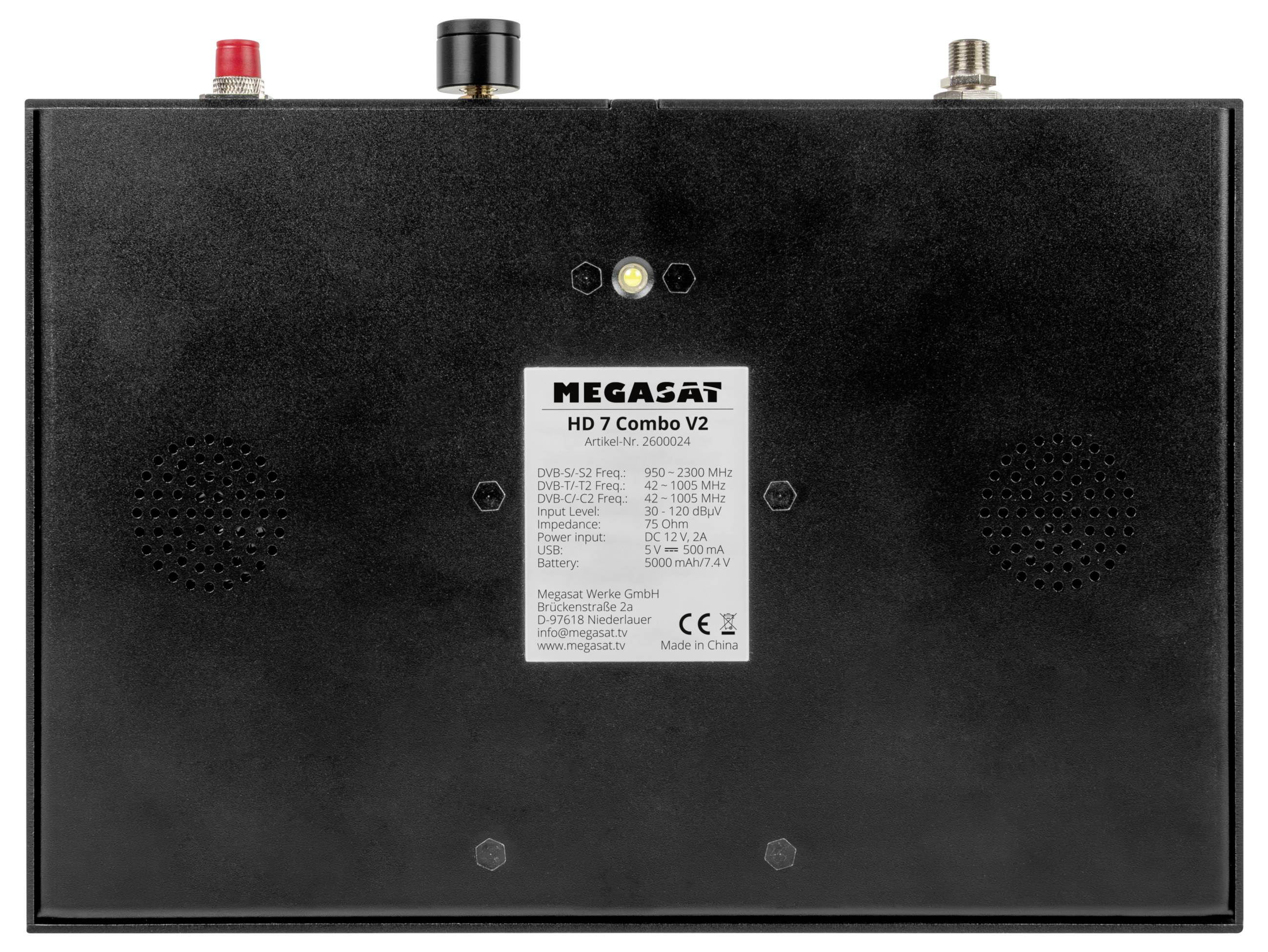

Robuust, mobiel en blijvend
De stabiele aluminium behuizing beschermt de techniek bij dagelijks gebruik. De krachtige 7,4 V/5000 mAh Li-ion-accu met snellaadfunctie zorgt voor lange looptijden. Praktische extra's zoals geïntegreerde LED-zaklamp, luidspreker, USB-interface voor updates en gegevensuitvoer en een meertalig OSD completeren het totaalpakket.

Algemene gegevens
8,9″ (22,6 cm) WQXGA touchscreen-kleurenscherm (2560 × 1600)
Video-uitvoer tot 4K@60 fps (MPEG-1/2/4, H.264, HEVC/H.264, AVS, VC-1, VP8, MVC)
ONTVANGST EN METING: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WiFi en optisch
Live TV-weergave
Real-time spectrumanalyse (10 fps) (MER, dBµV, VBER, CBER, LBER-weergave)
LED-zaklamp geïntegreerd
USB-aansluiting voor firmware-updates en gegevensuitvoer
Geïntegreerde luidspreker
Gegevens- en zenderlijsten kunnen worden opgeslagen
Meertalige OSD (≥ 12 talen)
Aluminium behuizing, compacte constructie
Accu: Li-ion 7,4 V / 5000 mAh (snellaadbaar)
VOEDING: AC 100 – 240 V, DC 12 V / 2 A

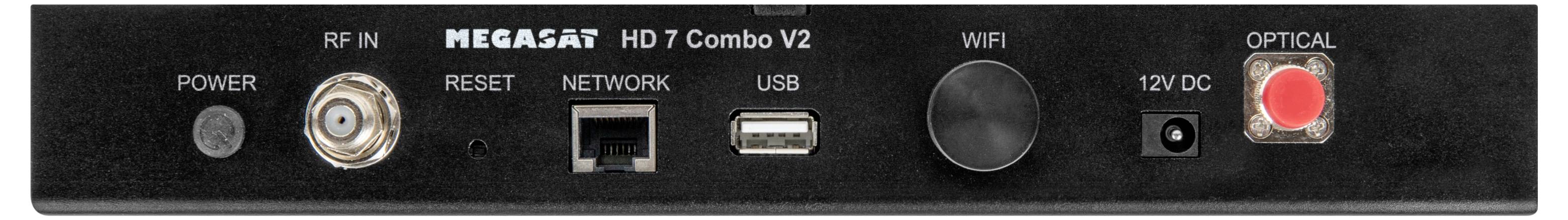

Aansluitingen
1 USB-aansluiting
1 × optische aansluiting
1 × RF/F-aansluiting
1 x 12 V DC-ingang
1 X RJ45 (LAN)
1 × WiFi (geïntegreerd)

DVB-S / -S2
Frequentiebereik: 950 - 2150 MHz
Ingangsniveau: 35 – 120 dBµV
Symboolsnelheid: 1 – 45 Msym/s
Constellatie: QPSK, 8PSK
FEC: 1/2 tot 9/10
MER: 0 - 20 dB
DISEQC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
UNICABLE I & II (EN50494 / EN50607)
Spectrum & constellatie
NIT analyse, transpondercontrole
LNB-indicatie voor kortsluiting en beveiliging
LNB-voedingsspanning: 13/18 V, max. 300 - 400 mA
Kompas/azimut- & Elevatieberekening

DVB-T / -T2 / -C / -C2
Frequentiebereik: 42 – 1005 MHz
Ingangsniveau: 30 – 120 dBµV
Bandbreedtes: 1,7 / 5 / 6 / 7 / 8 MHz
CONSTELLATIE: QPSK, 16QAM, 64QAM, 256QAM, TOT 4096QAM (C2)
FEC: 1/2 tot 9/10
MER: 5 - 40 dB
Spectrum- en tilt-weergave
Auto- en handmatige zoekloop
Echos-monitor (DVB-T/-T2)
DC/AC-MEETFUNCTIE (DVB-C)

DAB / DAB+:
Signaalmeting en spectrale weergave
Weergave van DAB/DAB+-programma's
Meetwaarden: DBµV, SNR, CNR, ACQ, EID

FM
FM-signaalcontrole (incl. richtwaarden voor analoge signalen)
FM-programmaweergave
Niveauweergave in %
Optische ingang
Golflengtebereik: 860 – 1610 nm
Ingangsbereik: –50 dBm tot +20 dBm
Digitale en optische vermogensweergave

Logistieke gegevens
Afmetingen: 255 × 175 × 36 mm (zonder aansluitingen) (B/H/T)
Gewicht: 1184 g
