Name: Lastscheidingsschakelaar Zwart 6 mm² 16 A Siemens 3LD20500TK11
Brand: Siemens
SKU: 2263621
Availability: BackOrder

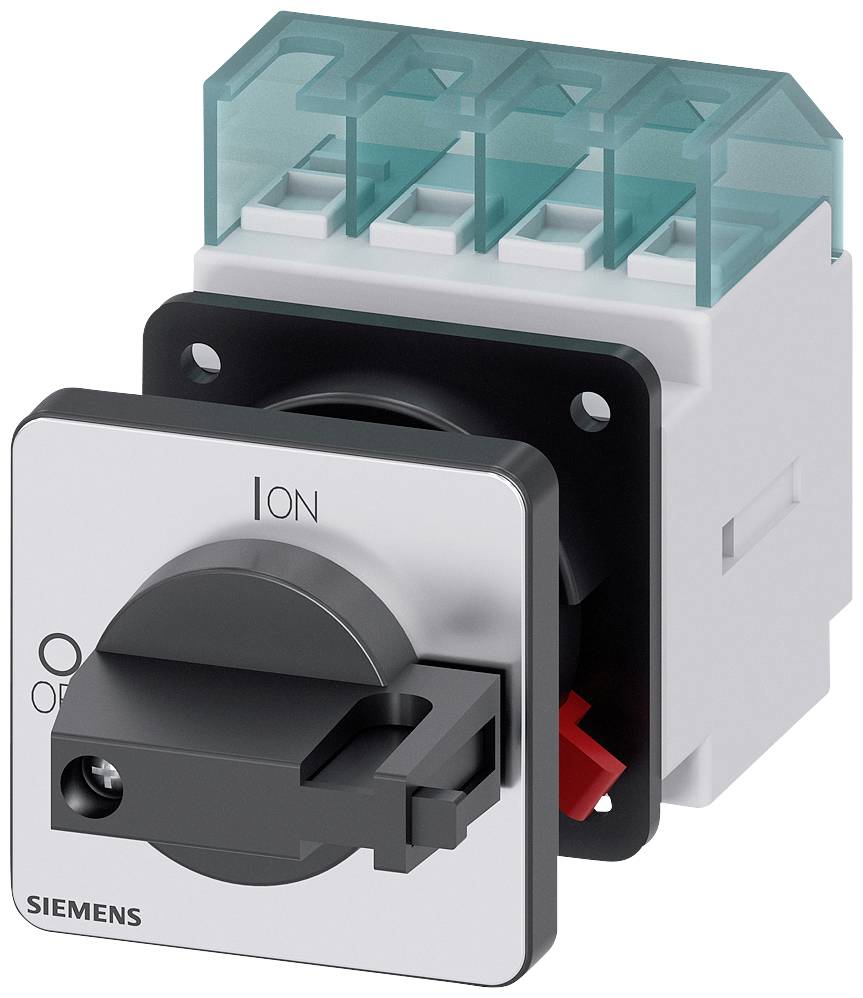

Draaiknop in de uit-stand, gemarkeerd met 'I AAN', 'O UIT'. Merk Siemens. Hoofdschakelaar voor elektrische apparaten.

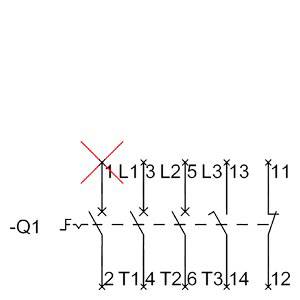

Een elektrisch schakelschema met schakelaars: Links is een schakelaar gemarkeerd met een rood kruis. Verschillende contacten en leidingen zijn weergegeven.

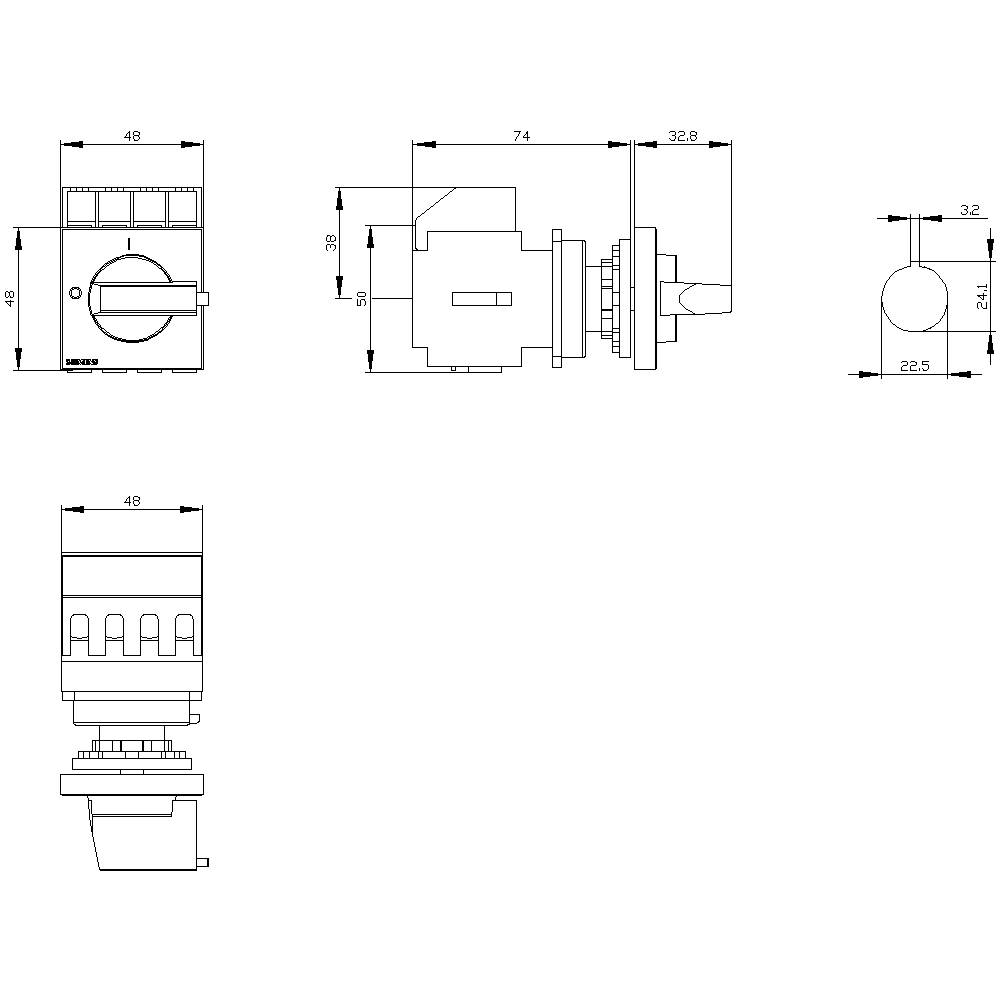

Technische tekening van een schakelaar met verschillende aanzichten en afmetingen in millimeters. Vooraanzicht, zijaanzicht en bovenaanzicht worden weergegeven.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

16 A

Voedingsspanning

690 V/AC

Kleur (specifiek)

Zwart

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 10 nov.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 31,99 / Stuk)

€ 31,99

incl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Aantal schakelaars: 1
Uitvoering van de weergave / voor schakelstandweergave handbedrijf: 1 ON - 0 OFF
Uitvoering van het bedieningselement: Knevel
Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van de elektrische aansluiting / voor hulpcontacten: Aansluitklemmen
Uitvoering handgreep: Knevelaandrijving, zwart
Constructie van het apparaat: Vaste inbouw
Bevestigingswijze: Inbouwapparaat vaste inbouwtechniek
Bevestigingswijze / frontmontage met centrale bevestiging: Ja
Constructie van de schakelaar: Frontbevestigd
Bedrijfsfrequentie: 50 - 60 Hz
Geschikt voor gebruik / hoofdschakelaar: Ja
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 6000
Mechanische levensduur (schakelcycli) / typisch: 100.000
Isolatiespanning: 690 V
Nettogewicht: 192 g
Productuitrusting / vergrendeling: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Beschermingsklasse IP/voorzijde: IP65
Omgevingstemperatuur tijdens gebruik: -25 °C - +55 °C.
Vermogensverlies maximaal: 1,5 W.
Verontreinigingsgraad: 3
Aantal beugelsloten / maximaal: 2
Bedrijfsvermogen / bij AC-23 A / bij 400 V: 7,5 kW
Bedrijfsvermogen / bij AC-3 / bij 690 V: 5,5 kW
Beugeldikte / de beugelsloten / maximaal: 6 mm
Permanente stroom / de voorgeschakelde zekering / conform UL: 50 A.
Permanente stroom / hulpcontact: 10 A.
Productfunctie / vergrendelbaar in UIT-stand: Ja
Schakelfrequentie / maximaal [1/h]: 50
Verliesvermogen per geleider / typisch: 0,5 W.

Soortnaam: Lastscheidingsschakelaar

Voedingsspanning: 690 V/AC

Kleur (specifiek): Zwart

Doorsnede: 6 mm²

Aantal polen: 3

Afm.: (b x h x d) 49 x 66 x 113.5 mm

Nominale stroom: 16 A

Nominale stroom (afgerond): 16 A

Uitvoering: Hoofdschakelaar

Breedte: 49 mm

Hoogte: 66 mm

Diepte: 113.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal polen

Contactsoort

Nominale stroom (afgerond)

Lastscheidingsschakelaar 100 A 3x wisselcontact Siemens 3KD30342ME100

Artikelnummer:2263574

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

3x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 114,99^*

Lastscheidingsschakelaar 100 A 3x wisselcontact Siemens 3KD30342ME400

Artikelnummer:2263575

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

3x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 114,99^*

Lastscheidingsschakelaar 100 A 3x wisselcontact Siemens 3KD30442ME100

Artikelnummer:2263579

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

3x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 139,99^*

Lastscheidingsschakelaar 100 A 3x wisselcontact Siemens 3KD30442ME400

Artikelnummer:2263580

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

3x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 139,99^*

Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30302ME100

Artikelnummer:2263571

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

4x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 124,99^*

Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30302ME200

Artikelnummer:2263572

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

4x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 124,99^*

Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30402ME100

Artikelnummer:2263576

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

4x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30402ME200

Artikelnummer:2263577

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

4x wisselcontact

100 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

Lastscheidingsschakelaar 1000 A 8x NO, 8x NC Siemens 3KD50300QE100

Artikelnummer:2263601

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

8x NO

1000 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.509,00^*

Lastscheidingsschakelaar 1000 A 8x NO, 8x NC Siemens 3KD50300QE200

Artikelnummer:2263602

Leverbaar ma. 9 nov.

Verzending door Conrad Electronic

8x NO

1000 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.509,00^*

Documenten en downloads

Datablad

Datablad 2263621 Lastscheidingsschakelaar Zwart 6 mm² 16 A Siemens 3LD20500TK11

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263621 Lastscheidingsschakelaar Zwart 6 mm² 16 A Siemens 3LD20500TK11

Omschrijving

SENTRON, lastscheidingsschakelaar 3LD, hoofdschakelaar, 3-polig, IU: 16 A, bedrijfsprestaties / bij AC-23 A bij 400 V: 7,5 kW, frontpaneel bevestigd, knokkelaandrijving, zwart, centrale bevestiging 22,5mm van de Handb hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD2 voor het veilig uitschakelen van lasten in veel gebieden, zoals draaistroommotoren, airco- en ventilatiesystemen, in machines voor het bewerken en verwerken van machines en transportinstallaties, in de chemische of voedings- en drankenindustrie.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 250 A door de afsluitbaarheid van de draaiaandrijving. Beschermingsklasse tot IP 65 met ingekapselde behuizing voor toepassingen buitenshuis. Veelzijdig en wereldwijd te gebruiken dankzij internationale IEC-, UL- en scheepsbouw-goedkeuringen.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.
