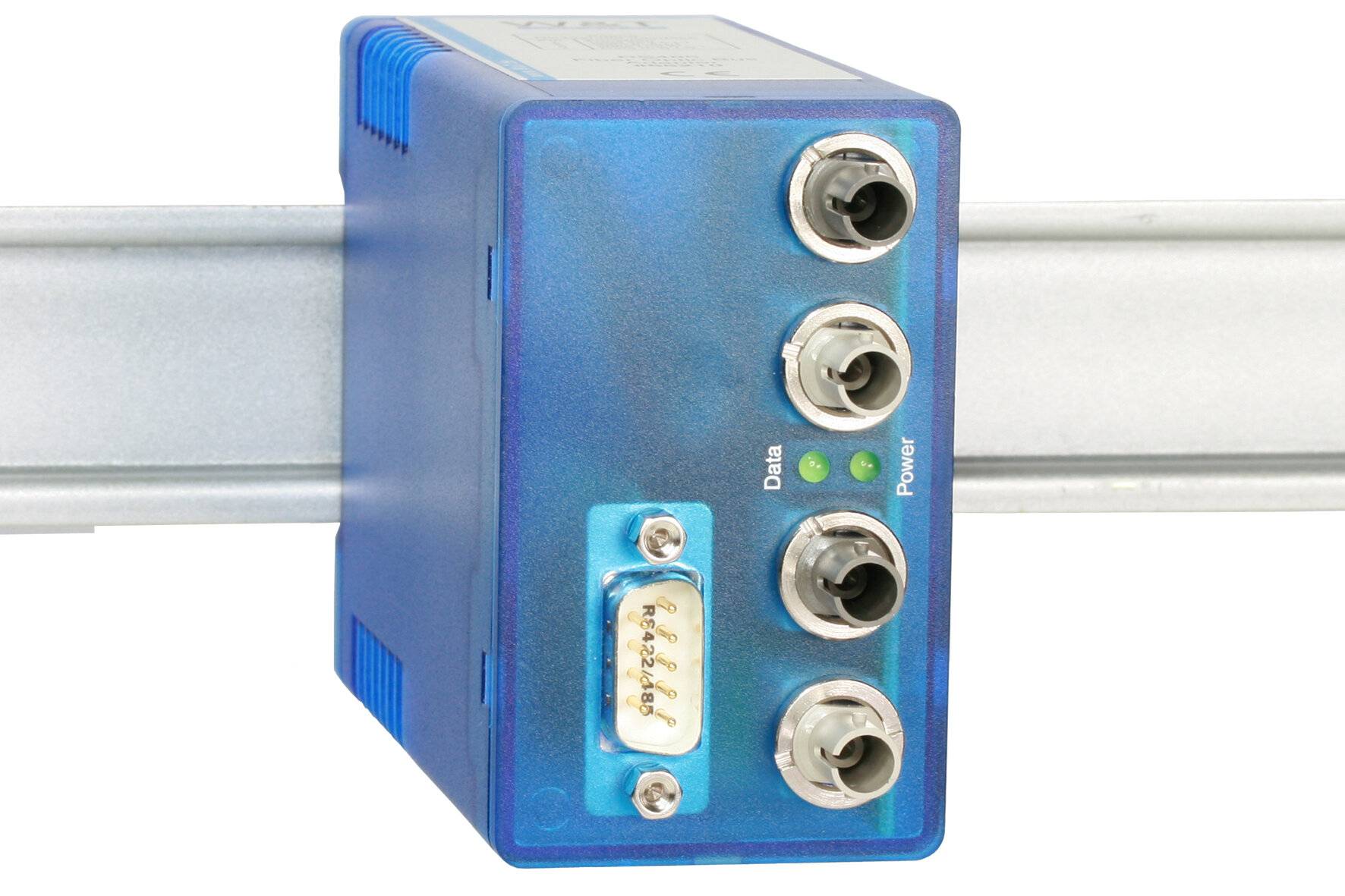

Interface glasvezelbus ST RS485
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Aansluitingen en weergaven: Seriële poort: RS485 interface 9-pins SUB-D connector Fiber optic poort: ST-connector SMA-connector op aanvraag Bedieningsmodi: 4-draads met automatische besturing 2-draads met automatische besturing Schakeltijd: ca. 10µs voor omschakeling van datatransmissie naar ontvangst met RS485 automatische besturing (verandering op aanvraag) Baudrate: 0...1,5MBaud Dataformaat: any Ondersteunde topologieën: Bus en ster, maar geen ringstructuren Ondersteunde signalen: RxD, TxD Cascademogelijkheid: 5 adapters @115KBaud, 32 adapters @19.2KBaud Glasvezelmedium: Multimode glasvezel 50/125μm, 62,5/125μm Golflengte: 820nm Optisch budget: 50/125μm: typ. 9,6dB, min. 4,2dB 62,5/125μm: typ. 13,4dB, min. 8,0dB Maximale afstand: 50/125μm: typ. 3200m, min. 1400m @3dB/km 62.5/125μm: typisch 3800m, min. 2200m @3.5dB/km Galvanische isolatie: Isolatiespanning min. 1kV DC tussen voeding en seriële poort Voedingsspanning: 12...24V AC/DC Stroomverbruik: typ. 80mA @12V DC, 40mA @24V DC Voedingsaansluiting: insteekbare schroefklem, 5..08mm pitch Labeling "L+" en "M" Displays: 1x LED Data 1x LED Power Behuizing en andere gegevens: Behuizing: Kunststof behuizing voor top-hat rail montage 105 x 45 x 75mm (L x B x H) Beschermingsklasse: IP20 Gewicht: ca. 100g Omgevingstemperatuur: Opslaan: -40..+70°C Bedrijf in niet-gerijpte montage: 0..+60°C Bedrijf in gerijpte montage 0..+50°C Toelaatbare luchtvochtigheid: 5..95% relatieve luchtvochtigheid (niet condenserend) Levensduur: > 25 jaar bij 25°C omgevingstemperatuur
- Interfaces
Schroefklemmen
105 mm
- Breedte
45 mm
- Hoogte
75 mm
- Gewicht
100 g
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 806331460 Interface glasvezelbus ST RS485
Omschrijving
Interfaces: 1 x RS485 9-polige D-sub connector 2 en 4-draads werking 2 x multimode glasvezel ST connector Management & connectiviteit: Geen instelling van transmissieparameters nodig Transmissie van twee datakanalen Storingvrije transmissie over een afstand tot 3800 meter per segment Galvanische isolatie van bijna elke hoogte tussen de aangesloten apparaten Voeding: Externe voeding 12V-24V AC/DC via insteekbare schroefaansluiting galvanisch geïsoleerde voedingsaansluiting Normen & Co. Voldoet aan normen in zowel kantoor- als industriële omgevingen: Hoge immuniteit tegen interferentie voor industriële omgevingen Lage interferentie-emissie voor residentiële en commerciële gebieden
Accessoires
(*Alle prijzen zijn excl. btw.)De noodzakelijke accessoires zijn nodig om het artikel te gebruiken zoals beschreven
