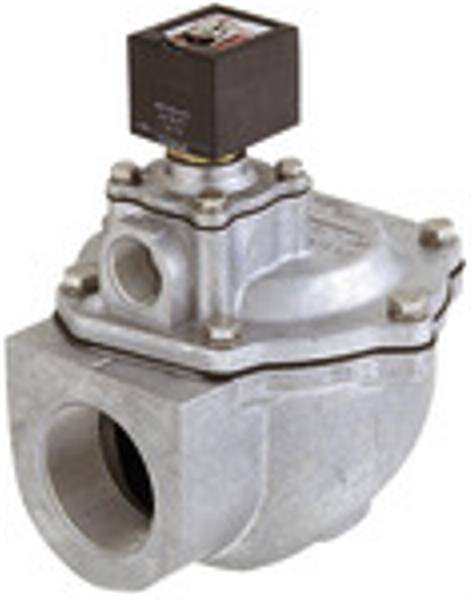

Name: Impulsmembraanventiel, NC, 230V, 50-60 Hz int. servost., G2 1/2
Brand: Riegler
SKU: 801852220

Technische specificaties

Soortnaam: Impulsmembraanventiel

Afleesbereik (min.): 0.35 bar

Afleesbereik (max.): 8.5 bar

Bedrijfstemperatuurbereik: -20 °C (min)

Min. bedrijfstemperatuur: -20 °C

Fabrikantnr.: MV 4215

Afm.: (l x b x h) 307 x 251 x 165 mm

Operationele druk (max.): 8.5 bar

Werkingsdruk (min.): 0.35 bar

Bedrijfsdruk: 0.35 tot 8.5 bar

Aandrijving: Perslucht

Breedte: 251 mm

Buis-Ø: 66 DN

Hoogte: 165 mm

: 307 mm

Materiaal (behuizing): Aluminium

Afdichtmateriaal: NBR

Max. medium temperatuur: 85 °C

Min. medium temperatuur: -20 °C

Max. omgevingstemperatuur: 85 °C

Min. omgevingstemperatuur: -20 °C

Gewicht: 3.0590000000000002 kg

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 801852220 Impulsmembraanventiel, NC, 230V, 50-60 Hz int. servost., G2 1/2

Omschrijving

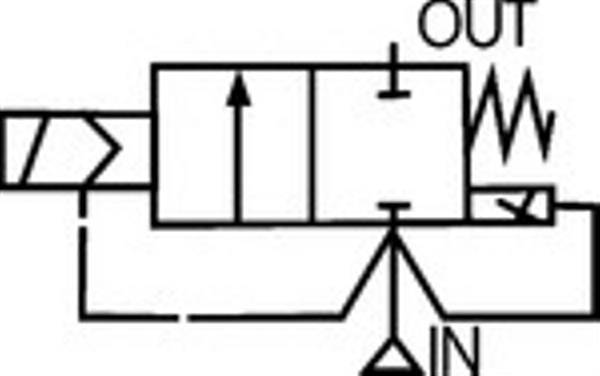

Impulsmembraanventiel, NC, 230 V, 50 - 60 Hz interne servosturing, med.temp. max. 85 °C, G 2 1/2, PN 0,35 - 8,5 bar, Membraan CR. Moderne milieubescherming vereist geschikte reinigingsprocessen. Stoffiltersystemen zijn een onmisbaar onderdeel voor de bestrijding van luchtverontreiniging. Voor het reinigen van de daar gebruikte doekfilters worden met korte tussenpozen drukpulsen in de doekfilters geblazen, tegen de hoofdstroomrichting in. De hiervoor gebruikte magneetventielen kenmerken zich door toepassingsspecifieke ontwerpkenmerken: - Hoekontwerp voor optimale luchtstroom - Volledige ventieldoorsnede bij de ventielzitting - Extreem korte schakeltijden - Geluidsarme werking dankzij ingebouwde geluiddempers (maat 1 1/2 tot 2 1/2 achteraf te monteren) - Eenvoudig qua onderhoud en reparatie dankzij gemakkelijk verkrijgbare membraan- en slijtdelen Het ventiel is niet geschikt als afsluitvoorziening voor standaardtoepassingen.
