ETIMAT 10 installatieautomaat B 16A 1P 1M 10kA

Beschrijving:
Betrouwbare en beproefde ETIMAT 10 overstroombeveiligingen

ETIMAT 10 overstroombeveiligingen worden gebruikt om elektrische installaties in woon-, openbare en industriële gebouwen te beschermen. Ze bieden betrouwbare bescherming tegen kortsluiting en overbelasting in beveiligde elektrische circuits.

Technische parameters

- Catalogusnummer:

Individueel identificatienummer toegekend door de fabrikant.

002121716

- Artikelcode:

Producttype gespecificeerd door de fabrikant.

ETIMAT 10 1p B16

- Klassenaam:

Overstroombeveiligingen worden gebruikt voor de bescherming van elektrische installaties in woon-, openbare en industriële gebouwen.

Overstroombeveiliging

- Nominale stroom [A]:

De door de fabrikant bepaalde stroomwaarde die het apparaat kan geleiden tijdens continu bedrijf, bij een specifieke referentietemperatuur van de omgevingslucht.

16

- Uitschakelkarakteristieken:

Overstroombeveiligingen moeten werkingskarakteristieken hebben die een adequate bescherming van het circuit garanderen zonder voortijdige of vertraagde uitschakeling te veroorzaken.
Gestandaardiseerd Directe uitschakelbereiken:
- Type B (boven 7,6 cm tot en met 12,7 cm)
- Type C (boven 12,7 cm tot en met 25,4 cm)
- Type D (boven 25,4 cm tot en met 50,4 cm)

B

- Aantal polen:

Versie van een bepaalde modulaire schakelaar: enkel-, dubbel-, drie- en vierpolig.

1

- Kortsluitstroom [kA]:

Overstroom die optreedt in geval van een kortsluiting als gevolg van een fout of onjuiste aansluiting in een elektrisch circuit.

10

- Nominale wisselspanning [V]:

De nominale wisselspanning is de elektrische spanning die is gespecificeerd voor een bepaald apparaat en die wordt aanbevolen of maximaal is toegestaan voor een correcte en veilige werking. Deze waarde wordt door de fabrikant van het apparaat verstrekt en wordt meegenomen in het ontwerp- en gebruiksproces.

230/400

- Nominale gelijkspanning [V]:

De nominale gelijkspanning is de elektrische spanning die voor een bepaald apparaat is gespecificeerd en die wordt aanbevolen of maximaal is toegestaan voor een correcte en veilige werking. Dit is de waarde die door de fabrikant van het apparaat wordt opgegeven en waarmee rekening wordt gehouden bij het ontwerp en gebruik ervan.

60

- Nominale frequentie [Hz]:

De frequentie van de voedingsspanning waarop het elektrische apparaat is ontworpen om te werken en waarnaar andere waarden die het apparaat karakteriseren verwijzen.

50/60

- Piekspanning [kV]:

De piekwaarde van een spanningspiek met een specifieke vorm en polariteit die het elektrische apparaat onder specifieke testomstandigheden zonder schade kan weerstaan, waarnaar de waarden van de isolatieafstanden verwijzen.

6

- IP-beschermingsgraad:

De mate van bescherming tegen toegang tot gevaarlijke onderdelen en tegen het binnendringen van vaste vreemde voorwerpen en/of tegen het binnendringen van water, bepaald volgens de EN 60529-norm.

IP20

- Omgevingstemperatuur [°C]

Bepaald onder gegeven omstandigheden, de temperatuur van de lucht rondom de complete connector. In het geval van schakelaars die in de behuizing zijn geïnstalleerd, is dit de luchttemperatuur buiten de behuizing.

-25 tot +55

- Contactafstand [mm]:

De afstand tussen de hoofdcontacten van de schakelaars in open toestand, uitgedrukt in millimeters.

>3

- Draadaansluiting [mm²]:

De grootte van de aansluitklem van de connector die de aansluiting van een draad met de juiste doorsnede mogelijk maakt, uitgedrukt in mm².

1 - 25

- Bedrijfspositie:

De positie waarin het apparaat kan werken, bijv. Horizontaal, verticaal, van boven, aan de zijkant.

elk

- Normen:

Normen en standaarden volgens welke de betreffende schakelaar is ontworpen, getest en gecertificeerd.

IEC/EN 60898-1,
IEC 60947-2

- Functie:

Miniatuurstroomonderbreker, MCB (miniatuurstroomonderbreker)

MCB

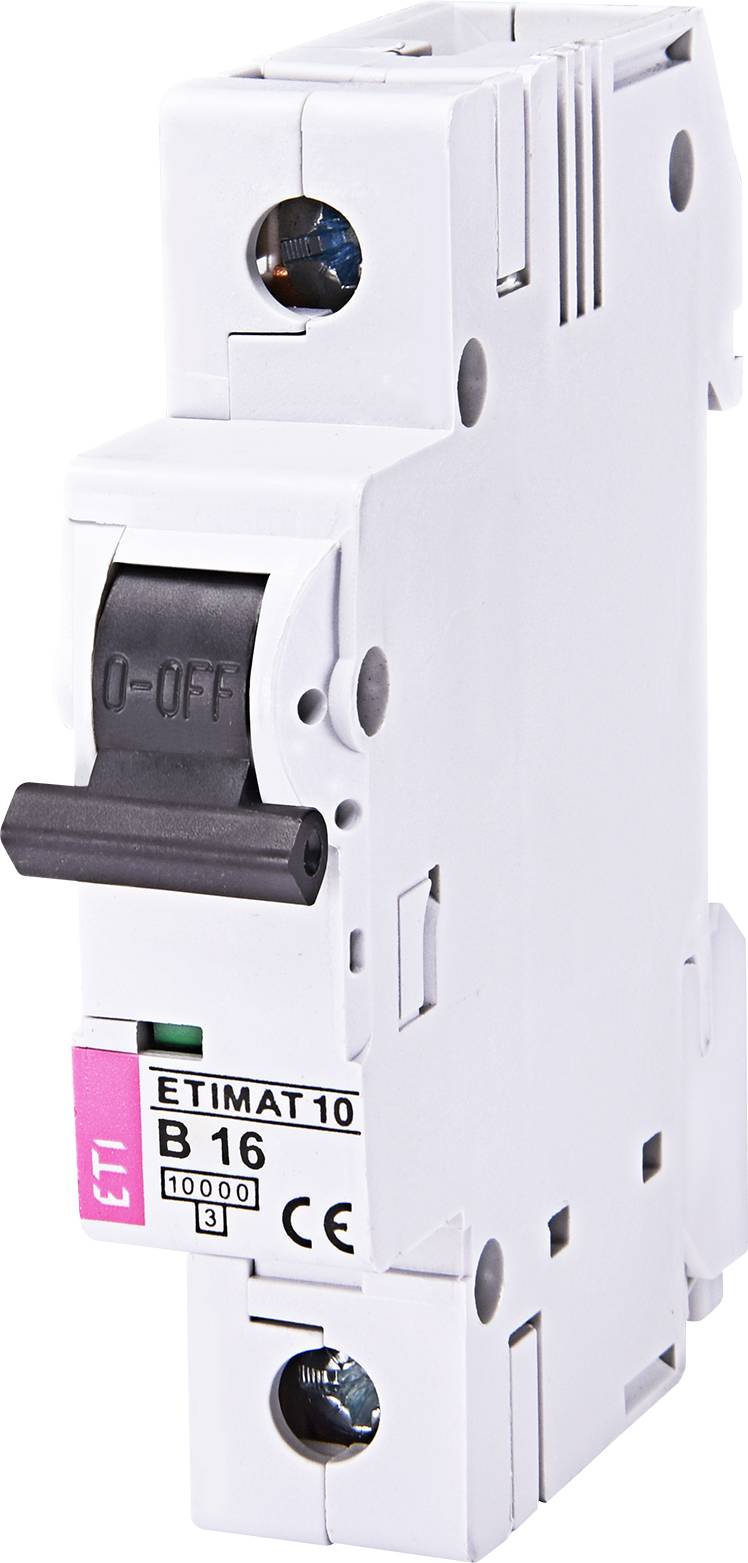

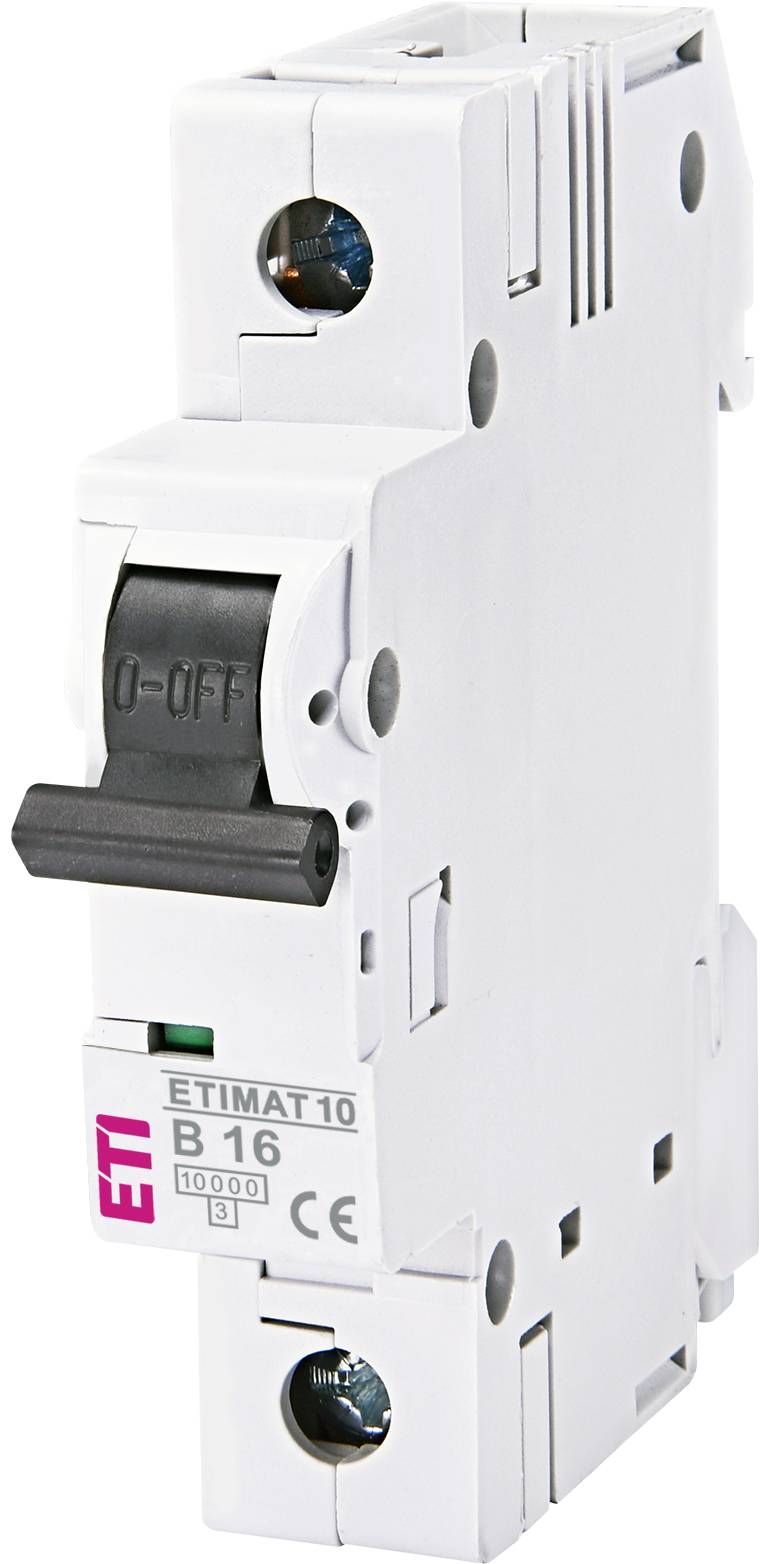

Productfoto

3D

Productvoordelen

- Mogelijkheid tot montage van hulpcontacten (PS ETIMAT 10).

- Mogelijkheid tot montage van een shunt-trip (DA ETIMAT 10).

- Mogelijkheid tot voeding van onder of boven.

- Mogelijkheid tot dubbele aansluiting van de isolatierail - boven en onder.

- Contactstandindicator.

- Mogelijkheid om de hendel in de "Aan"-stand te vergrendelen positie en "Uit"

- "AAN/UIT"-markering op de schakelhendel.

- Elke stroomonderbreker is gemarkeerd met een EAN-code.

- Moderne montagemethode op een TH35-rail en eenvoudige vervanging.

Maattekening

ETISON-curven

Programmafunctionaliteiten:

- Genereren en plotten van t/I-karakteristieken van beveiligingsapparaten

- Aanpassen en testen van beveiligingsinstellingen, onderzoeken van het effect van het wijzigen van de vorm van de beveiligingscurve

- Analyseren van de selectiviteit tussen beveiligingsapparaten

- Simuleren van de belasting- of kortsluitreactie van beveiligingsapparaten

- Definiëren van werkingspunten en randvoorwaarden op basis van reële toepassingen

- Rapporten opstellen voor ontwerpdocumentatie

Zie hoe eenvoudig het is!

Specificaties:
Uitschakelkarakteristiek: B
Aantal polen (totaal): 1
Nominale stroom: 16 A
Nominale spanning: 230/400 V
Nominaal kortsluitonderbrekingsvermogen volgens EN 60898: 10 kA
Spanningstype: AC (DC tot 60V)
Stroombegrenzingsklasse: 3
Frequentie: 50 Hz
Overspanningscategorie: 3
Vervuilingsgraad: 3
Breedte in aantal module-eenheden: 1
Inbouwdiepte: 68 mm
Aanvullende apparatuur mogelijk: Ja
Beschermingsgraad (IP): IP20
Nominale isolatiespanning Ui: 500 V
Omgevingstemperatuur tijdens gebruik: -25 °C
Aantal beveiligde polen: 1
Aansluitbare geleiderdoorsnede massieve kern: 1 mm²
Frequentie: 50 Hz
Aansluitbare geleiderdoorsnede meeraderig: 1 mm²
Nominaal kortsluitonderbrekingsvermogen Icu volgens IEC 60947-2 bij 400 V: 15 kA
Nominaal kortsluitonderbrekingsvermogen Icn volgens EN 60898 bij 400 V: 10 kA
Nominaal kortsluitonderbrekingsvermogen Icn volgens EN 60898 bij 230 V: 10 kA
Nominaal kortsluitonderbrekingsvermogen Icu volgens IEC 60947-2 bij 230 V: 15 kA
