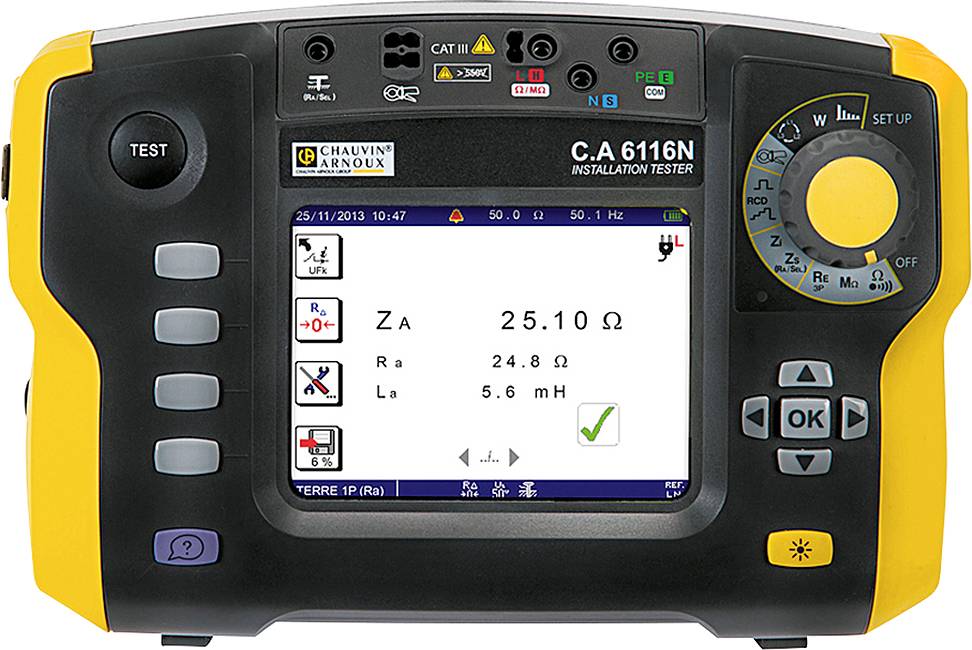

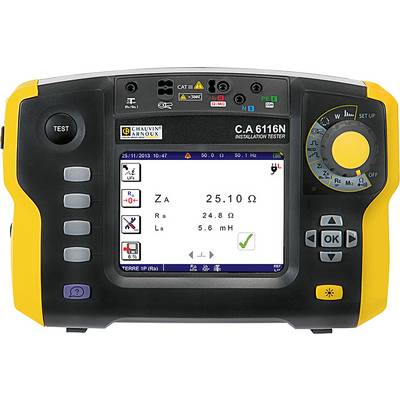

Elektrische installatietester met displayweergave van waarden: impedantie (25,10 Ω), isolatieweerstand (24,8 Ω) en lussenweerstand (5,6 mH).

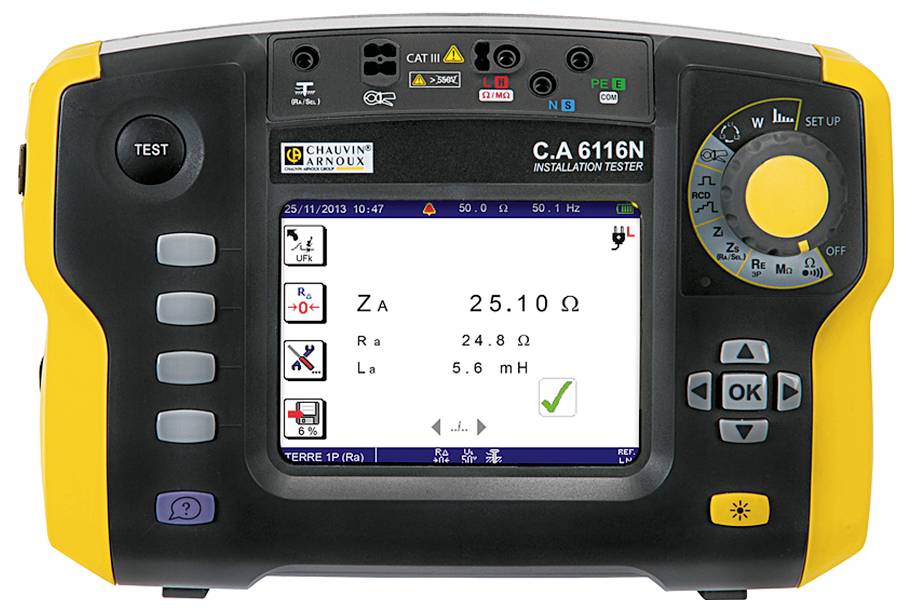

Digitale installatietester C.A 6116N van Chauvin Arnoux met beeldschermweergave voor elektrische metingen, geel-zwart, test- en navigatietoetsen.

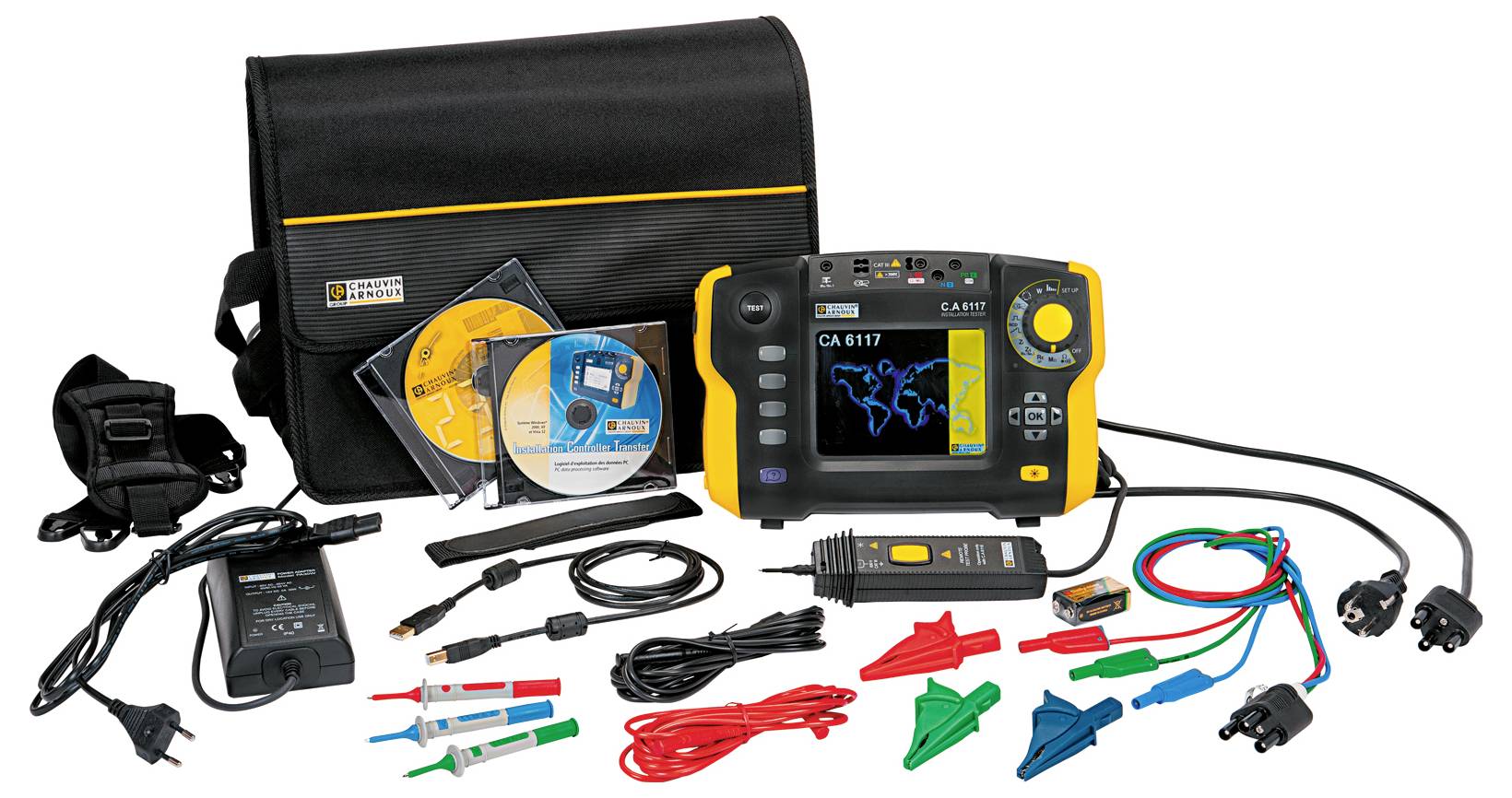

Elektrisch testapparaat met toebehoren zoals kabels, adapters en draagtas. Schermweergave toont elektrisch schakelschema.

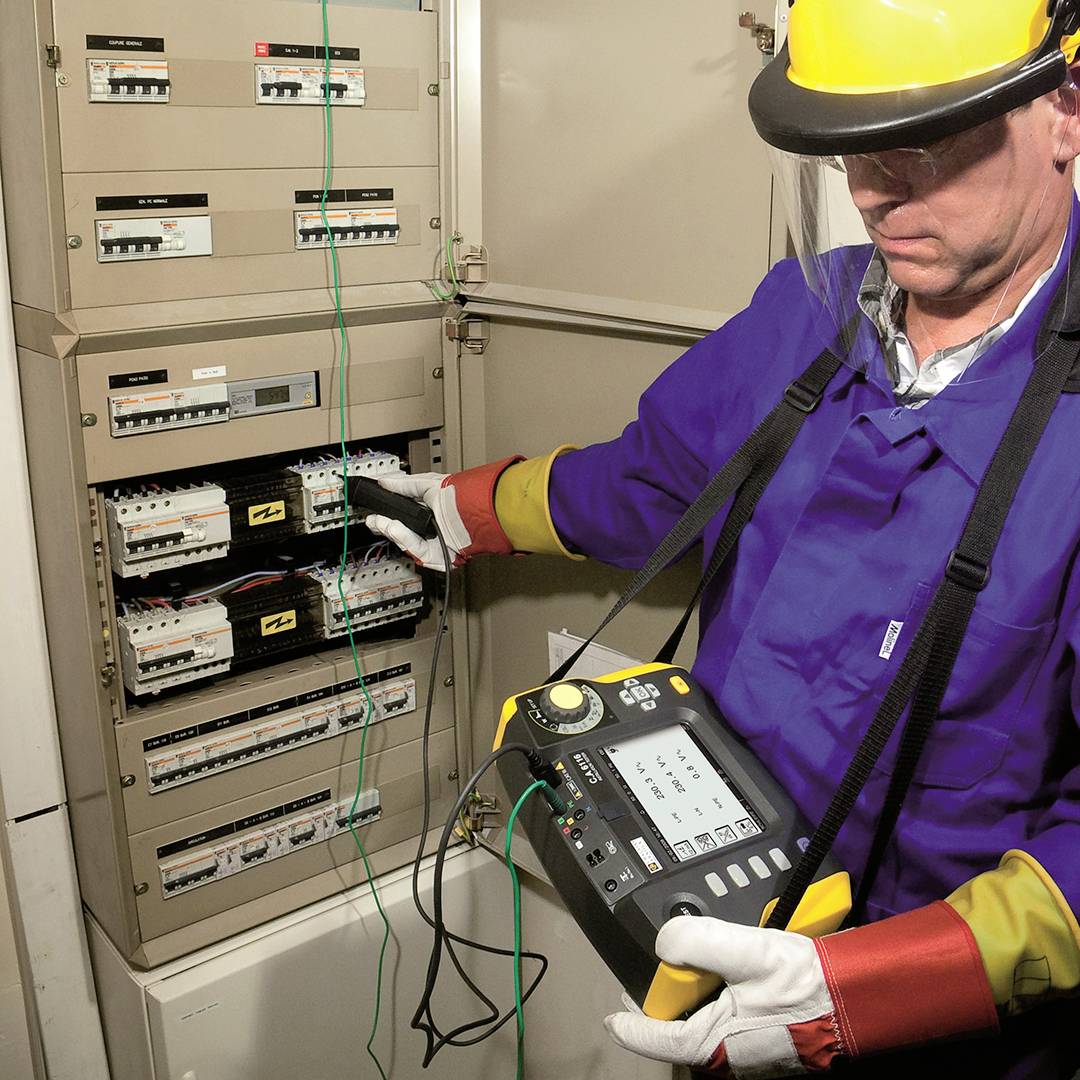

Een elektricien in beschermende uitrusting controleert een schakelkast met een multimeter om elektrische metingen uit te voeren.

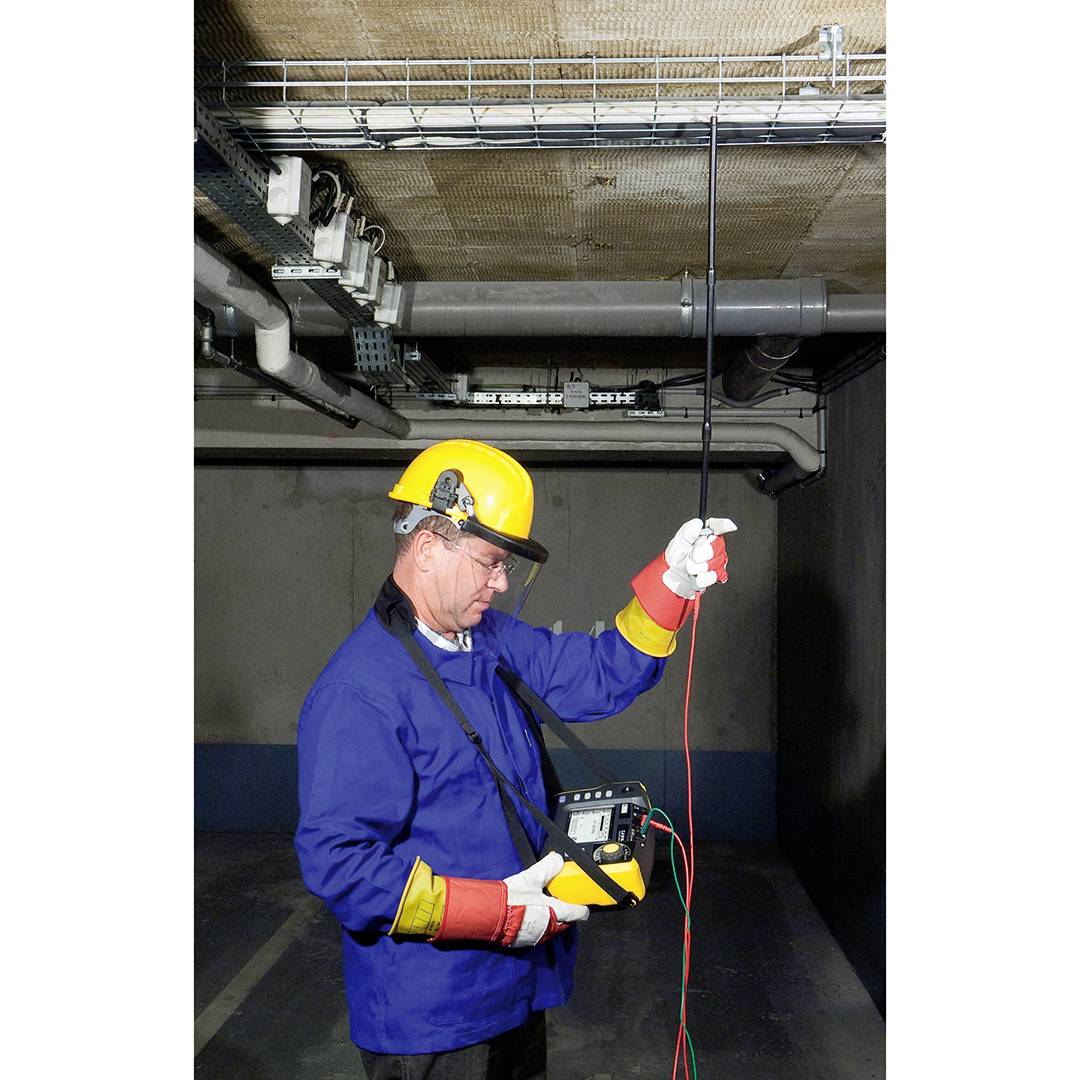

Een man in werkkleding en veiligheidshelm meet met een apparaat de elektrische spanning in een kabel in een industrieel gebouw.

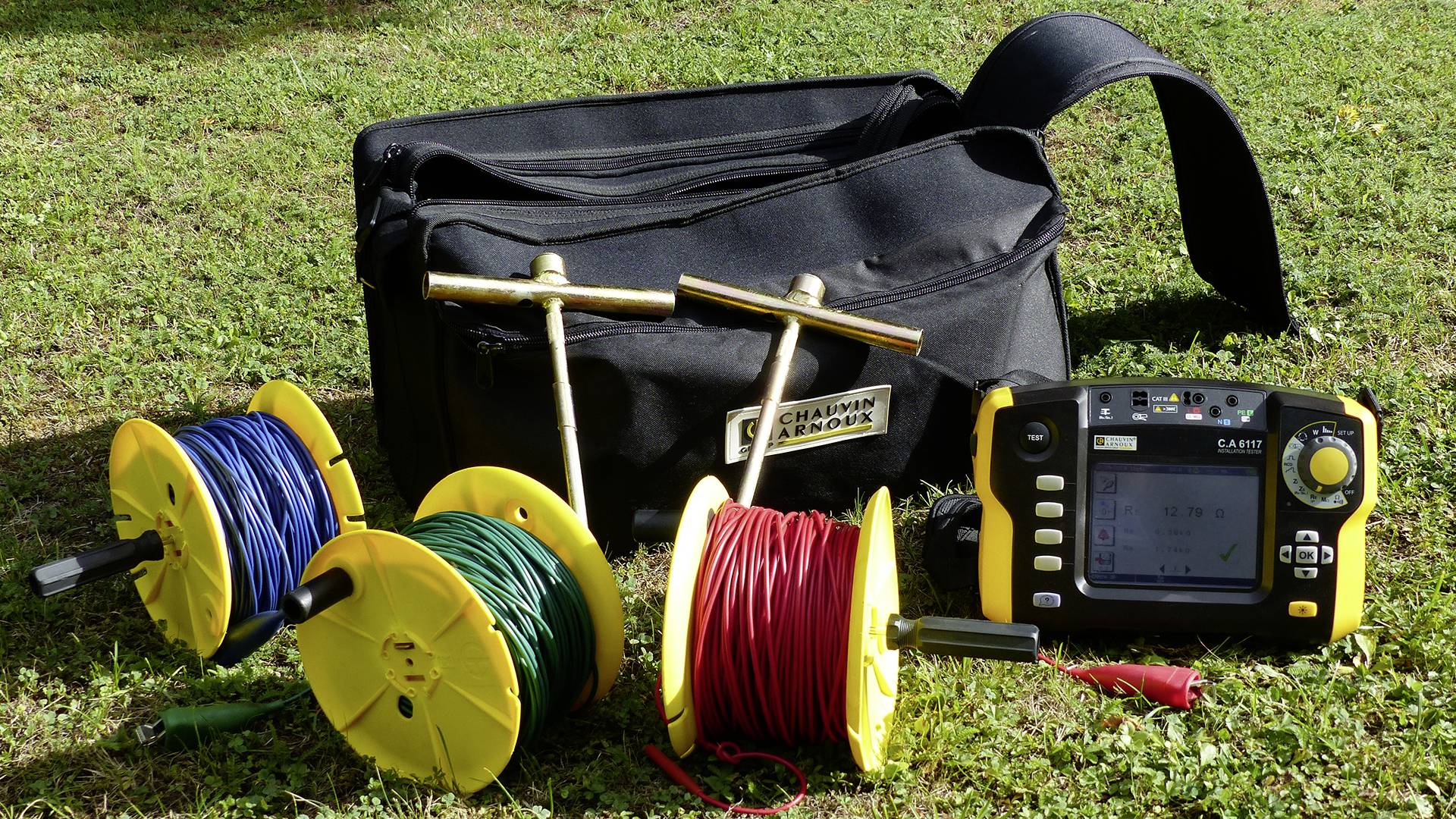

'Meetkoffer met kabelrollen in Geel, Blauw en Rood op het gras; naast een digitaal meetapparaat met display, zwarte tas op de achtergrond.'

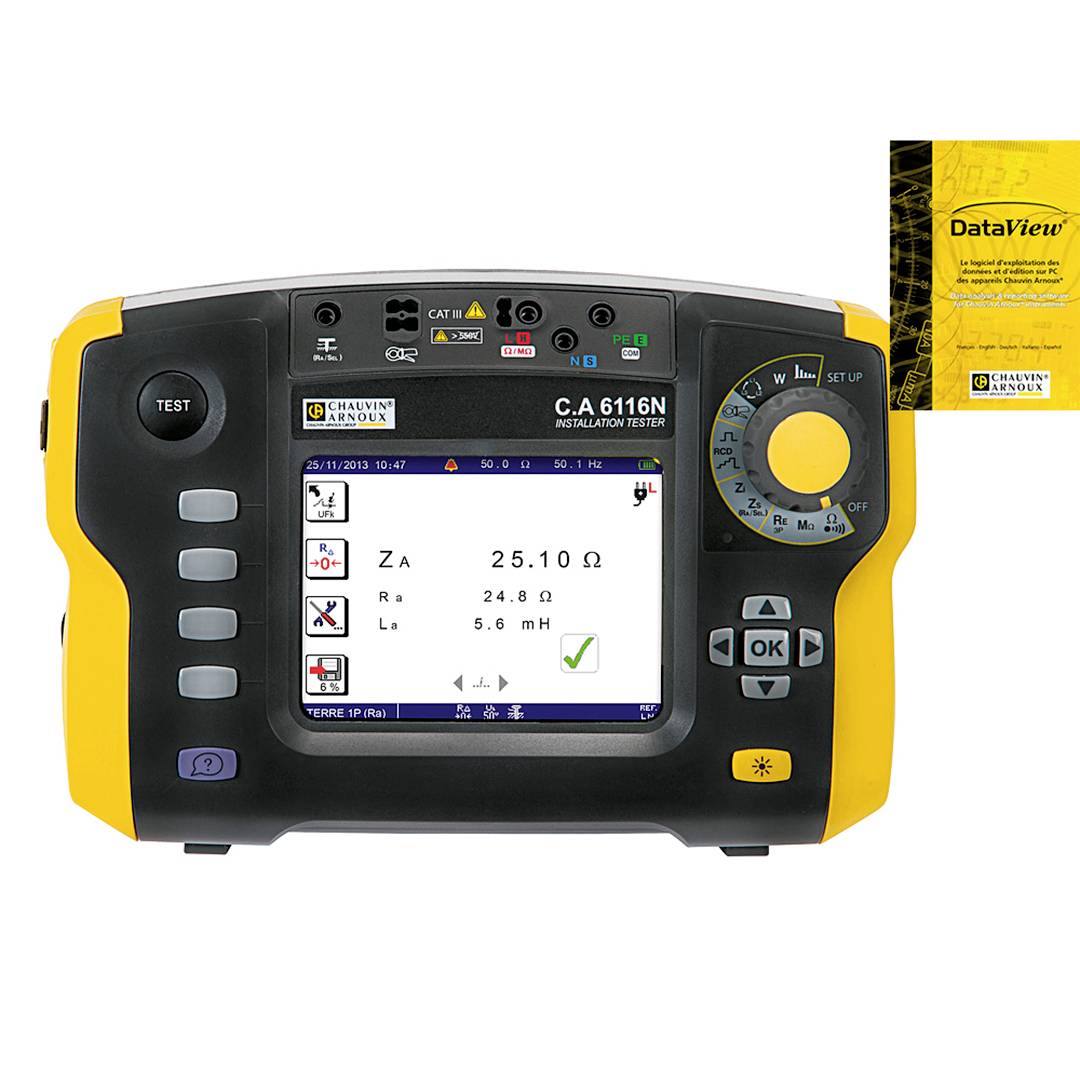

'Installatietester C.A 6116N' toont weerstand 25,1Ω. Apparaat beschikt over display, toetsen en ronde draaiknop, met 'DataView' software.

1/7

Datasheet (PDF)

Leverbaar vr. 11 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.759,50 / Stuk)

€ 1.759,50

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Installatietester C.A 6116N

17 functies
Testen conform de internationale normen: DIN VDE 0100-600/DIN VDE 0105-100/DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Geschikt voor alle netsystemen: TT, TN of IT
Controle van RCD/FI type AC, A, B
Zekeringstabel geïntegreerd
Li-ionaccu

Technische specificaties

DOORGANGSTEST / WEERSTANDSMETING: nominaal / meetbereik / resolutie: > 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% van de weergave + 2 digits)
12 mA / 39,99 Ω en 399,9 Ω / 0,01 en 0,1 Ω /± (1,5% van de weergave + 5 digits) met akoestisch signaal
Meetbereik / resolutie / nauwkeurigheid: 4 kΩ / 1 Ω / ± (1,5% van de weergave + 5 digits)
40-400 kΩ / 10-100 Ω / ± (1,5% van de weergave + 2 digits)
ISOLATIEWEERSTANDSMETING: nominale spanning Utest: 50 / 100 / 250 / 500 / 1000 V DC
Meetbereik / resolutie / nauwkeurigheid: 0,01 MΩ tot 2 GΩ / 10 kΩ tot 1 MΩ / ± (5% van de weergave + 3 digits)
Kortsluitstroom: ≤ 3 mA
AARDINGSMETING: DRIEPOLIGE AARDINGSMETING: 0,50 Ω tot 40 Ω / 0,01 Ω / ± (2% van de weergave + 10 digits)
40 Ω tot 15 kΩ / 0,1 Ω tot 1 Ω / ± (2% van de weergave + 2 digits)
Meetbereik / resolutie / nauwkeurigheid: 15 kΩ tot 40 kΩ / 10 Ω / ± (10% van de weergave + 2 digits)
Verdere gegevens: weerstandsmeting van de hulpsensoren RH & RS (tot 40 kΩ)
Ufk: volgens SEV 3569
SELECTIEVE aardingstest (1 sonde): 0,20 Ω tot 39,99 Ω - 40 Ω tot 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % van de weergave +10 digits) isolatie met tang
LUSIMPEDANTIEMETING (Zs (L-PE) en Zi (L-N resp. L-L)) - AARDINGSTEST ONDER SPANNING (1 SONDE): AARDINGSMETING IN BEDRIJF
Bedrijfsspanning van het systeem / frequentie: 90 V tot 500 V / 15,8 tot 17,5 Hz - 45 Hz tot 65 Hz
Hoge teststroom met FI/RCD-activering (TRIP) Zs (L-PE) & Zi (L-N resp. L-L)
Meetbereik / resolutie / nauwkeurigheid: max. teststroom 7,5 A
(0,050) 0,100 Ω tot 0,5 Ω / 0,001 Ω / ± (10% van de weergave + 20 digits)
0,5 Ω tot 3,999 Ω / 0,001 Ω / ± (5% van de weergave + 20 digits)
3,999 tot 39,99 Ω / 0,01 Ω / ± (5% van de weergave + 2 digits)
39,99 Ω tot 399,99 Ω / 0,1 Ω / ± (5% van de weergave + 2 digits)
Zonder FI/RCD-activering (NO TRIP) (alleen Zs (L-PE)): teststroom: naar keuze 6 mA – 9 mA – 12 mA
0,20 Ω tot 0,99 Ω / 0,01 Ω / ± (15% van de weergave + 10 digits)
1,00 tot 1,99 Ω / 0,01 Ω / ± (15% van de weergave + 3 digits)
2,00 tot 39,99 Ω / 0,01 Ω / ± (10% van de weergave + 3 digits)
40,00 Ω tot 399,9 Ω / 0,1 Ω / ± (5% van de weergave + 2 digits)
400 tot 3 999 Ω / 1 Ω / ± (5 % van de weergave + 2 digits)
Berekening kortsluitstroom Ik (PFC (Zs)), I Sc PSCC (Zi): lekstroom en kortsluitstroom: 0,1 A tot 20 kA
Zekeringstabel in apparaat: ja
Spanningsval ΔU% (Zi): -40% tot +40%
Verdere gegevens: meting van de ohmse en inductieve aandelen van de impedanties Zs en Zi
RCD/FI-BEVEILIGINGSSCHAKELAARTEST TYPE B: bedrijfsspanning van het systeem / frequentie: 90 V tot 275 V / 15,8 Hz tot 17,5 Hz en 45 Hz tot 65 Hz
Δn: Helling / impuls 2 x IΔn impuls 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA impuls 4 IΔn; Duur: 150 ms bij 4 x IΔn resp. 300 ms bij 2 x IΔn
Hellingtest: van 0,2 x IΔn tot 2,2 x IΔn
Activeringstest: 2 x IΔn: IΔN ≤ 200 mA: 2,2 x 2 x IΔn, IΔN > 200 mA: 1,1 x 2 x IΔn
Activeringstest: 4 x IΔn: IΔN ≤ 100 mA: 2,2 x 4 IΔN
VERDERE METINGEN: stroom met stroomtang C177/C177A: 5,0 mA tot 199,9 A (C177A)
Stroom via stroomtang MN77: 0 tot 550 V AC/DC / DC en 15,8 tot 500 Hz
Spanning: 0 tot 550 V AC/DC / DC en 15,8 tot 500 Hz
Frequentie: 10 tot 500 Hz
Fasevolgorde van buitengeleiders 20 tot 500 V AC
Werkelijk vermogen: eenfasig van 0 kW tot 110 kW - draaistroom: van 0 tot 330 kW, gelijktijdige weergave van de golfvorm voor spanning en stroom
Harmonischen: stroom en spanning / tot de 50e orde / THD-F / THD-R.

Soortnaam: Installatietesterset

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT III 600 V
CAT VI 300 V

Interfaces: USB

Afm.: (b x h x d) 280 x 190 x 128 mm

Gewicht: 2.2 kg

: IP53

Meetbereik (VDE): Weerstand van de beschermingsgeleider
Isolatieweerstand
Lekstroom
Aardingsstroom
Contactstroom
Spanning

DIN-norm: DIN IEC 60364
DIN EN 61557

Weergave: Digitaal (LCD)

Breedte: 280 mm

Hoogte: 190 mm

Testprocedure: Automatisch

Spanningsverzorging: Werkt op batterij(en)

Aantal geheugenplaatsen: 1000

Geheugen: Ja

Type: C.A 6116N + Software Dataview

VDE-norm: 0100
0105
0413

Diepte: 128 mm

Documenten en downloads

Datablad

Datablad 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Installatietesterset VDE-norm 0100, 0105, 0413

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Installatietesterset VDE-norm 0100, 0105, 0413

Omschrijving

Multifunctionele installatietester. Veiligheid voor uw elektrische installaties dankzij een krachtig multifunctioneel apparaat

Uitvoering

Testen conform de internationale normen: DIN VDE 0100-600/DIN VDE 0105-100/DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Betrouwbare en eenvoudige aansluittechniek dankzij de contextgevoelige help voor elke functie, die ook aansluitschema's bevat
Geschikt voor alle netsystemen: TT, TN of IT
Controle van RCD/FI type AC, A, B
Geïntegreerde zekeringstabel voor snel aflezen van de resultaten op het apparaat
Een Li-ion-accu geeft het apparaat meer autonomie
Metingen: spanning, stroom met tang, vermogen, golfvormen en harmonischen
Meting van de spanningsval voor een juiste dimensionering van de kabeldiameter
Shunt-meting resolutie 1 mΩ
3 opslagniveaus multifunctionele installatietester 600 V CAT III
17 functies in 1 apparaat.

Omvang van de levering

Installatietester C.A 6116N
Draagtas
Voedingsadapter/oplader type 2
Accupack Li-ion
USB-kabel A/B 180 m met ferriet
Driepolige meetleiding met 3 veiligheidsmeetleidingen (rood, blauw en groen)
3 testpunten Ø 4 mm (rood, blauw en groen)
3 krokodilklemmen (rood, blauw en groen)
2 veiligheidsmeetleidingen 3 m (haaks-recht, rood en zwart)
Driepolig netsnoer
Tweepolig euro-netsnoer
Sonde voor afstandsbediening
Draaglus
Krasbeschermfolie voor beeldscherm (reeds aangebracht)
Draagriem voor werken met vrije handen (4 punten)
Software ICT voor data-export naar CD-ROM
Gebruiksaanwijzing op CD (6 talen)
Veiligheidsinformatieblad (20 talen)

Opmerkingen

Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
