Chauvin Arnoux CA 6163 Machinetester VDE-norm 0113, 0413, 0600, 0660
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 5.767,77 / Stuk)
€ 5.767,77
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
CA 6163 machinetester
- Multifunctionele tester voor het testen van de elektrische veiligheid van machines, schakelkasten en elektrische apparaten met HV-test tot 5,35 kV
- Zeer hoge gebruikersvriendelijkheid door express-commandotoetsen, kleuren-touch-display, hulpschermen met aansluitbeelden, groot meetwaardegeheugen,...
- De modernste communicatie: USB-interface of toegang op afstand via WiFi voor gebruik van de meegeleverde machine-tester-overdrachtsoftware
- Automatische en door de gebruiker gedefinieerde testsequenties, uitbreidbaar met testinstructies met tekst of afbeelding
- Door de gebruiker gedefinieerde visuele controles configureren om op de bijzonderheden van elk teststuk te kunnen reageren
- Grote verscheidenheid aan extra functies voor andere toepassingen (ZS, Zi, Riso, RCD, W, stroom via tang, lekstroommetingen, doorgangstest met 25 A,...)
- Praktische optionele accessoires voor meer veiligheid en efficiëntie bij de metingen (voetschakelaar, waarschuwingslampen, scanner, labelprinter, enz.)
Technische specificaties
- Doorgangstest 2- of 4-aderige meting, 0,1 A, 0,2A, 10 A, spanningsval = u, 25 A.
- Isolatietest 50 GΩ
- Diëlektrische controle
- Controle van RCD/FI type A, AC, B, B+, F, EV
- Lusimpedantie en leidingimpedantie
- Directe lekstroommeting
- Vertradingsstroommeting
- Reserve-lekstroommeting
- Aanraaklekstroom (beoordeeld en ongeëvalueerd)
- Vermogens in eenfase- of draaistroomnetten
- Stroommeting met stroommeettang
- Bepaling van de fasevolgorde
- Soortnaam
Machinetester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 600 V
- Interfaces
USB
WiFi
- Afm.
(l x b x h) 341 x 205 x 407 mm
- Gewicht
16000 g
IP40
IP67
- Meetbereik (VDE)
Verschilstroom
Isolatieweerstand
Vermogen
Vermogensfactor
Schijnbaar rendement
Lusimpedantie
Spanning
Stroom
Werkelijk vermogen
Leklusimpedantie
Meer tonen
- DIN-norm
DIN EN 60204
DIN EN 61439
DIN EN 61557
DIN VDE 0413
DIN VDE 0660
DIN VDE 0113
- Weergave
Digitaal
- Breedte
205 mm
- Hoogte
407 mm
341 mm
- Testprocedure
Automatisch
Handmatig
- Spanningsverzorging
230 V/AC
Werkt op het lichtnet
- Aantal geheugenplaatsen
100.000
- Geheugen
Ja
- Type
CA 6163
- VDE-norm
0113
0413
0600
0660
- Bijzonderheden
Met kleuren-touchscreen
RCD/FI test
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2749760 Chauvin Arnoux CA 6163 Machinetester VDE-norm 0113, 0413, 0600, 0660
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2749760 Chauvin Arnoux CA 6163 Machinetester VDE-norm 0113, 0413, 0600, 0660
Gebruiksaanwijzingen en veiligheidsinformatie 2749760 Chauvin Arnoux CA 6163 Machinetester VDE-norm 0113, 0413, 0600, 0660
Garantievoorwaarden
Garantievoorwaarden 2749760 Chauvin Arnoux CA 6163 Machinetester VDE-norm 0113, 0413, 0600, 0660
Omschrijving
GEBRUIKERSVRIENDELIJKHEID

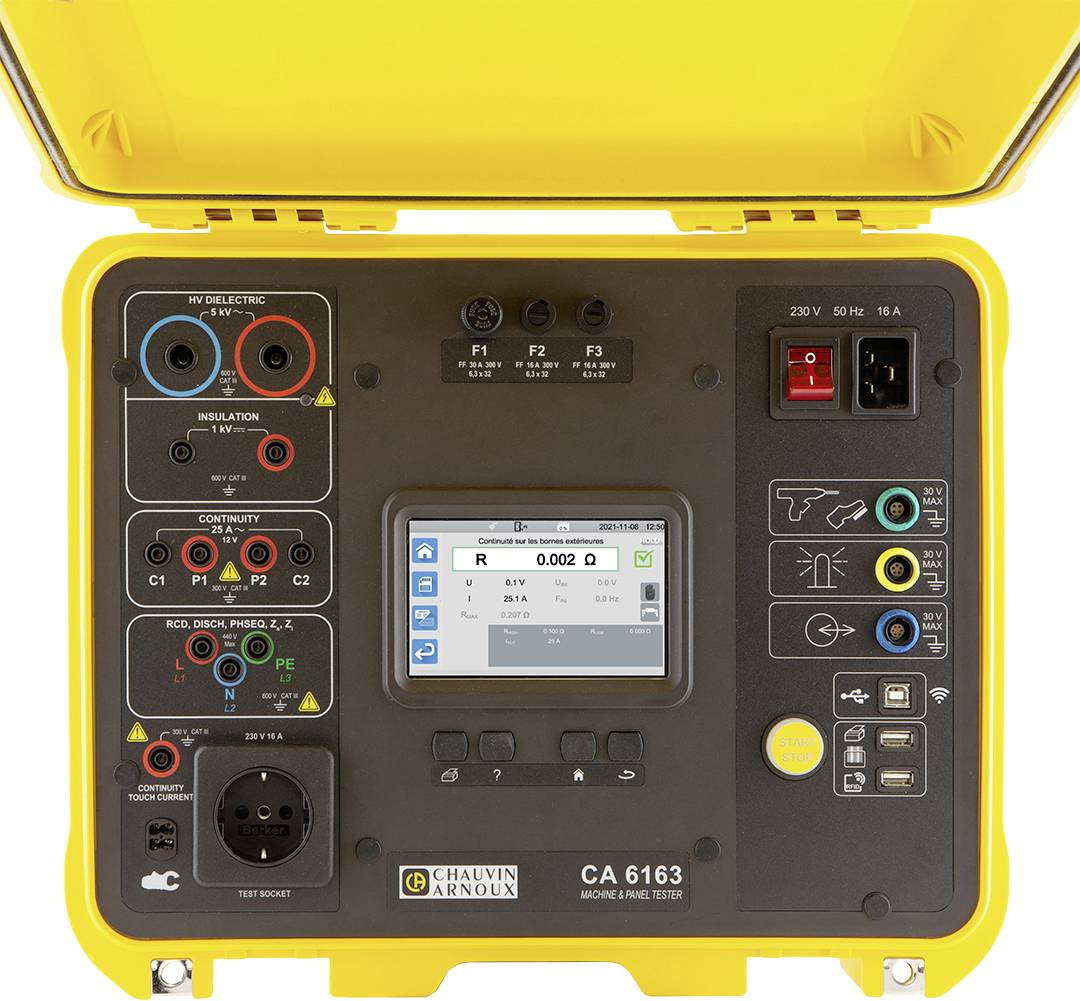

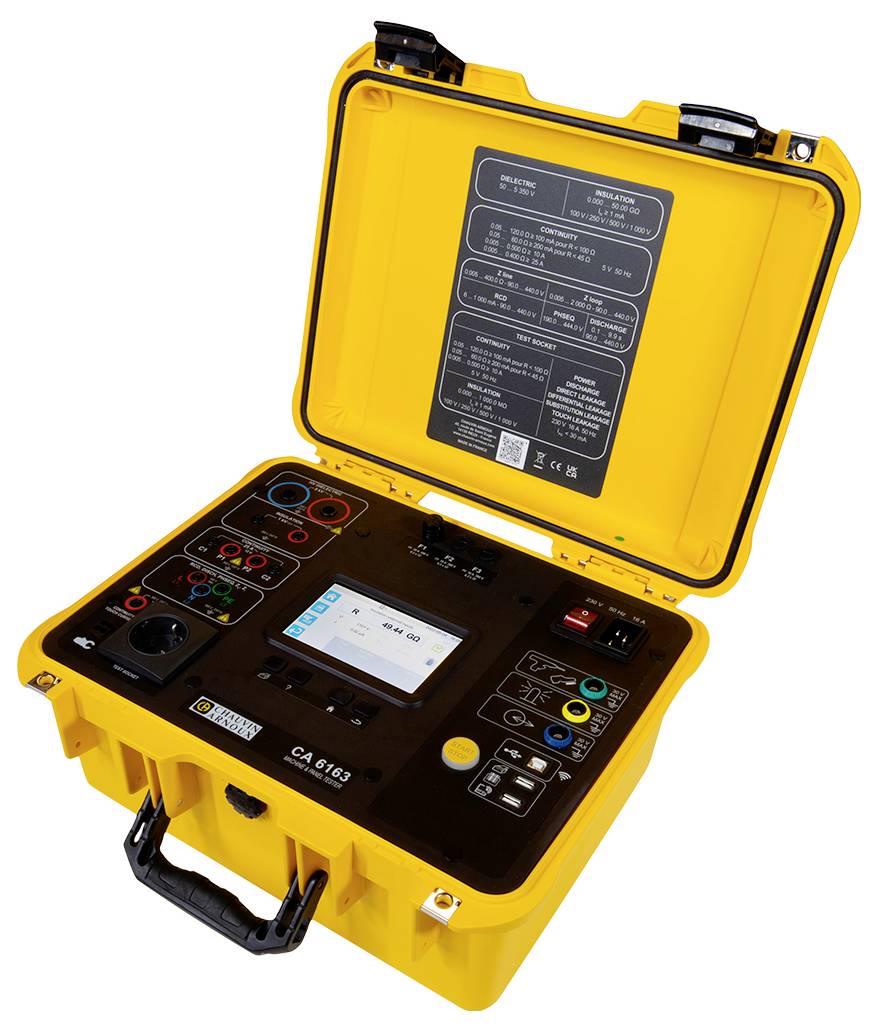

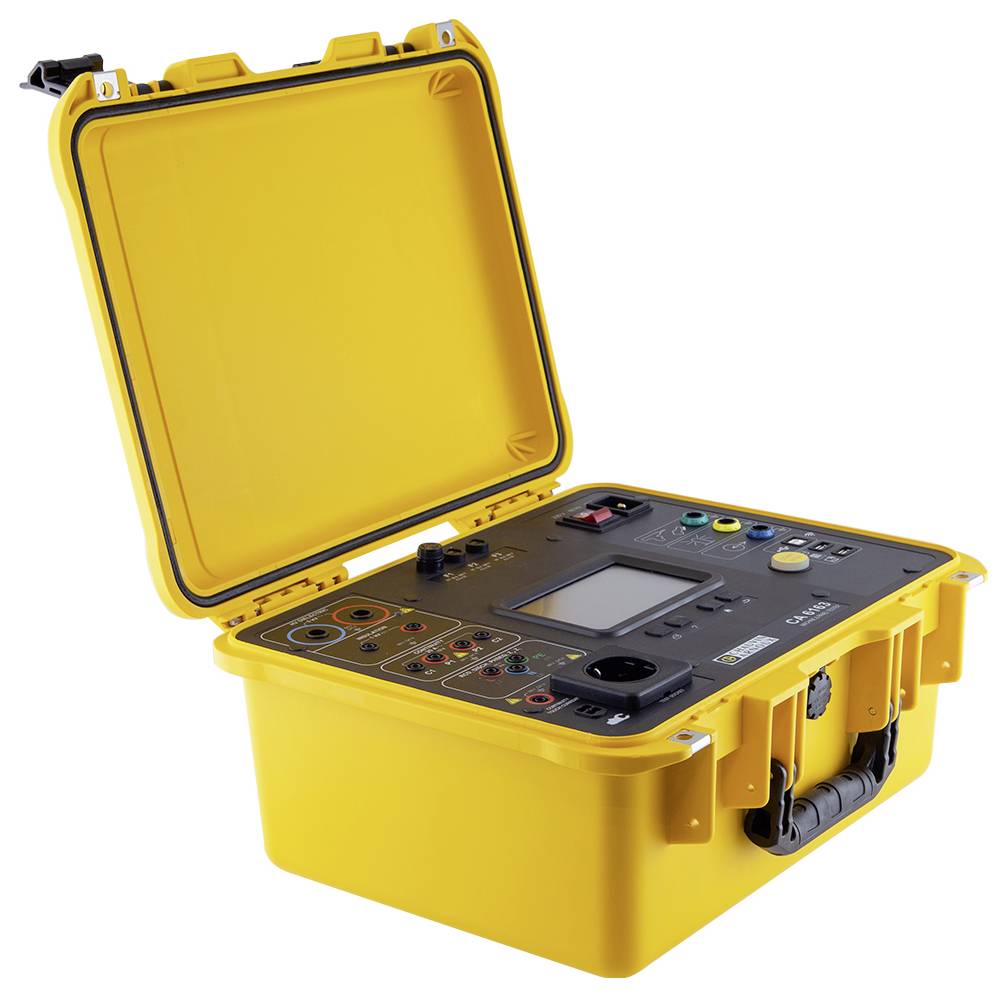

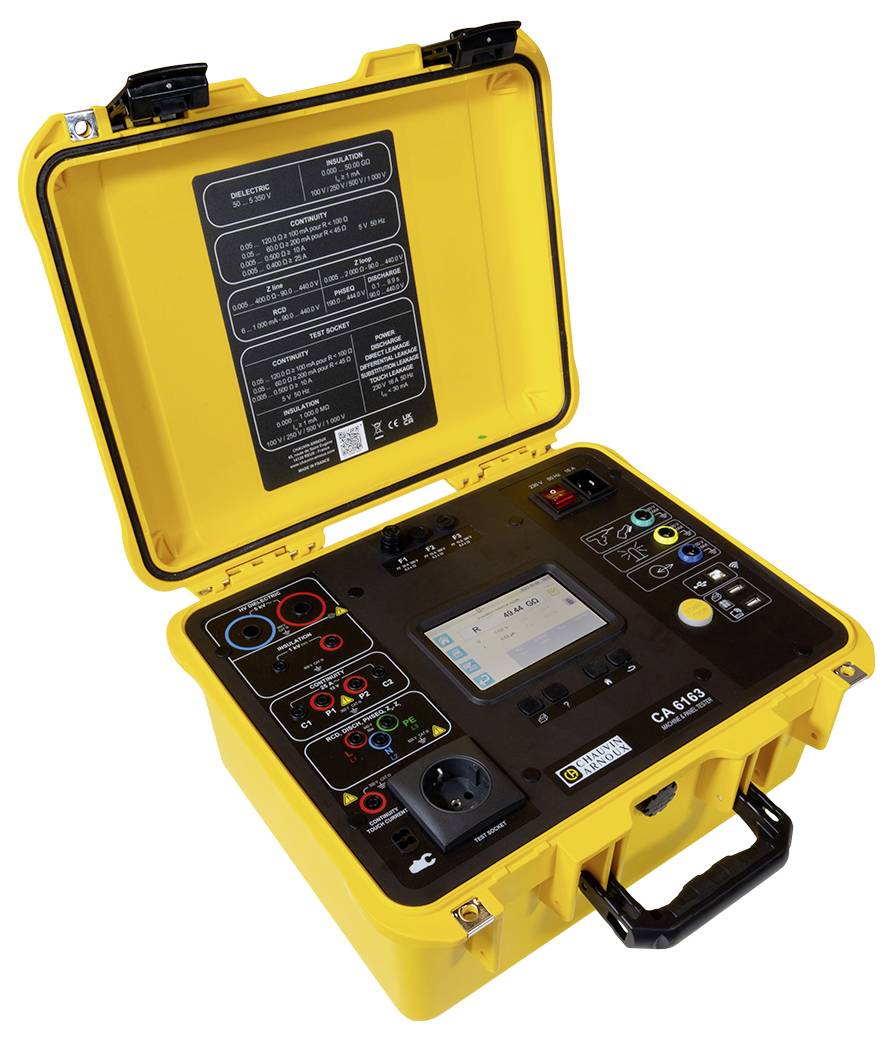

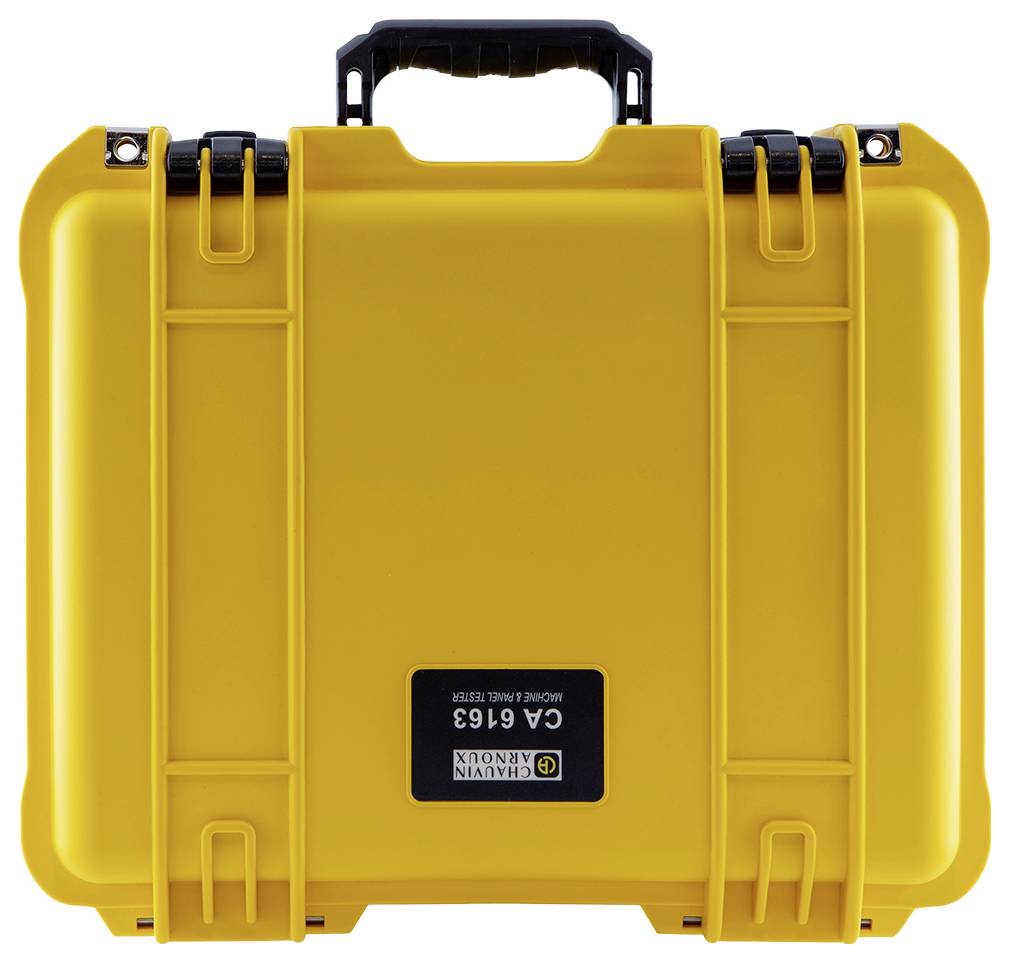

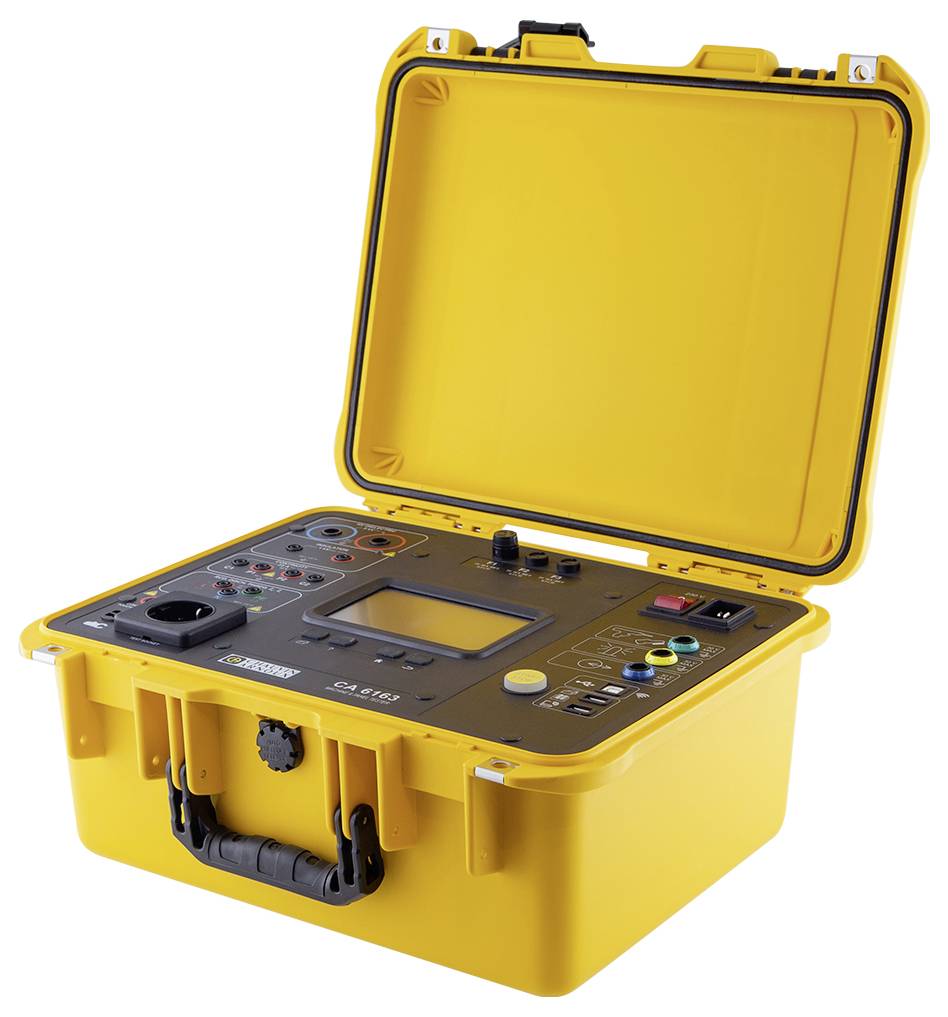

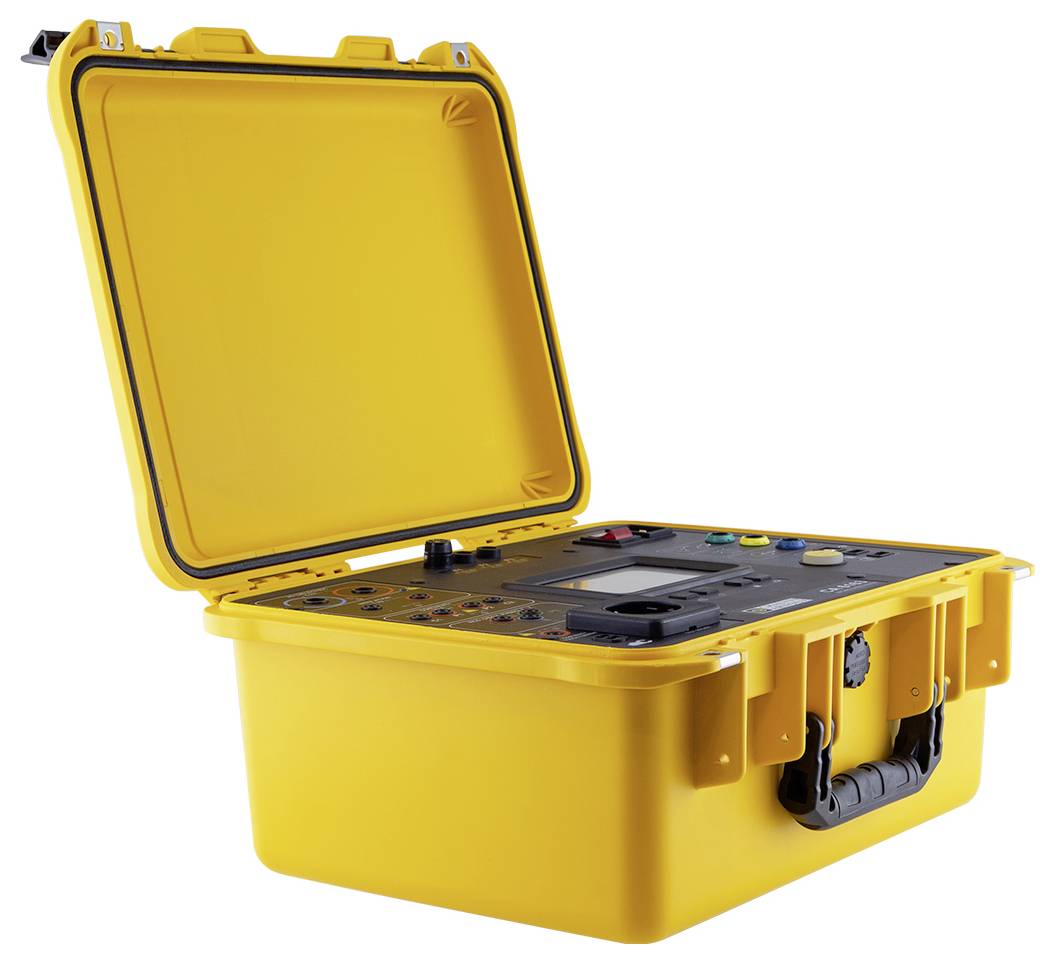

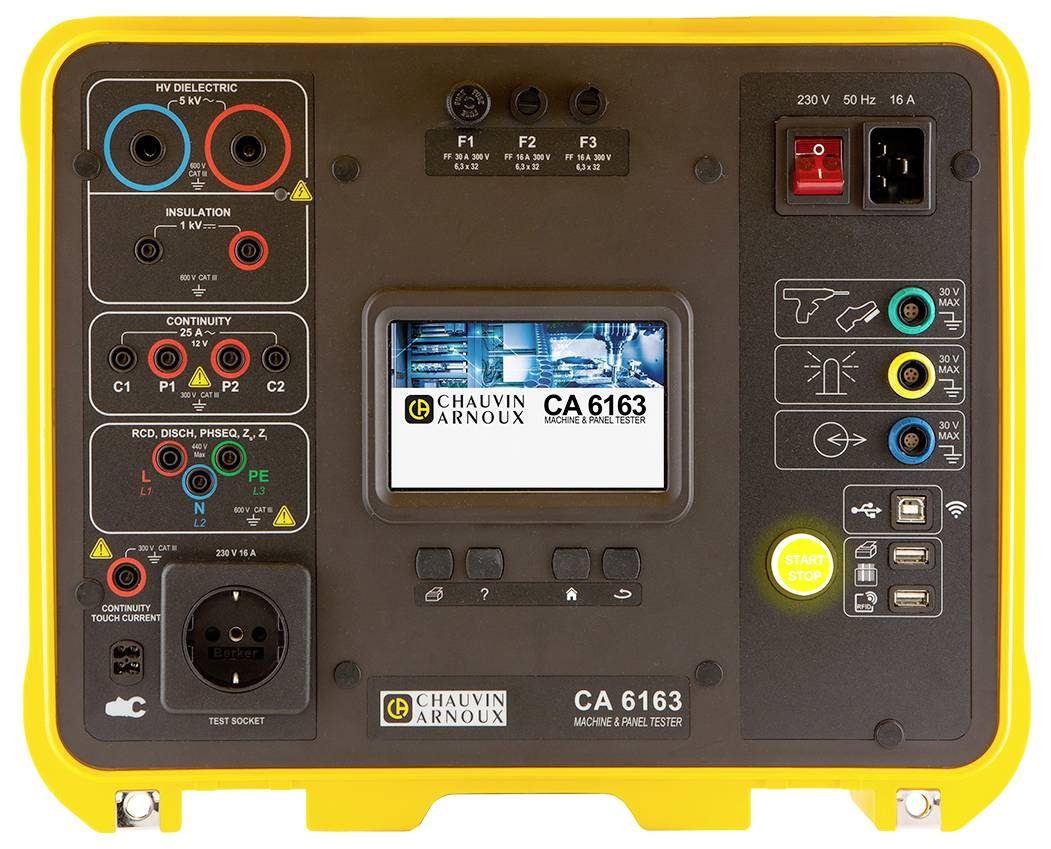

de CA 6163 komt in een gele bouwkoffer. Hij beschikt over een touchscreen, dat ook met handschoenen kan worden bediend. De meertalige gebruikersinterface kan gedurende het gehele gebruik talrijke hulpschermen weergeven om de gebruiker door afbeeldingen, teksten en symbolen te leiden. De CA6163 slaat maximaal 100.000 controles op. Hij communiceert via WiFi-verbinding en via de beide USB-A-aansluitingen. Een PC-software verzendt via WiFi of USB de testgegevens en dient voor analyse en rapportage. De ingebouwde software wordt gemakkelijk bijgewerkt met een USB-stick.
Vier Express-opdrachttoetsen
de installateur CA6163 heeft vier Express-opdrachttoetsen, zodat u in elke positie de volgende functies gemakkelijk direct kunt bedienen: Een meting afdrukken op de sticker-printer, de Help voor de huidige functie oproepen, terugkeren naar het hoofdscherm en terugkeren naar het vorige menu. Bijzonder handig is het direct terugspringen naar het hoofdscherm, ongeacht op welk niveau van de gebruikersinterface u zich bevindt.
De CA 6163 is uitgerust met interfaces voor de barcodelezer, RFID, de afstandsbediening en de lampen. Met zijn uitgebreide accessoires worden PASS/Fail-stickers automatisch afgedrukt.
TOEPASSINGSGEBIEDEN
de CA 6163 is perfect geschikt voor het testen en certificeren van de elektrische veiligheid van apparaten in het kader van:
• Controle van de conformiteit bij de eindcontrole,
• periodieke controle
• onderhoudswerkzaamheden.
De toepassingsgebieden zijn vooral te vinden bij:
• Fabrikanten van elektrische apparatuur en apparatuur voor conformiteitstests (markering)
• elektrische installateurs voor het testen van laagspanningsschakelkasten
• onderhoudsbedrijven voor de industrie, om de conformiteit van machineparken of installaties te controleren
• klantenservicebedrijven voor reparaties en conformiteitstests van defecte elektrische apparatuur en apparatuur
•
testcentra voor periodieke controles • technische opleidingscentra
FUNCTIEBEREIK VAN ca. 6163
• doorgangstest 2- of 4-draads meting, 0,1 A, 0,2A, 10 A, spanningsdaling van de u, 25 A
• isolatietest 50 GΩ
• diëlektrische test
• test van RCD/FI type A, AC, B, B+, F, EV
• Lijnimpedantie en lijnimpedantie
• directe lekstroommeting •
verschil-afleidingstroommeting •
vervanging-afleidingstroommeting •
contactafleidingstroom (beoordeeld en onbeoordeeld) •
prestaties in
eenfasige of roterende stroomnetten • stroommeting met stroommeettang • bepaling van fasevolgorde
• ontlaadtijd
De teksten voor dit artikel zijn automatisch vertaald.
de CA 6163 komt in een gele bouwkoffer. Hij beschikt over een touchscreen, dat ook met handschoenen kan worden bediend. De meertalige gebruikersinterface kan gedurende het gehele gebruik talrijke hulpschermen weergeven om de gebruiker door afbeeldingen, teksten en symbolen te leiden. De CA6163 slaat maximaal 100.000 controles op. Hij communiceert via WiFi-verbinding en via de beide USB-A-aansluitingen. Een PC-software verzendt via WiFi of USB de testgegevens en dient voor analyse en rapportage. De ingebouwde software wordt gemakkelijk bijgewerkt met een USB-stick.
Vier Express-opdrachttoetsen
de installateur CA6163 heeft vier Express-opdrachttoetsen, zodat u in elke positie de volgende functies gemakkelijk direct kunt bedienen: Een meting afdrukken op de sticker-printer, de Help voor de huidige functie oproepen, terugkeren naar het hoofdscherm en terugkeren naar het vorige menu. Bijzonder handig is het direct terugspringen naar het hoofdscherm, ongeacht op welk niveau van de gebruikersinterface u zich bevindt.
De CA 6163 is uitgerust met interfaces voor de barcodelezer, RFID, de afstandsbediening en de lampen. Met zijn uitgebreide accessoires worden PASS/Fail-stickers automatisch afgedrukt.
TOEPASSINGSGEBIEDEN
de CA 6163 is perfect geschikt voor het testen en certificeren van de elektrische veiligheid van apparaten in het kader van:
• Controle van de conformiteit bij de eindcontrole,
• periodieke controle
• onderhoudswerkzaamheden.
De toepassingsgebieden zijn vooral te vinden bij:
• Fabrikanten van elektrische apparatuur en apparatuur voor conformiteitstests (markering)
• elektrische installateurs voor het testen van laagspanningsschakelkasten
• onderhoudsbedrijven voor de industrie, om de conformiteit van machineparken of installaties te controleren
• klantenservicebedrijven voor reparaties en conformiteitstests van defecte elektrische apparatuur en apparatuur
•
testcentra voor periodieke controles • technische opleidingscentra
FUNCTIEBEREIK VAN ca. 6163
• doorgangstest 2- of 4-draads meting, 0,1 A, 0,2A, 10 A, spanningsdaling van de u, 25 A
• isolatietest 50 GΩ
• diëlektrische test
• test van RCD/FI type A, AC, B, B+, F, EV
• Lijnimpedantie en lijnimpedantie
• directe lekstroommeting •
verschil-afleidingstroommeting •
vervanging-afleidingstroommeting •
contactafleidingstroom (beoordeeld en onbeoordeeld) •
prestaties in
eenfasige of roterende stroomnetten • stroommeting met stroommeettang • bepaling van fasevolgorde
• ontlaadtijd
De teksten voor dit artikel zijn automatisch vertaald.

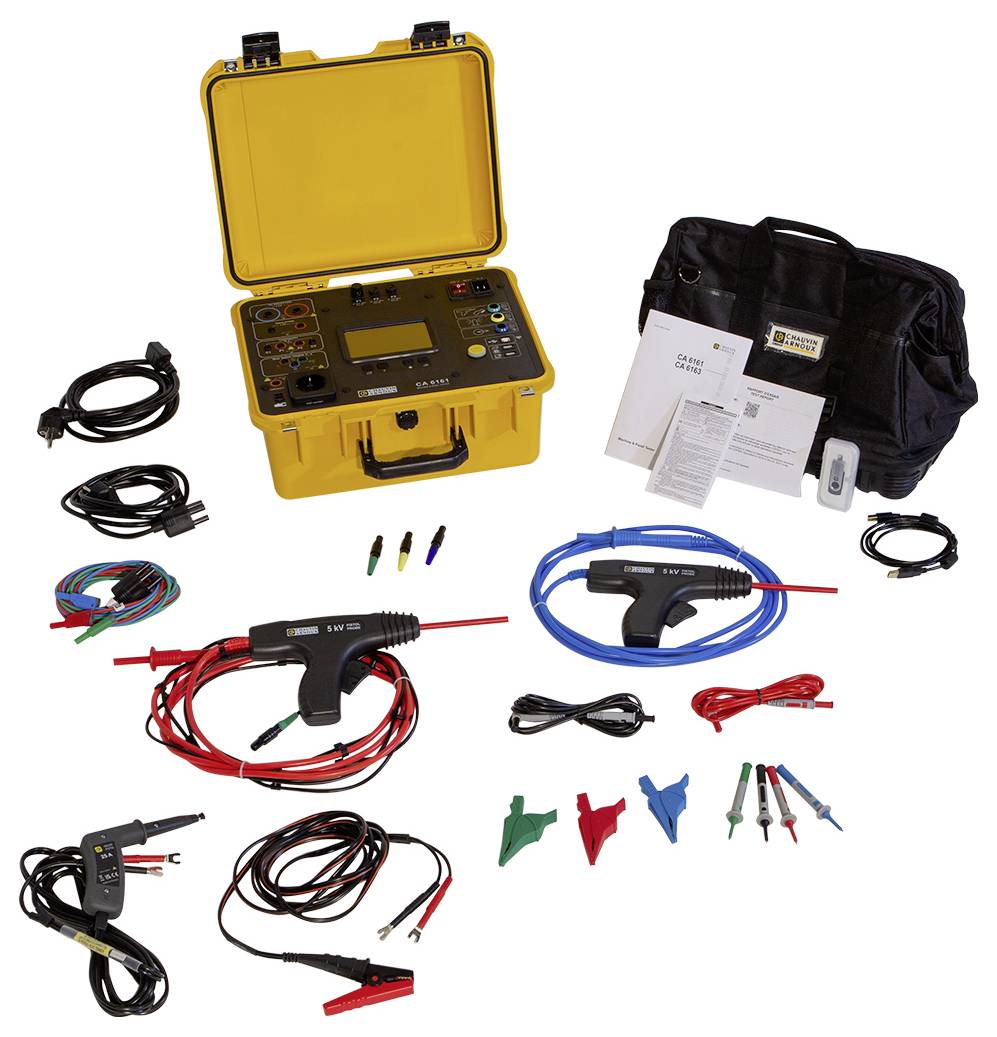

Omvang van de levering
- 1x transporttas
- 1 netsnoer C19 met geaarde stekker (2,5 m)
- 1 USB-KABEL A/B
- 2 HV-testpistolen met 3 m kabel (rood/blauw)
- 3 uitbreidingsstekkers (groen/geel/blauw)
- 4 testpennen (zwart/rood/groen/blauw)
- 1 3-aderige aansluitkabel met 3 veiligheidskabels (2,5 m)
- 1 3-aderige aansluitkabel met geaarde stekker (2,5 m)
- 3 krokodillenklemmen (rood
- groen
- blauw)
- 1 kabel met Kelvin-krokodilklem 25 A (2,5 m)
- 1 kabel met Kelvin-pistooltestpen 25 A (3 m)
- 1 meertalige snelstarthandleiding
- 1 meertalig veiligheidsinformatieblad
- 1 testrapport met meetwaarden
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
