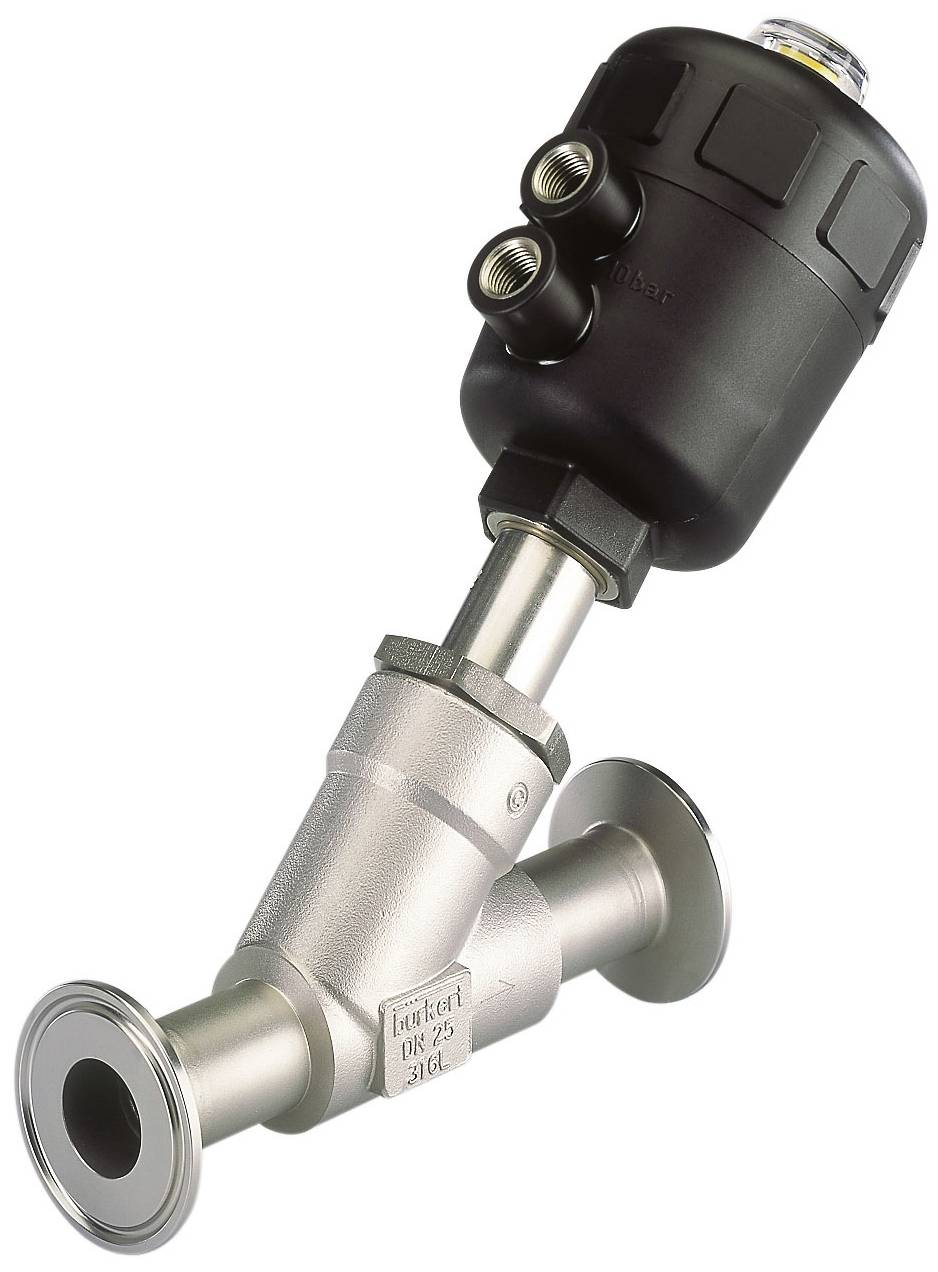

Afbeelding vergelijkbaar
Bürkert Schuinzittend ventiel 2000 428539 0 tot 11 bar 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 739,00 / Stuk)
€ 739,00
incl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aandrijving - uitvoering aandrijving: Classic
- Aandrijving - grootte aandrijving: 63 mm
- Aandrijving - instelvraag via magneetzuiger: Nee
- Aandrijving - aandrijving materiaal categorie: Kunststoffen
- Aandrijving - aandrijving materiaal: PA (polyamide)
- Aandrijving - O-ring tussen deksel en loopbus: Nee
- Aandrijving - stuurluchtaansluiting type: Binnendraad
- Aandrijving - stuurluchtaansluiting schroefdraadtype: G
- Aandrijving - stuurluchtaansluiting diameter (inch): 1/4 inch
- Aandrijving - stuurluchtaansluiting positie: In kabelrichting
- Aandrijving - stuurluchtaansluiting materiaal: Roestvrij staal
- Aandrijving - stuurluchtboring diameter: 2 mm
- Aandrijving - interface voor aandrijving: Metrisch
- Aandrijving - aandrijving verhoogde chemische bestendigheid: Nee
- Aandrijving - regelkegel: Nee
- Aandrijving - stuurluchtaansluiting 1 voorgemonteerd: Conische plug
- Aandrijving - stuurluchtaansluiting 2 voorgemonteerd: Conische plug
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
- Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
- Afdichtingsmateriaal - afdichting nippel-behuizing materiaal: Grafiet
- Afdichtmateriaal - verpakte afdichting meegeleverd: Nee
- Druk & temperatuur - nominale druk (DIN en 1333): PN 25
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk en temperatuur - temperatuur medium max. 185 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - nominale druk max. 11 bar
- Druk & temperatuur - stuurdruk min. 4,5 bar
- Druk & temperatuur - stuurdruk max. 10 bar
- Druk & temperatuur - nominale druk (DIN en 1759): Klasse 150
- Druk & temperatuur - stuurdruk vacuüm: Nee
- Apparaateigenschappen - productsubgroep: Op/op ventielen
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Klep met schuine zitting
- Apparaateigenschappen - ventielaansturing type: Pneumatisch
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Kenmerken apparaat - ruwe klepbehuizing productie: Gegoten
- Eigenschappen apparaat - aanstroming: Onder de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- medium & kalibratie - geschikt voor CIP: Ja
- medium & kalibratie - geschikt voor SIP: Ja
- Nominale breedte (kV-waarde) - kV-waarde (water): 19 m3/h
- Nominale breedte (kV-waarde) - nominale breedte behuizing: 25 mm
- Nominale breedte (kV-waarde) - nominale breedte behuizing (IN): 1 inch
- Nominale breedte (kV-waarde) - nominale zitafstand: 25 mm
- Proces-/leidingaansluiting - Leidingaansluiting 1 type: CLAMP
- Proces-/leidingaansluiting - leidingaansluiting 1 binnendiameter (mm): 29,7 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 maat DN: DN 25
- Proces-/leidingaansluiting - leidingaansluiting 1 wanddikte (mm): 2 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 buitendiameter (mm): 33,7 mm
- Proces-/leidingaansluiting - Leidingaansluiting 1 buisstandaard 1: ISO 4200
- Proces-/leidingaansluiting - Leidingaansluiting 1 Clamp: DIN 32676 serie B (ISO)
- Proces-/leidingaansluiting - leidingaansluiting 1 Clamp buitendiameter (mm): 50,5 mm
- Materialen - ventielbehuizing materiaal categorie: Metalen
- Materiaal - ventielbehuizing materiaal: Roestvrij staal
- Materialen - klepbehuizing oppervlaktebewerking binnen: Geëlektropoleerd
- Materialen - klepbehuizing oppervlaktebewerking buitenkant: Onbehandeld
- Materialen - oppervlakteruwheid binnen: RA 0,38 micrometer
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - handbediening: Nee
- Werkingswijze - besturingsfunctie: A - in rustpositie gesloten (NC)
- Werking - extra handbediening meegeleverd: Nee
- Goedkeuringen - testcertificaat 3.1 meegeleverd: Nee
- Type goedkeuring: ATEX, IECExATEX, IECEx
- Type goedkeuring: II 2 G ex h IIC T4 GB, ex h IIIC T135°C dB, II 2 D ex h IIIC T135°C dB, ex h IIC T4 GB
- Soortnaam
Schuinzittend ventiel
- Afleesbereik (max.)
11 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
428539
- Operationele druk (max.)
11 bar
- Werkingsdruk (min.)
0 bar
- Bedrijfsdruk
0 tot 11 bar
- Buis-Ø
25 DN
- Type
2000
- Max. medium temperatuur
185 °C
- Min. medium temperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3046919 Bürkert Schuinzittend ventiel 2000 428539 0 tot 11 bar 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046919 Bürkert Schuinzittend ventiel 2000 428539 0 tot 11 bar 1 stuk(s)
Omschrijving
De extern gestuurde schuine klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. Afhankelijk van de omgevingstemperatuur is de aandrijving in twee verschillende materialen, PA en PPS, verkrijgbaar. De beproefde zelfnastellende asafdichting garandeert een hoge dichtheid. De stroomgunstige 2/2-weg klepbehuizing van spuitgietstaal of fijngietstaal maken hoge stroomwaarden mogelijk. Deze onderhoudsvrije en robuuste ventielen kunnen met een uitgebreid assortiment accessoires voor standindicatie, hefbegrenzing of handmatige noodbediening achteraf worden gemonteerd.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
