Walther Werke WAV0170R1 WAV0170R1 Aansluitkast Inhoud: 1 stuk(s) kopen ? Conrad Electronic

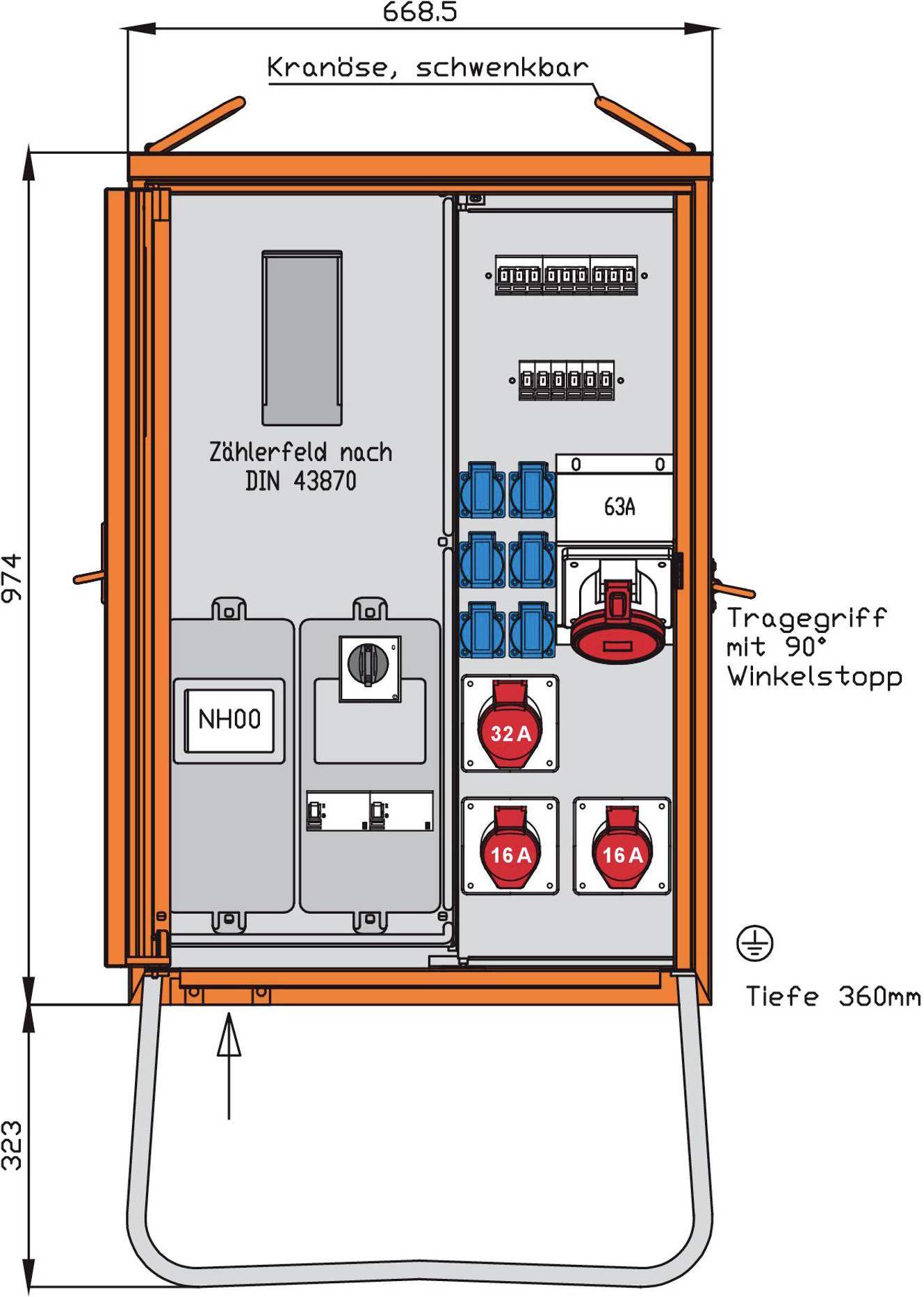

Gelabelde technische tekening van een elektrische kast, met afmetingen en interne indeling met meters, schakelaars, stopcontacten en hijshendels.

1/2

Soortnaam

Aansluitkast

Breedte

669 mm

Hoogte

974 mm

Diepte

360 mm

Afm.

(b x h x d) 669 x 974 x 360 mm

Leverbaar di. 15 sep.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.747,93 / Stuk)

€ 2.747,93

excl. € 20,62

excl. btw

vrachttoeslag

Slechts 1 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: Aansluitkast
Nominale spanning: 230/400 V.
Nominale stroom: 63 A
Aansluitvermogen: 44 kVA
Aantal CEE-stopcontacten (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE): 2
Aantal CEE-stopcontacten (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
Aantal CEE-stopcontacten (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
Aantal geaarde contactdozen CEE 7/3 (type F): 6
Aantal tellervelden: 1
Hoofdschakelaar: Stroomonderbreker
Nominale stroom hoofdschakelaar: 63 A.
Aantal Polen hoofdschakelaar: 3
Aantal automatische zekering: 9
Type storingsstroom: B
Aantal aardlekschakelaars 30 mA: 1
Aantal aardlekschakelaars 300 mA: 1
Noodschakelaar: nee
Beschermingsklasse (IP): IP44
Geschikt volgens IEC/en 61439-4: Ja
Materiaal behuizing: overige
Breedte: 669 mm.
Hoogte: 974 mm
Diepte: 360 mm

Soortnaam: Aansluitkast

Breedte: 669 mm

Hoogte: 974 mm

Afm.: (b x h x d) 669 x 974 x 360 mm

Diepte: 360 mm

Inhoud: 1 stuk(s)

: IP44

Nominale stroom: 63 A

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3795853 Walther Werke WAV0170R1 WAV0170R1 Aansluitkast Inhoud: 1 stuk(s)

Omschrijving

Walther aansluitkast aansluitvermogen: 44kVAvolgens IEC61439-4en DIN/VDE 43868/1behuizing (H14) van elektrolytisch verzinkte staalplaat met zware metalen lak kleur: RAL 2004 -zuiver oranje- met enkele deur, veervalbeugel voor hangslot en handgreep met kraanogen en zijtrapset incl. thermisch verzinkt onderstel met oogjes voor isolatie-isolatie-inrichting: IP-maat: IP-montagegereedschap: 974 x 669 x 360 mm / H-B-T + onderstel hoogte ca.: 323 mm aansluiting:1 NH00-zekeringlastscheidingsschakelaar 80A met beugelklemmen 10-50mm2 meting:1 DS-tellerplaats zonder teller conform DIN 43870/2Astap / beveiliging:1 stroomonderbreker 3P 63A met thermisch-magnetische soldeeraansluiting 1 RCD-veiligheidsschakelaar 4P 63A/400mA -B-1 CEE-montagedoos 63A 5P V 6h zonder voorzekering -R332-RCD-6P-6P-6P-6P-6P-6P-6P-6P-6P-6P-6P-6P-6H-6P-6P-6P-6H 16A 5P 400 V 6h met elk 1 aardlekschakelaar (MCB) 3P 16A -C-6 geaarde stopcontacten 16A 2P 230 V met elk 1 aardlekschakelaar (MCB) 1P 16A -C-
