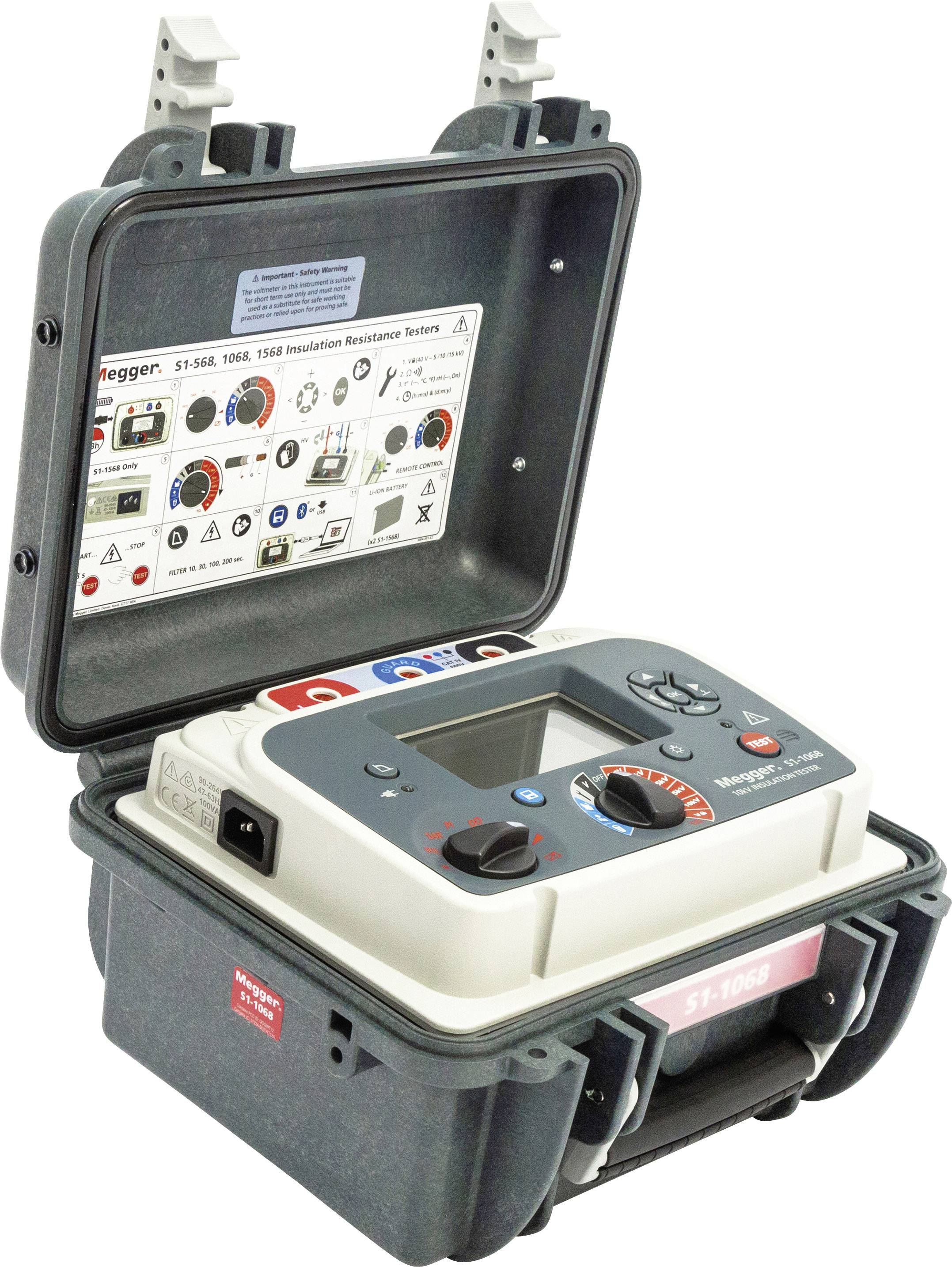

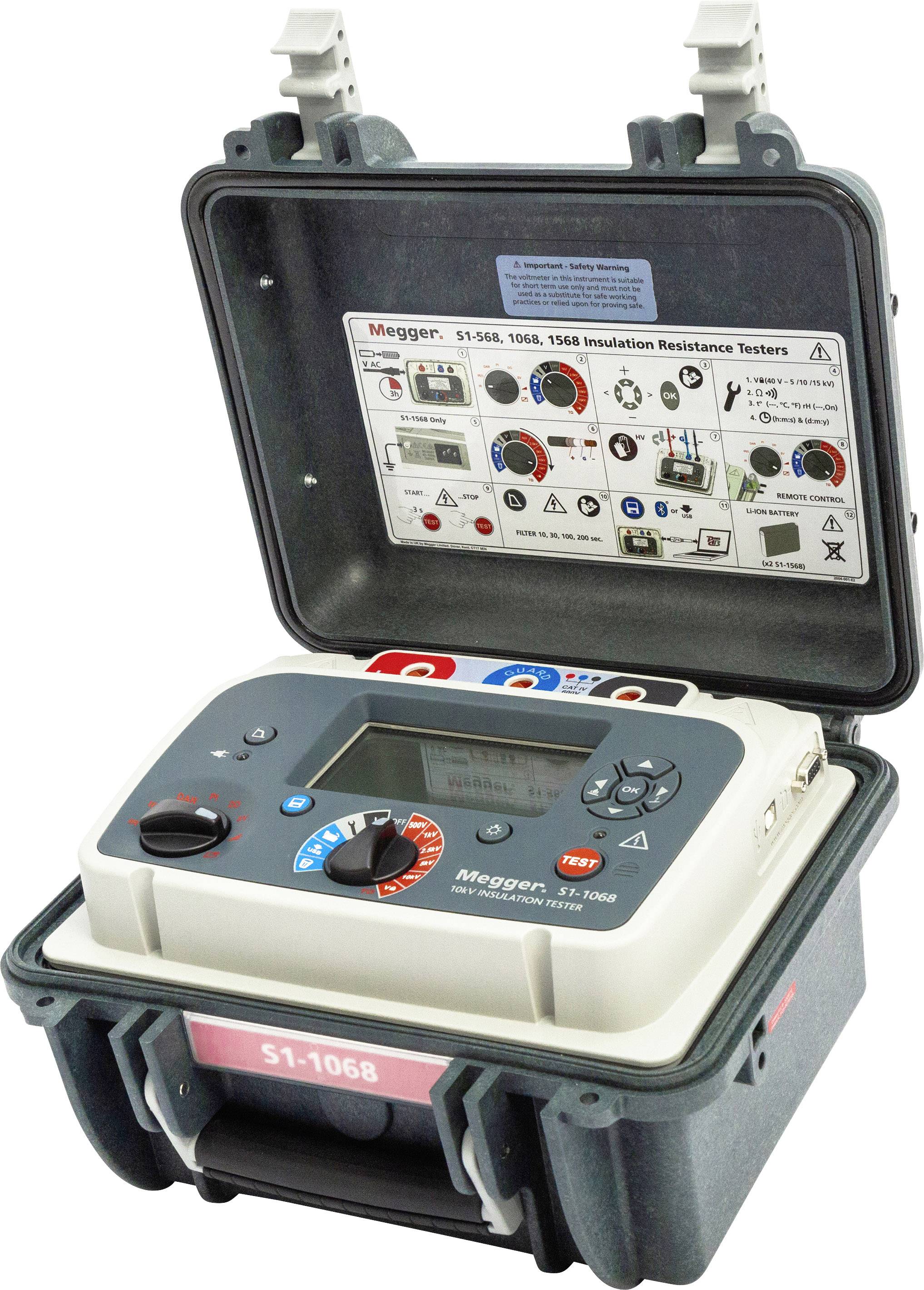

Megger S1-1068 DC Isolatiemeter 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 10000 V 10 GΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 6.627,27 / Stuk)
€ 6.627,27
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
S1-1068 DC isolatieweerstandsmeting en diagnose 10 kV
- Weerstandsbereik tot 35 TΩ
- 8 mA ruisonderdrukking plus 4 filters
- Veiligheid voor CATIV 1000 V tot 4000 m
- Snel opladen van het Li-ion-accupack volgens IEC62133
- Werkt op netstroom bij een ontladen accu
- Robuuste dubbele behuizing
Technische specificaties
- tot 3000m
- 2/2,5 uur bij normale/volledige ontlading
- Gebruiksduur van de accu: 4,5 uur ononderbroken testbedrijf bij 10 kV met een belasting van 100 MΩ
- Soortnaam
Isolatiemeter
- Testspanning
250 V
500 V
1000 V
2500 V
5000 V
10000 V
10000 V
- Meetfunctie
Weerstand
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
35 TΩ
- Interfaces
USB
Bluetooth
IP40
IP65
- Afm.
(l x b x h) 315 x 28.5 x 18.1 mm
- Gewicht
4.5
- Weergave
Digitaal (LCD)
- Frequentie (max.)
65 Hz
- Frequentie (min.)
45 Hz
- Frequentiebereik
45 Hz - 65 Hz
- Isolatieweerstand (max.)
10 GΩ
- Meetbereik spanning (max.)
264 V/AC
- Meetbereik spanning (min.)
90 V/AC
- Meetcategorie
CAT IV 600 V
- Breedte
28.5 mm
- Hoogte
18.1 mm
315 mm
Documenten en downloads
Datablad
Datablad 2305658 Megger S1-1068 DC Isolatiemeter 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 10000 V 10 GΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2305658 Megger S1-1068 DC Isolatiemeter 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 10000 V 10 GΩ
Omschrijving
High-end isolatieweerstandsmeting voor energieleveranciers
Vooral voor energieleveranciers en servicebedrijven zijn de nieuwe isolatiemeters uit de S1-serie bijzonder nuttig. Ze gebruiken tal van belangrijke eigenschappen zoals: kortsluitstroom van 6 mA, storingsonderdrukking tot 8 mA met vier filteropties, isolatieweerstandsmeetbereiken tot 15 TΩ bij 5 kV voor S1-568 of tot 32 TΩ bij 10 kV voor S1-1068. De meetnauwkeurigheid bij +23 °C bedraagt ± 5% voor metingen tot 1 TΩ bij 5 kV en 2 TΩ bij 10 kV. De nieuwe isolatieweerstandsmeters uit de S1-serie zijn aanzienlijk lichter en kleiner dan hun voorgangers. Ze bieden geavanceerde functies en kunnen aanzienlijk sneller worden opgeladen. De serie bestaat uit twee modellen: model S1-568 met 5 kV testspanning en S1-1068 met 10 kV testspanning.
Slagvast, robuust, sterk
De slagvaste outdoor-draagkoffer beschermt het apparaat tegen beschadigingen bij het vallen, de binnenkant van de behuizing is brandvertragend. De robuuste behuizing met beschermingsklasse IP65 beschermt het apparaat tijdens het gebruik betrouwbaar tegen binnendringend vocht, vuil en stof. De accessoiretas op het deksel zorgt ervoor dat u de meetkabels altijd bij de hand hebt. Een uitstekend voordeel is de verbeterde productiviteit met en zonder netvoeding! Tijdens het opladen kunt u onbeperkt – met een meetzekerheid volgens meetcategorie CAT IV/600 V – verder meten. Het vervelende wachten tot de accu is opgeladen is verleden tijd.
Eenvoudig te bedienen
Dankzij een intuïtieve gebruikersinterface kunt u snel beginnen met het bedienen van het apparaat. Het apparaat is eenvoudig te bedienen dankzij twee stevige draaischakelaars en een groot LCD-display met achtergrondverlichting voor meetresultaten en parameters. Een grafische snelstarthandleiding in het deksel van het apparaat ondersteunt een eenvoudige bediening. De functionele veiligheid is geïntegreerd. Beide modellen zijn volgens meetcategorie CAT IV 600 V gespecificeerd en kunnen tot een maximale gebruikshoogte van 3000 m worden gebruikt. De meetkabels en aansluitklemmen voor S1-568 zijn dubbel geïsoleerd tot 3 kV en 6 kV voor eenvoudige isolatie, voor S1-1068 zijn de meetkabels en aansluitklemmen dubbel geïsoleerd tot 5 kV en 10 kV voor eenvoudige isolatie.
Vooral voor energieleveranciers en servicebedrijven zijn de nieuwe isolatiemeters uit de S1-serie bijzonder nuttig. Ze gebruiken tal van belangrijke eigenschappen zoals: kortsluitstroom van 6 mA, storingsonderdrukking tot 8 mA met vier filteropties, isolatieweerstandsmeetbereiken tot 15 TΩ bij 5 kV voor S1-568 of tot 32 TΩ bij 10 kV voor S1-1068. De meetnauwkeurigheid bij +23 °C bedraagt ± 5% voor metingen tot 1 TΩ bij 5 kV en 2 TΩ bij 10 kV. De nieuwe isolatieweerstandsmeters uit de S1-serie zijn aanzienlijk lichter en kleiner dan hun voorgangers. Ze bieden geavanceerde functies en kunnen aanzienlijk sneller worden opgeladen. De serie bestaat uit twee modellen: model S1-568 met 5 kV testspanning en S1-1068 met 10 kV testspanning.
Slagvast, robuust, sterk
De slagvaste outdoor-draagkoffer beschermt het apparaat tegen beschadigingen bij het vallen, de binnenkant van de behuizing is brandvertragend. De robuuste behuizing met beschermingsklasse IP65 beschermt het apparaat tijdens het gebruik betrouwbaar tegen binnendringend vocht, vuil en stof. De accessoiretas op het deksel zorgt ervoor dat u de meetkabels altijd bij de hand hebt. Een uitstekend voordeel is de verbeterde productiviteit met en zonder netvoeding! Tijdens het opladen kunt u onbeperkt – met een meetzekerheid volgens meetcategorie CAT IV/600 V – verder meten. Het vervelende wachten tot de accu is opgeladen is verleden tijd.
Eenvoudig te bedienen
Dankzij een intuïtieve gebruikersinterface kunt u snel beginnen met het bedienen van het apparaat. Het apparaat is eenvoudig te bedienen dankzij twee stevige draaischakelaars en een groot LCD-display met achtergrondverlichting voor meetresultaten en parameters. Een grafische snelstarthandleiding in het deksel van het apparaat ondersteunt een eenvoudige bediening. De functionele veiligheid is geïntegreerd. Beide modellen zijn volgens meetcategorie CAT IV 600 V gespecificeerd en kunnen tot een maximale gebruikshoogte van 3000 m worden gebruikt. De meetkabels en aansluitklemmen voor S1-568 zijn dubbel geïsoleerd tot 3 kV en 6 kV voor eenvoudige isolatie, voor S1-1068 zijn de meetkabels en aansluitklemmen dubbel geïsoleerd tot 5 kV en 10 kV voor eenvoudige isolatie.

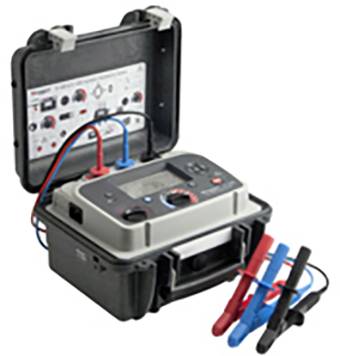

Omvang van de levering
- Blad met veiligheidsinstructies
- CD met productinformatie
- Stroomkabel
- Afgeschermde USB-kabel met filters
- Weergavelampje afstandsbediening
- 3 m kabelset x 3, grote geïsoleerde klemmen.
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
