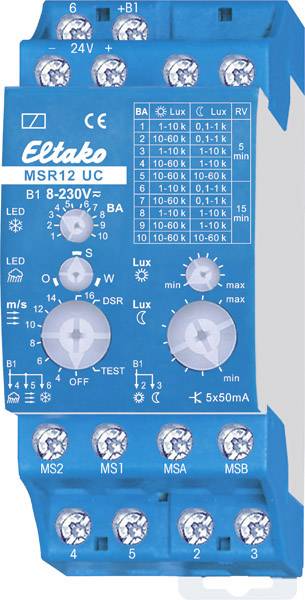

Eltako 22500501 MSR12-UC Multifunctioneel sensorrelais Multifunctioneel 24 V 1 stuk(s) Tijdsduur: 0.1 - 14400 s 2x NO Pi
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Multifunctioneel sensorrelais
Uitvoering
Multifunctioneel
Voedingsspanning
24 V
Contactsoort
2x NO
78 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 56,19 / Stuk)
€ 64,45
-13 %
€ 56,19
excl. btw
& Inclusief 14 dagen retourrecht
Technische specificaties
Piece
- Soortnaam
Multifunctioneel sensorrelais
- Type
MSR12-UC
- Uitvoering
Multifunctioneel
- Aansluiting
Schroeven
- Voedingsspanning
24 V
2x NO
- Contactmateriaal
Koper
- Schakelstroom (max.)
10 A
- Tijdsduur (min.)
0.1 s
- Tijdsduur (max.)
14400 s
IP20
- Breedte
36 mm
- Hoogte
62 mm
- Diepte
58 mm
- Afm.
(b x h x d) 36 x 62 x 58 mm
- Inhoud
1 stuk(s)
- Gegevensoverdracht (Smart Home)
Via kabel
- Serie
Eltako
- Stroomvoorziening
werkt op DIN-railvoeding
- Montagewijze
DIN-rails
10 A
36 mm
66 mm
58 mm
10 A
2
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
AC
2
Copper
230-230 V
8-8 V
Thermoplastic
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162366 Eltako 22500501 MSR12-UC Multifunctioneel sensorrelais Multifunctioneel 24 V 1 stuk(s) Tijdsduur: 0.1 - 14400 s 2x NO Pi
Omschrijving
Multifunctioneel sensorrelais UC voor helderheid, schemering, wind, regen en vorst. Stand-byverlies zonder multisensor MS slechts 0,5 watt. Het multifunctionele sensorrelais MSR12-UC analyseert elke seconde de signalen van de multisensor MS en geeft overeenkomstige stuurcommando's aan de nageschakelde actuatoren, afhankelijk van de instelling van de draaischakelaar aan de voorkant. De OptoMOS-halfgeleideruitgangen schakelen de spanning in van de ingangsklem met universele spanning +B1.
Op een multifunctioneel sensorrelais MSR12-UC kan slechts 1 multisensor MS worden aangesloten. Er kunnen echter meerdere MSR12-UC's worden aangesloten op een multisensor MS, om bijvoorbeeld tot drie richtingen te kunnen evalueren met de lichtsensoren van de MS. Alleen bij een MSR12-UC moet de externe afsluitweerstand aanwezig zijn. Bij bijkomende MSR12-UC's moet hij daarentegen worden verwijderd. De netadapter voorziet de multisensor MS die op de klemmen MS1, MS2, MSA en MSB is aangesloten en de verwarming van het regensensoroppervlak gelijktijdig van stroom. Wacht na de installatie de automatische synchronisatie af gedurende circa 1 minuut. Gedurende deze tijd lichten 3 LED's rustig achtereenvolgens op.
Op een multifunctioneel sensorrelais MSR12-UC kan slechts 1 multisensor MS worden aangesloten. Er kunnen echter meerdere MSR12-UC's worden aangesloten op een multisensor MS, om bijvoorbeeld tot drie richtingen te kunnen evalueren met de lichtsensoren van de MS. Alleen bij een MSR12-UC moet de externe afsluitweerstand aanwezig zijn. Bij bijkomende MSR12-UC's moet hij daarentegen worden verwijderd. De netadapter voorziet de multisensor MS die op de klemmen MS1, MS2, MSA en MSB is aangesloten en de verwarming van het regensensoroppervlak gelijktijdig van stroom. Wacht na de installatie de automatische synchronisatie af gedurende circa 1 minuut. Gedurende deze tijd lichten 3 LED's rustig achtereenvolgens op.
