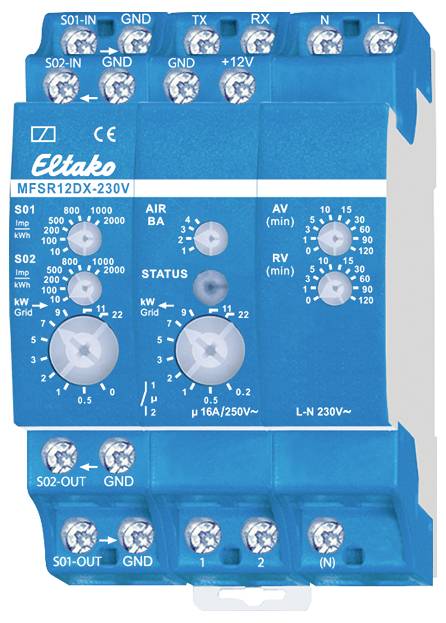

Eltako 22100530 MFSR12DX-230V Multifunctioneel stroomrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s

Multifunctioneel stroomrelais voor tweerichtings-draaistroomtellers met twee S0-uitgangen of IR-interface conform IEC 62056-21. 1 NO-contact potentiaalvrij 16A/250VAC, met DX-technologie. Standby-verlies slechts 0,6 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 3 deeleenheden = 54 mm breed, 58 mm diep. Dit stroomrelais analyseert de gegevens van een salderende tweerichtings-draaistroomteller, bijv. DSZ15DZ-3x80A met twee S0-interfaces, of die van een elektronische huishoudteller (eHZ-EDL) met IR-interface conform IEC 62056-21 en SML-protocol versie 1. Daarbij worden de gegevens voor referentievermogen (pijl rechts) en leververmogen (pijl links) geregistreerd, geanalyseerd en overeenkomstig de instellingen een relaiscontact in- of uitgeschakeld. Met de gepatenteerde Eltako-Duplex-technologie (DX) kan het normaal potentiaalvrije contact bij het schakelen van 230V-wisselspanning 50 Hz toch in nuldoorgang schakelen en daarmee de slijtage drastisch verminderen. Hiervoor eenvoudig de N-kabel op de klem (N) aansluiten. Hierdoor ontstaat een stand-by-verlies van slechts 0,1 watt. Voedingsspanning 230 V. bij uitval van de voedingsspanning blijft de schakeltoestand behouden. Bij terugkerende voedingsspanning wordt gedefinieerd uitgeschakeld. S0-ingangen S01 (referentievermogen pijl rechts) en S02 (leververmogen pijl links) met de betreffende reschakelaar worden de S0-impulsen/kWh van de gebruikte stroomteller ingesteld. Instelbare waarden zijn 10, 100, 200, 500, 800, 1000, 2000 IMP/kWh. Ingang AIR (OBIS-kengetallen conform IEC 62056-61). Met de draaischakelaar AIR (BA) kan tussen de volgende bedrijfsmodi worden gekozen: 1: Referentie-somteller (1.8.0) en referentievermogen op kanaal 1, levering totaalteller (2.8.0) en leververmogen op kanaal 2. 2: Referentie tarief 1 (1.8.1) en tarief 2 (1.8.2) en referentievermogen op kanaal 1, levering tarief 1 (2.8.1) en tarief 2 (2.8.2) en leververmogen op kanaal 2. 3: Referentie tarief 1 (1.8.1) en tarief 2 (1.8.2) en referentievermogen op kanaal 1, levering sommteller (2.8.0) en leververmogen op kanaal 2. 4: Referentie-sommenteller (1.8.0) en referentievermogen op kanaal 1, levering tarief 1 (2.8.1) en tarief 2 (2.8.2) en leveringsvermogen op kanaal 2. De verbinding vindt plaats door gebruik van een IR-sampling-toets AIR. De IR-aftaster wordt met zijn bevestigingsmagneet boven de IR-uitgang van de teller bevestigd en met zijn aansluitkabel op de klemmen RX, GND en +12 V aangesloten. Instelling van de schakeldrempel voor het referentievermogen (kW Grid pijl rechts). Met de draaischakelaar (kW Grid pijl rechts) wordt de schakeldrempel ingesteld, waarbij het relais moet worden uitgeschakeld. De instelbare waarden voor het vermogen zijn 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Instelling van de schakeldrempel voor het leververmogen (kW Grid pijl links). Met de draaischakelaar (kW Grid pijl links) wordt de schakeldrempel ingesteld, waarbij het relais moet worden ingeschakeld. De instelbare waarden voor het vermogen zijn 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Werking: Inschakelen van relaiscontact 1-2. Als het ingestelde vermogen voor de energielevering (pijl links) is bereikt, begint de reactietijd (AV), die met de draaischakelaar (AV) tussen 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuten instelbaar is. De rode LED achter de draaischakelaar (AV) knippert zolang de AV-tijd loopt. Aan het einde van de AV-tijd schakelt het relaiscontact in, als het vermogen (kW) niet weer onder de ingestelde schakeldrempel is gedaald. De rode STATUS-LED brandt zolang het relaiscontact gesloten is. Uitschakelen van relaiscontact 1-2. Als het ingestelde vermogen voor de energieovertrek (pijl rechts) is bereikt, begint de terugvalvertragingstijd (RV), die met de draaischakelaar (RV) tussen 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuten instelbaar is. De rode LED achter de draaischakelaar (RV) knippert zolang de RV-tijd loopt. Aan het einde van de RV-tijd schakelt het relaiscontact uit, als het vermogen (kW) niet weer onder de ingestelde schakeldrempel is gedaald. De rode STATUS-LED gaat uit als het relaiscontact open is.
