Eltako 23001007 MFZ12DX-230V Tijdrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s 1x wisselcontact kopen ? Conrad Electronic

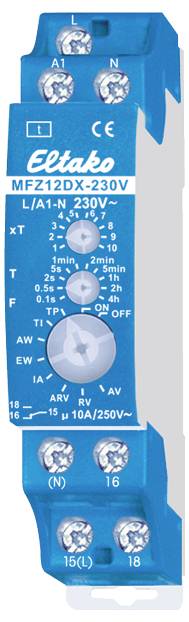

'Blauwe Eltako MFZ12DX-230V multifunctioneel tijdrelais met draaiknoppen en aansluitingen voor elektrische bedrading.'

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Timer

Voedingsspanning

230 V/AC

Contactsoort

1x wisselcontact

Leverbaar wo. 9 sep.

163 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 41,31 / Stuk)

€ 41,31

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Tijdrelais

Type: MFZ12DX-230V

Uitvoering: Multifunctioneel

Aansluiting: Schroeven

Functies: Timer

Voedingsspanning: 230 V/AC

: 1x wisselcontact

Contactmateriaal: Koper

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 2000 W

Tijdsduur (min.): 0.1 s

Tijdsduur (max.): 14400 s

Breedte: 18 mm

Hoogte: 66 mm

Diepte: 58 mm

Afm.: (b x h x d) 18 x 66 x 58 mm

Inhoud: 1 stuk(s)

: 10 A

: 18 mm

: 66 mm

: 58 mm

: 10 A

: 0.1-14400 s

: Screw connection

: 230-230 V

: 12-12 V

: Other

: AC

: 1

: Copper

: 230-230 V

: 8-8 V

: Thermoplastic

UKCA: n.v.t.

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3398188 Eltako 23001007 MFZ12DX-230V Tijdrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s 1x wisselcontact

Omschrijving

Wisselcontact potentiaalvrij 10A/250 V AC, 230V-LED-lampen tot 200 W, gloeilampen 2000W*. Stand-by verlies slechts 0.4 Watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Met de gepatenteerde Eltako duplextechnologie (DX) kunnen de normaal potentiaalvrije contacten bij het schakelen van 230 V-wisselspanning 50 Hz toch bij nuldoorgang schakelen en daarmee de slijtage drastisch verminderen. Hiervoor eenvoudig de N-kabel op de klem (N) en L op 15 (L) aansluiten. Hierdoor ontstaat een extra stand-byverlies van slechts 0,1 watt. Voedings- en stuurspanning 230 V AC. Tijden zijn instelbaar tussen 0,1 seconden en 40 uur. Functie F (beschrijving pagina 13-22) RV = terugvalvertraging AV = aanspreek vertraging TI = klokgever met impuls beginnend TP = klokgever met pauze beginnend IA = impulsgestuurde aanspreek vertraging (bijv. automatische deuropener) EW = inschakelwisser AW = uitschakelwisser ARV = aanspreek- en terugvalvertraging ON = continu AAN OFF = duur UIT de LED onder de grote draaischakelaar informeert tijdens het tijdverloop over de contactstand. Deze knippert zolang het werkcontact 15-18 open is (15-16 gesloten) en brandt continu zolang het werkcontact 15-18 gesloten is (15-16 open). De tijdbasis T wordt ingesteld met de middelste vergrendelende draaischakelaar T. Als basiswaarden staan 0,1 seconde, 0,5 seconden, 2 seconden, 5 seconden, 1 minuut, 2 minuten, 5 minuten, 1 uur, 2 uur en 4 uur naar keuze. De totale tijd wordt berekend op basis van de tijdbasis, vermenigvuldigd met de multiplier. De multiplier XT wordt met de bovenste vergrendelende draaischakelaar XT ingesteld en ligt tussen 1 en 10. Zo kunnen tijden tussen 0,1 seconde (tijdbasis 0,1 seconde en multiplier 1) en 40 uur (tijdbasis 4 uur en multiplier 10) worden ingesteld. De maximale belasting kan worden gebruikt vanaf een vertragings- of cyclustijd van 5 minuten. Bij kortere tijden wordt de maximale belasting als volgt verlaagd: tot 2 seconden tot 15 %, tot 2 minuten tot 30 %, tot 5 minuten tot 60 %.
