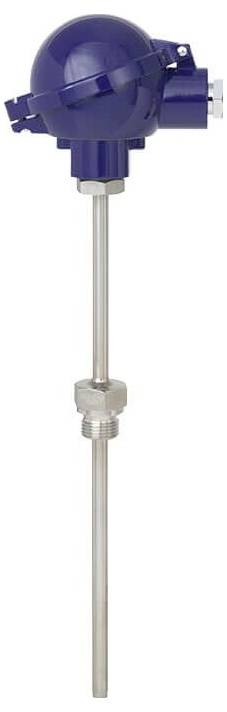

WIKA 14413425 TR10-C Weerstandsthermometer -30 tot 300 °C

TR10-C weerstandsthermometer met meerdelige inschroefbeveiligingsbuis
Technische gegevens volgens gegevensblad: TE 60.03
Explosiebeveiliging/elektrische goedkeuring: ATEX
Ontstekingsbeschermingsklasse: Ex I.
Zone 1 gas [ II 2G ex ia IIC T1…T6 GB]
1x Pt100, 4-draads
Klasse A, en 60751
Temperatuurbereik van de gekozen klasse: -30 tot +300 °C.
Aansluitbehuizing: BSZ, aluminium, kogelvorm, klapdeksel
Kabelingang: Standaard kabelingang
Schroefdraadmaat kabelingang: M20 x 1,5
Transmitter: T15, digitale transmitter, 4 - 20 mA, programmeerbaar
Aansluiting op de halsbuis: M24 x 1,5
Beschermingsbuis: Recht, inschroefschroefdraad, vorm 2G DIN 43772
Diameter beschermbuis: 9 x 1 mm
Procesaansluiting: G 1/2 B.
Beschermbuismateriaal: CrNi-staal 1.4571
Inbouwlengte [A] [U1]: 250 mm
Halslengte [MH/N]: 130 mm
Diameter meetinzetstuk: 6 mm
Mantelmateriaal meetinzetstuk: CrNi-staal 1.4571
Afdichting: Zonder
Montagepositie transmitter: Meetinzetstuk
Totale lengte veiligheidsbuis in geval van vervanging [L]: 395 mm
Lengte van het meetelement in geval van vervanging [l5]: 405 mm
Digitale temperatuurtransmitter voor weerstandsthermometer T15
Technische gegevens volgens gegevensblad: TE 15.01
Uitgangssignaal: 4 - 20 mA, 2-draads techniek
Model: Kop
Explosiebeveiliging: ATEX/IECEx
Ontstekingsbeschermingsklasse: Ex ia
Toegestane omgevingstemperatuur transmitter: Standaard -40 tot +85 °C.
Configuratie: Klantspecifiek geconfigureerd
Configuratie sensor: Pt100
Ingangsconfiguratie: 4-draads
Eenheid: °C.
Meetbereik begin - voorteken: Plus (incl. 0)
Meetbereik begin: 0
Meetbereik einde - voorteken: Plus (incl. 0)
Meetbereik einde: 150
Foutsignalering: Aanstuurend 3,5 mA
