Name: Weidmüller 1745860000 Pin-inzetstuk RockStar® HDC HE 16 + PE Spanveer 1 stuk(s)
Brand: Weidmüller
SKU: 203357
Availability: InStock

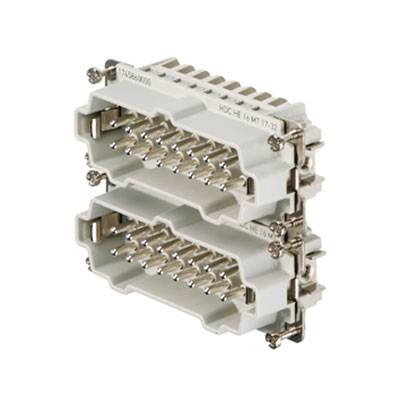

Een rechthoekige elektrische stekker met twee rijen metalen pinnen voor het verbinden van kabels in technische toepassingen.

Soortnaam

Pin-inzetstuk

Aansluiting

Spanveer

Serie

RockStar® HDC HE

Bijzonderheden

Met koperlegering

Totaal aantal polen

16 + PE

Datasheet (PDF)

Leverbaar do. 15 okt.

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Slechts 5 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Stekkerinzetstuk

HDC HE 16 MT 17-32

Technische specificaties

Nettogewicht: 77 g
grenstemperatuur: -40 °C ... 125 °C
isolatieweerstand: 1010 Ω
verontreinigingsgraad: 3
breedte: 34 mm
hoogte: 33,5 mm,
Diepte: 84,5 mm
lengte fitting: 84,5 mm
formaat: 6
serie: HE
nominale spanning (DIN EN 61984): 500 V
nominale spanning conform UL/CSA: 600 V AC/DC
Nominale stootspanning (DIN EN 61984): 6 kV
nominale stroom (DIN EN 61984): 16 A
Brandbaarheidsklasse conform UL 94: V-0
doorgangsweerstand: ≤ 2 mΩ
isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
Isolatiemateriaalgroep: IIIa
insteekcycli Ag: ≥ 500
aansluittype PE: schroefaansluiting
geleideraansluiting AWG (PE), max.: AWG 12
geleideraansluiting AWG (PE), min.: AWG 20
striplengte nominale aansluiting: 8 mm
striplengte PE-aansluiting: 10 mm
Aandraaimoment max. PE-aansluiting: 1,5 Nm
aandraaimoment min. PE-aansluiting: 1,2 Nm
bevestigingsschroef: M 4
mesjes mate kruiskop: gr. PH1
klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
oppervlak: zilver gepassiveerd
materiaal: koperlegering
klingen mate plat (met schroef): SD 0.5 x 3.0
hoge stekker: 33,5 mm

Soortnaam: Pin-inzetstuk

Serie: RockStar® HDC HE

Bijzonderheden: Met koperlegering

Aansluiting: Spanveer

Totaal aantal polen: 16 + PE

Aderdoorsnede (max.): 2.5 mm²

Aantal polen: 16

Aderdoorsnede (min.): 0.25 mm²

Inhoud: 1 stuk(s)

Voorijlend contact (PE): Ja

Type: HDC HE 16 MT 17-32

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Soortnaam

Businzetstuk HDC HE 10 FT Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:203348

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Spanveer

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,35^*

Stekkerinzetstuk HDC HE 16 MT Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:203355

Morgen leverbaar

11 Stuk(s)

Verzending door Conrad Electronic

Spanveer

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

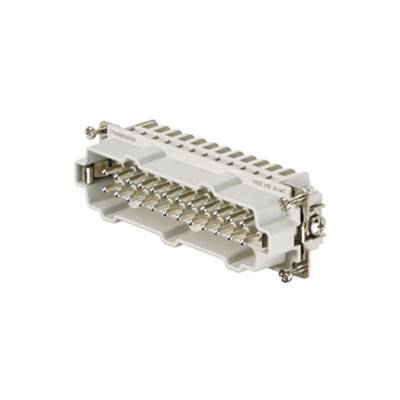

Stekkerinzetstuk HDC HE 24 MT Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:203356

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Spanveer

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

Weidmüller 1018950000 Pin-inzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)

Artikelnummer:195680

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Crimpen

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 20,65^*

Weidmüller 1018960000 Businzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)

Artikelnummer:195681

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Crimpen

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Weidmüller 1200000000 Pin-inzetstuk RockStar® HDC HE 6 + PE Schroeven 1 stuk(s)

Artikelnummer:201467

Leverbaar ma. 14 dec 2026

Verzending door Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 60

Meervoud: 1

€ 13,21^*

Weidmüller 1200200000 Businzetstuk RockStar® HDC HE 6 + PE Schroeven 1 stuk(s)

Artikelnummer:201485

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

Weidmüller 1200400000 Pin-inzetstuk RockStar® HDC HE 6 + PE Crimpen 1 stuk(s)

Artikelnummer:201504

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Crimpen

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

Weidmüller 1201000000 Businzetstuk RockStar® HDC HE 6 + PE Crimpen 1 stuk(s)

Artikelnummer:201560

Leverbaar do. 15 okt.

5 Stuk(s)

Verzending door Conrad Electronic

Crimpen

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

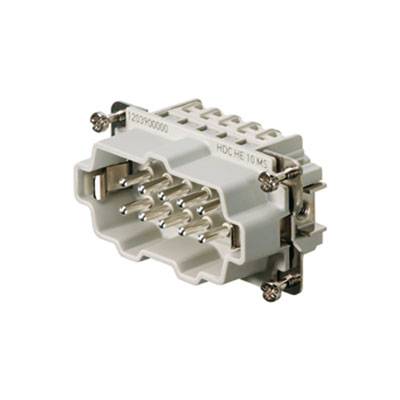

Weidmüller 1203900000 Pin-inzetstuk RockStar® HDC HE 10 + PE Schroeven 1 stuk(s)

Artikelnummer:201589

Morgen leverbaar

21 Stuk(s)

Verzending door Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Documenten en downloads

Datablad

Datablad 203357 Weidmüller 1745860000 Pin-inzetstuk RockStar® HDC HE 16 + PE Spanveer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 203357 Weidmüller 1745860000 Pin-inzetstuk RockStar® HDC HE 16 + PE Spanveer 1 stuk(s)

Omschrijving

Stekkerinzetstuk. HDC - inzetstuk, pen, 500 V, 16 A, aantal polen: 16, trekveeraansluiting, formaat: 6. Bij de trekveeraansluiting is het geleideraansluitniveau als trekveerelement ontworpen. Hierdoor is deze vrijwel onderhoudsvrij en bestaat er een betrouwbare en duurzame verbinding, die trilvast is ontworpen. Aantal polen: 32, nominale stroom: 16 A, nominale spanning: 500 V, nominale spanning volgens UL/CSA: 600 V AC/DC. Trekveeraansluiting.
