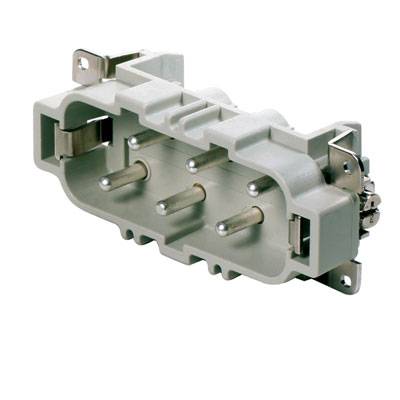

Weidmüller 1498700000 Pin-inzetstuk RockStar® HDC HSB 6 + PE Schroeven 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Schroeven
Serie
RockStar® HDC HSB
Bijzonderheden
Met koperlegering
Totaal aantal polen
6 + PE
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 36,36
3
3% = € 1,19
€ 35,17
5
5% = € 1,66
€ 34,70
10
5% = € 1,97
€ 34,39
25
6% = € 2,33
€ 34,03
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 36,36 / Stuk)
€ 36,36
excl. btw
& Slechts 5 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Stekkerinzetstuk
- HDC HSB 6 MS
Technische specificaties
- Nettogewicht: 82 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 34 mm,
- Diepte: 84,5 mm
- lengte fitting: 84,5 mm
- formaat: 6
- serie: HSB
- nominale spanning (DIN EN 61984): 400 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 6 kV
- nominale stroom (DIN EN 61984): 35 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 2 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 10
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 11 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 2,5 Nm
- aandraaimoment min. PE-aansluiting: 2 Nm
- bevestigingsschroef: M 5
- mesjes mate kruiskop: gr. PZ2
- klingen mate gleuf (PE-aansluiting): 1 x 5,5
- oppervlak: zilver gepassiveerd
- materiaal: koperlegering
- klingen mate plat (met schroef): SD 0,8 x 4,0
- hoge stekker: 34 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HSB
- Bijzonderheden
Met koperlegering
- Aansluiting
Schroeven
- Totaal aantal polen
6 + PE
- Aderdoorsnede (max.)
6 mm²
- Aantal polen
6
- Aderdoorsnede (min.)
0.5 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HSB 6 MS
34
34 mm
84.5 mm
400 V
6
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-6 mm²
0.5-6 mm²
0.5-6 mm²
0.5-6 mm²
TRUE
Other copper alloys
35 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 202767 Weidmüller 1498700000 Pin-inzetstuk RockStar® HDC HSB 6 + PE Schroeven 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 202767 Weidmüller 1498700000 Pin-inzetstuk RockStar® HDC HSB 6 + PE Schroeven 1 stuk(s)
Omschrijving
Stekkerinzetstuk. HDC-inzetstuk, pen, 400 V, 35 A, aantal polen: 6, schroefaansluiting, formaat: 6. Met de HSB serie hebben gebruikers gelijktijdig 35 A beschikbaar via elk contact. De montage vindt plaats met schroefaansluitingen, wat voor een veilige en betrouwbare verbinding zorgt. Het geleideraansluitniveau is als schroefelement ontworpen. Alle schroefaansluitingselementen zijn uitgerust met een draadbeschermingsveer. Aantal polen: 12, nominale stroom: 35 A, nominale spanning: 400 V, nominale spanning conform UL/CSA: 600 V AC/DC, schroefaansluiting.
