Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Scheidingsversterker 1 stuk(s) kopen ? Conrad Electronic

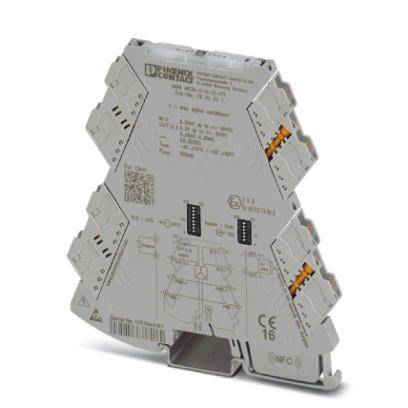

Elektronisch apparaat met een grijs behuizing, meerdere aansluitingen en technische details bedrukt. Gebruikt in industriële automatisering.

Afbeelding vergelijkbaar

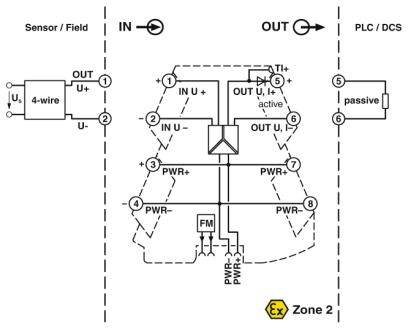

'Ex-Zone 2-interface: Links een 4-draads sensor, rechts een passief apparaat. In het midden, 12-pins aansluitconnector voor in-/uitgangen.'

Schakelsymbool toont een versterker met ingang 'IN', uitgang 'OUT' en intern 'FM POWER'. Aansluitingen voor spanning 'U' en stroom 'U,I'.

1/3

Afbeelding vergelijkbaar

Soortnaam

Scheidingsversterker

Ingangssignaal max. (spanning)

33 V

Type

MINI MCR-2-U-UI-PT

Afm.

(l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting

Push-In-klem

Datasheet (PDF)

Leverbaar wo. 9 sep.

73 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 214,05 / Stuk)

€ 214,05

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20 (niet van UL beoordeeld)
Opgenomen vermogen: ≤ 800 mW (bij IOUT = 20 mA, 9,6 V DC, 600 Ω belasting)
Isoleerlengte: 10 mm
Aderdoorsnede AWG: 24 ... 12 (flexibel)
Aantal kanalen: 1
Verontreinigingsgraad: 2
Overspanningscategorie: II
Materiaal behuizing: PBT
Kleur: grijs
Max. uitgangsstroom: 22 mA
Belasting/Uitgangsbelasting stroomuitgang: ≤ 600 Ω (bij 20 mA)
Nominale isolatiespanning: 300 V
Inbouwpositie: willekeurig
Aantal ingangen: 1
Aantal uitgangen: 1
Belasting/Uitgangsbelasting spanningsuitgang: ≥ 10 kΩ

Type: MINI MCR-2-U-UI-PT

Soortnaam: Scheidingsversterker

Ingangssignaal max. (spanning): 33 V

Afm.: (l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting: Push-In-klem

Voedingsspanning: 9.6 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Min. voedingsspanning: 9.6 V/DC

Ingangsweerstand: 10 kΩ

Inhoud: 1 stuk(s)

Breedte: 6.2 mm

Hoogte: 109.81 mm

: 119.2 mm

Stroomverbruik: 25 mA

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -40 °C

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141046 Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Scheidingsversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141046 Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Scheidingsversterker 1 stuk(s)

Omschrijving

3-weg scheidingsversterker, met configureerbare in-/uitgang, voor galvanische scheiding en omzetting van analoge signalen in het mV- en V-bereik zowel unipolar als bipolair. Push-in-aansluittechniek, standaardconfiguratie.

De teksten voor dit artikel zijn automatisch vertaald.
