Name: Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3565410
Availability: BackOrder

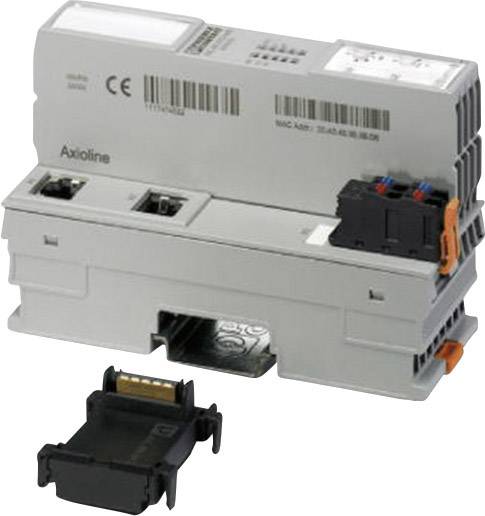

Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 607,44 / Stuk)

€ 607,44

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productreeks: Axioline F
Model: Blokmodulair
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 45 mm
Hoogte: 126,1 mm
Diepte: 74 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (standaard, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke omgeving van zone 2 | inbouwpositie: Wandmontage op horizontale draagrail);-25 °C ... 55 °C (standaard, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke omgeving van zone 2 | inbouwpositie: Willekeurig);-40 °C ... 70 °C (uitgebreid, zie hoofdstuk „met succes getest: Gebruik onder extreme omgevingsomstandigheden” in het gegevensblad.)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Aanwijzing aansluiting: Axioline F-stekker
Isoleerlengte: 8 mm
Inbouwpositie: Willekeurig (let op de temperatuurderating)
ATEX: ATEX
IECEX: IECEX
Overdrachtssnelheid: 100 Mbit/s
Markering: Klasse I, zone 2, AEx ec IIC T4;klasse I , afdeling 2, groepen A, B, C, d, T4;ex ec IIC T4 GC X.
UL, USA/Canada: UL, USA/Canada
Maximaal verliesvermogen bij nominale voorwaarde: 4 W.
Duur van de test: 21 dagen
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal interfaces: 1
Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekker
Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
Certificaat: 2021122309114456
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: Max. 583 mA (2,0 A op Ubus, UL = 24 V, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke zone van zone 2);max. 670 mA (2,5 A op UBus, UL = 24 V)
Printaansluiting: Printaansluiting
Temperatuur: 25 °C ± 1 K.
Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch;ompoolbeveiliging | elektronisch
UKEX: UKEX
Ondersteunde protocollen: Ethernet/IP™;SNMP;HTTP;TFTP;FTP;bootP;DHCP;DCP;DLR
Transmissiefysica: Ethernet in RJ45-twisted-pair
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
Bijzondere eigenschappen: Extreme condities-variant
CCC / China-ex: CCC / China-ex
Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
Voedingsspanning: 5 V DC (via de busmodule)
Ethernet/IP™: Ethernet/IP™
UL ex, USA / Canada: UL ex, USA / Canada
Systeemgrenzen: Systeemgrenzen
Aantal ondersteunde deelnemers: Max. 63 (per station)
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
Aantal aansluitbare lokale busdeelnemers: Max. 63
Axioline F-lokale bus: Axioline F-lokale bus
Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
Axioline F-stekker: Axioline F-stekker
Test (schadelijk gas): Test (schadelijk gas)
Testnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
Luchtvochtigheid (relatief): 75% ±3%
Volume H2S (waterstofsulfide): 50 ppb
Volume-concentratie NO2 (stikstofdioxide): 1250 ppb
Volume-concentratie Cl2 (chloor): 10 ppb
Volumeconcentratie SO2 (zwaveldioxide): 300 ppb
Testspanning: Ethernet-interface 1 / Ethernet-interface 2: 1500 V AC, 50 Hz, 1 min.
Testspanning: Ethernet-interface 1 / functionele aarding: 1500 V AC, 50 Hz, 1 min.
Testspanning: Ethernet-interface 2 / functionele aarding: 1500 V AC, 50 Hz, 1 min.
Voeding: Max. 2,5 A;max. 2 A (toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke omgeving van zone 2)
Testspanning: Ethernet-interface 1 / 24 V voeding logische spanning (UL): 1500 V AC, 50 Hz, 1 min.
Testspanning: Ethernet-interface 2 / 24 V voeding logische spanning (UL): 1500 V AC, 50 Hz, 1 min.
Testspanning: 24 V voeding logische spanning (UL) / functionele aarding: 500 V AC, 50 Hz, 1 min.
Service: Service
Potentialen: Voeding van de logische spanning UL (uit UL wordt de voeding van de Axioline F-lokale bus UBus gegenereerd): Potentialen: Voeding van de logische spanning UL (uit UL wordt de voeding van de Axioline F-lokale bus UBus gegenereerd)

Soortnaam: Buskoppeling

Type: AXL F BK EIP XC

Voedingsspanning: 24 V/DC
5 V/DC

Hoogte: 126.1 mm

: 74 mm

Breedte: 45 mm

: IP20

Afm.: (l x b x h) 74 x 45 x 126.1 mm

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 670 mA

Fabrikantnr.: 1167192

Uitvoering: bloksmodular

Montage: DIN-rail montage

Diepte: 74.25 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC

Omschrijving

Axioline F, buskoppeling, Ethernet/IP™, RJ45-bus, extreme voorwaarden, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekker
