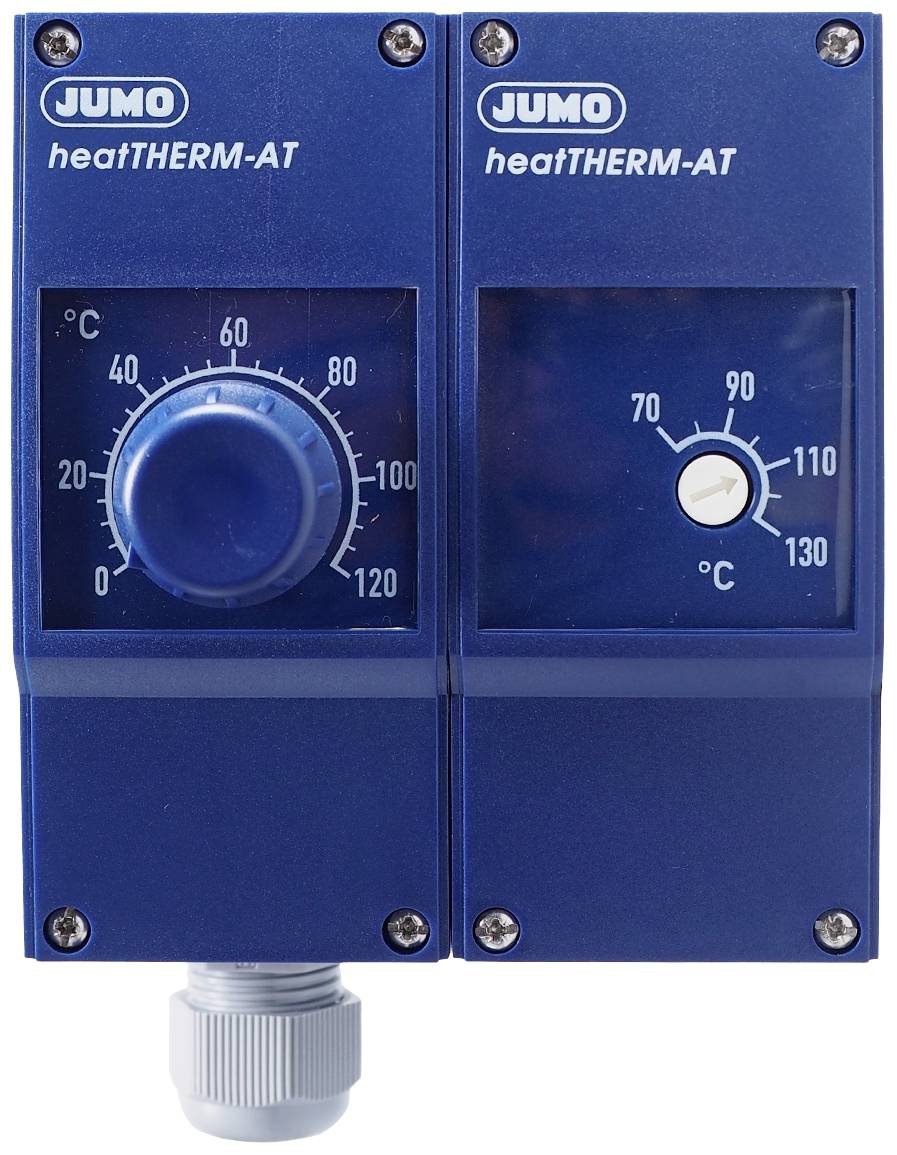

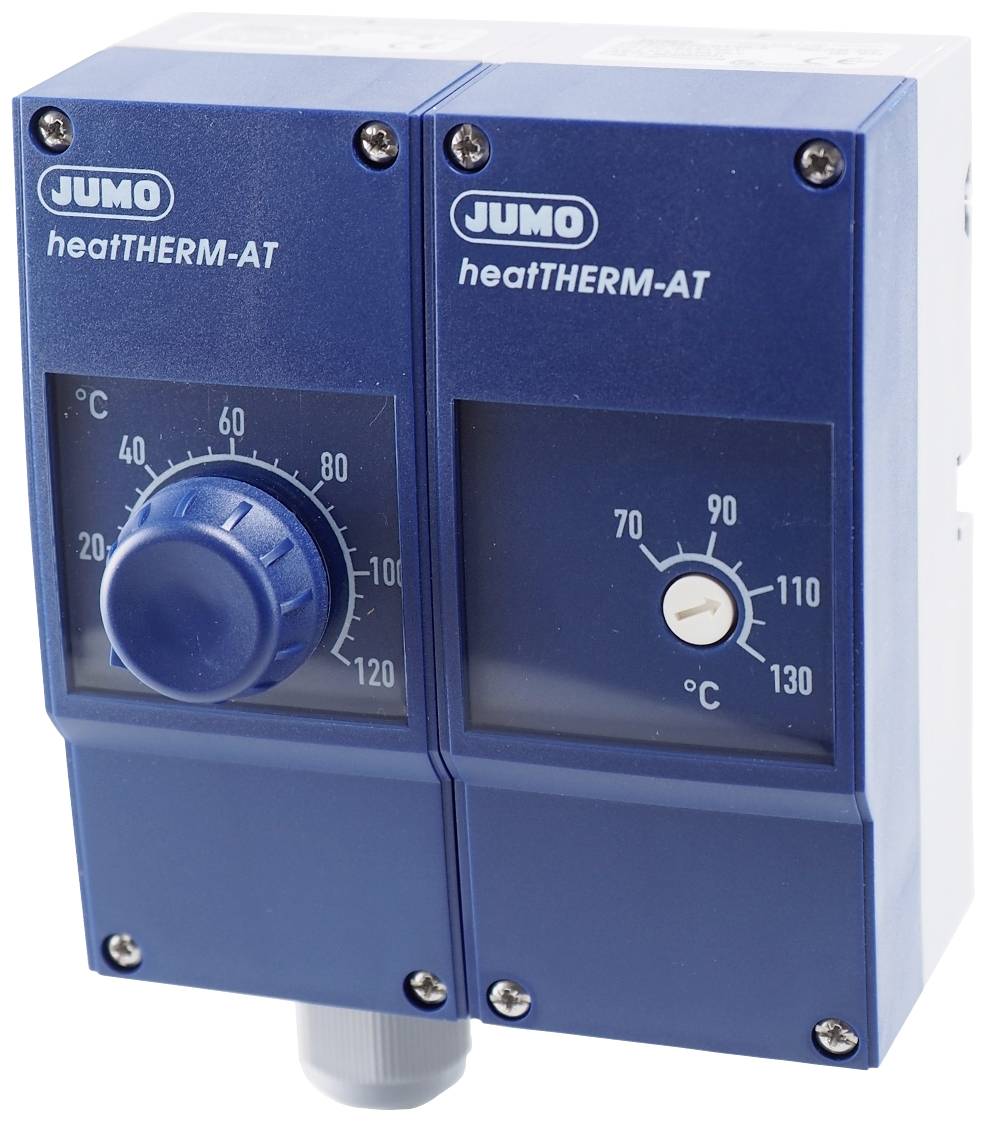

Jumo 60003231 Tweestandenregelaar Dubbele thermostaat -20 tot 149 °C Relais 16 A

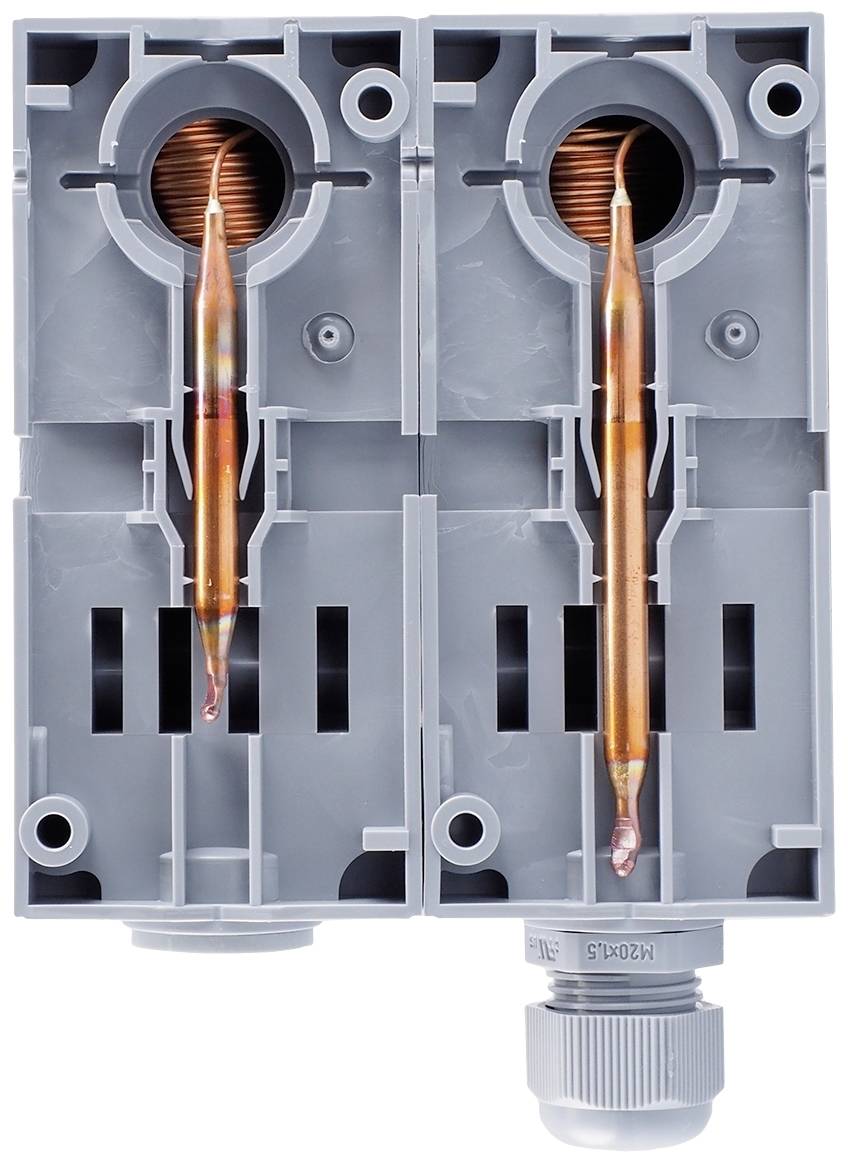

Door de slagvaste behuizing van hoogwaardig kunststof is de mechanische opbouwdubbele thermostaat zeer robuust en kan hij ook onder zware omstandigheden worden gebruikt. De gebruikte meetsystemen werken volgens het vloeistofuitrekprincipe en kunnen zonder problemen tot een maximaal toegestane sensortemperatuur op de temperatuurregelaar van 135 °C en de veiligheidstemperatuurbewaking van 149 °C worden gebruikt. De gladde ronde voelers van koper hebben een diameter van 6 mm. De sensorlengte van de temperatuurregelaar is ca. 87 mm, die van de veiligheidstemperatuurbewaking ca. 66 mm bedraagt. De afstandskabels zijn eveneens van koper en bij levering in de behuizing opgerold. Met inachtneming van een buigradius van 5 mm kunnen de leidingen naar behoefte uit de behuizing worden uitgevoerd en flexibel worden gelegd. De meegeleverde beschermhuls van messing, vernikkeld, heeft een diameter van 8 mm en kan met een schroefdraad G 1/2 vorm A conform DIN 3852/2 worden gemonteerd. De maximaal toegestane omgevingstemperatuur aan de behuizing (beschermingsklasse IP54) bedraagt 80 °C. De behuizingsbevestiging vindt direct aan de onderkant van de behuizing als wandmontage plaats. Met behulp van een instelwaarderegelaar kan de gewenste uitschakeltemperatuur van de temperatuurregelaar op een schaal eenvoudig worden ingesteld. De temperatuur van de veiligheidstemperatuurbewaking kan met behulp van een schroevendraaier na verwijdering van het deksel van de behuizing op een schaal worden ingesteld. Door een kijkschijf in het deksel van de behuizing is de ingestelde temperatuur altijd zichtbaar. De temperatuurregelaar wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +/-3 % in de bovenste schaalversnelling, de veiligheidstemperatuurbewaking heeft een schakelpuntnauwkeurigheid van +0/-5 K in de bovenste helft van de schaal. De ingebouwde temperatuurcompensatie vermindert omgevingstemperatuurinvloeden op de schakelkop tot een minimum. Een doorslaggevend voordeel is dat voor de temperatuurmeting geen extra hulpenergie nodig is. De elektrische aansluiting gebeurt door PushIn-klemmen, waardoor de installatietijd ten opzichte van conventionele schroefaansluitingen aanzienlijk wordt verminderd. Het maximaal toegestane schakelvermogen bedraagt AC 230 volt / 16 A. De temperatuurregelaar heeft een schakelverschil (hysterese) van ca. 3 K, de veiligheidstemperatuurbewaking van ca. 10 K. Beide systemen schakelen na onderschrijding van de uitschakeltemperatuur automatisch weer terug naar de oorspronkelijke toestand. Bij afkoeling van de temperatuur bij de sensor van de veiligheidstemperatuurbewaking onder -20 °C wordt het circuit geopend tussen klem 1 en klem 2, maar sluit zich bij een temperatuurstijging weer zelfstandig. Bij beschadiging van het meetsysteem wordt het circuit van de veiligheidstemperatuurbewaking continu geopend, het schakelcontact bevindt zich dan in een neutrale stand. De thermostaat is zeer flexibel te gebruiken en wordt zowel in de gebouwautomatisering als in de verwarmings-, klimaat- en ventilatietechniek toegepast. Andere toepassingsgebieden zijn de kunststof industrie, de apparaten- en machinebouw, de ovenbouw en de temperatuurbewaking in laboratorium- en klimaatkasten. Het apparaat is goedgekeurd conform DIN en 14597 en DGRL en heeft een EAC-goedkeuring.
