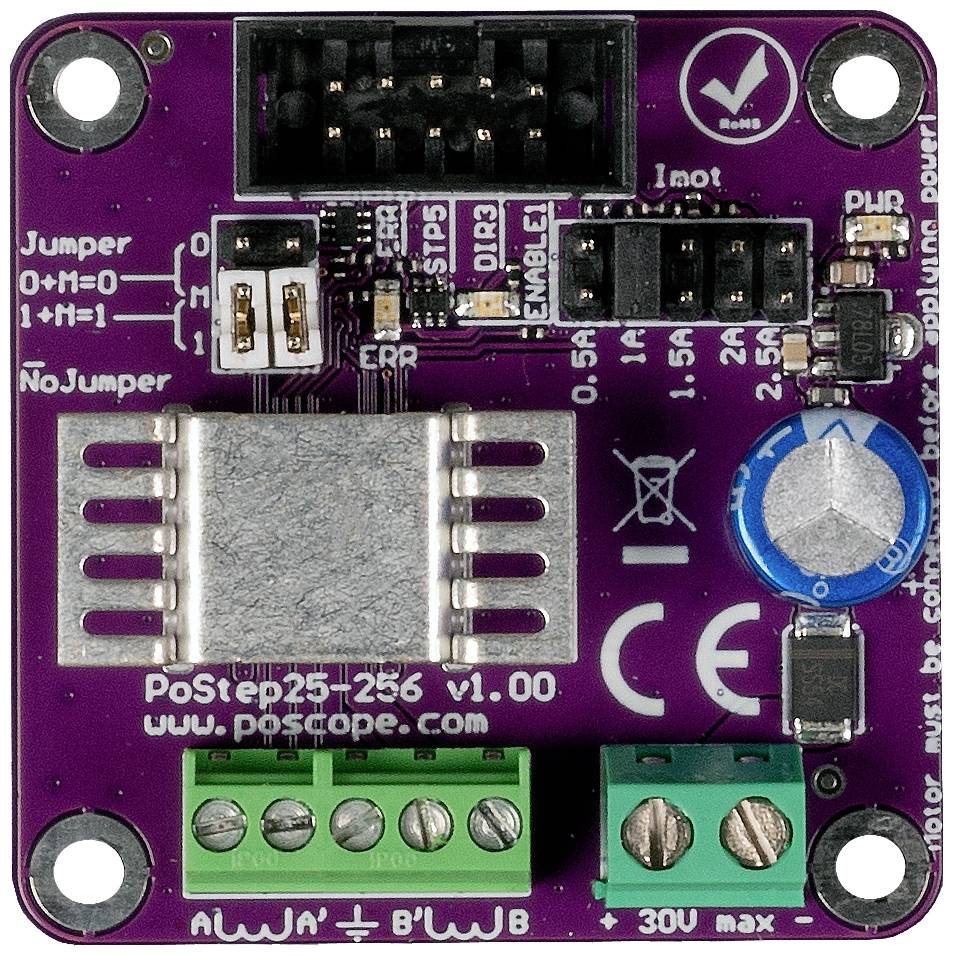

Paarse elektronische schakeling met meerdere aansluitingen en componenten, waaronder draaiknoppen en stekklemmen, gemerkt met 'PoStep25-256 v1.00'.

'Technische tekening van een PoStep25-256 printplaat met afmetingen, pinbezetting en montagerichtlijnen.'

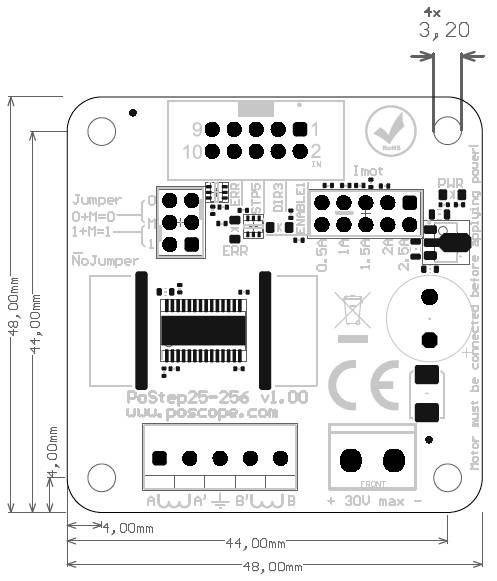

'Tekening van een elektrisch schema met afmetingen in mm en labels voor aansluitingen en componenten, bijv. Jumper 0 = Hi.'

Kleine elektronische printplaat met condensator, aansluitingen en chip, mogelijk gebruikt voor spanningsregeling of prototyping.

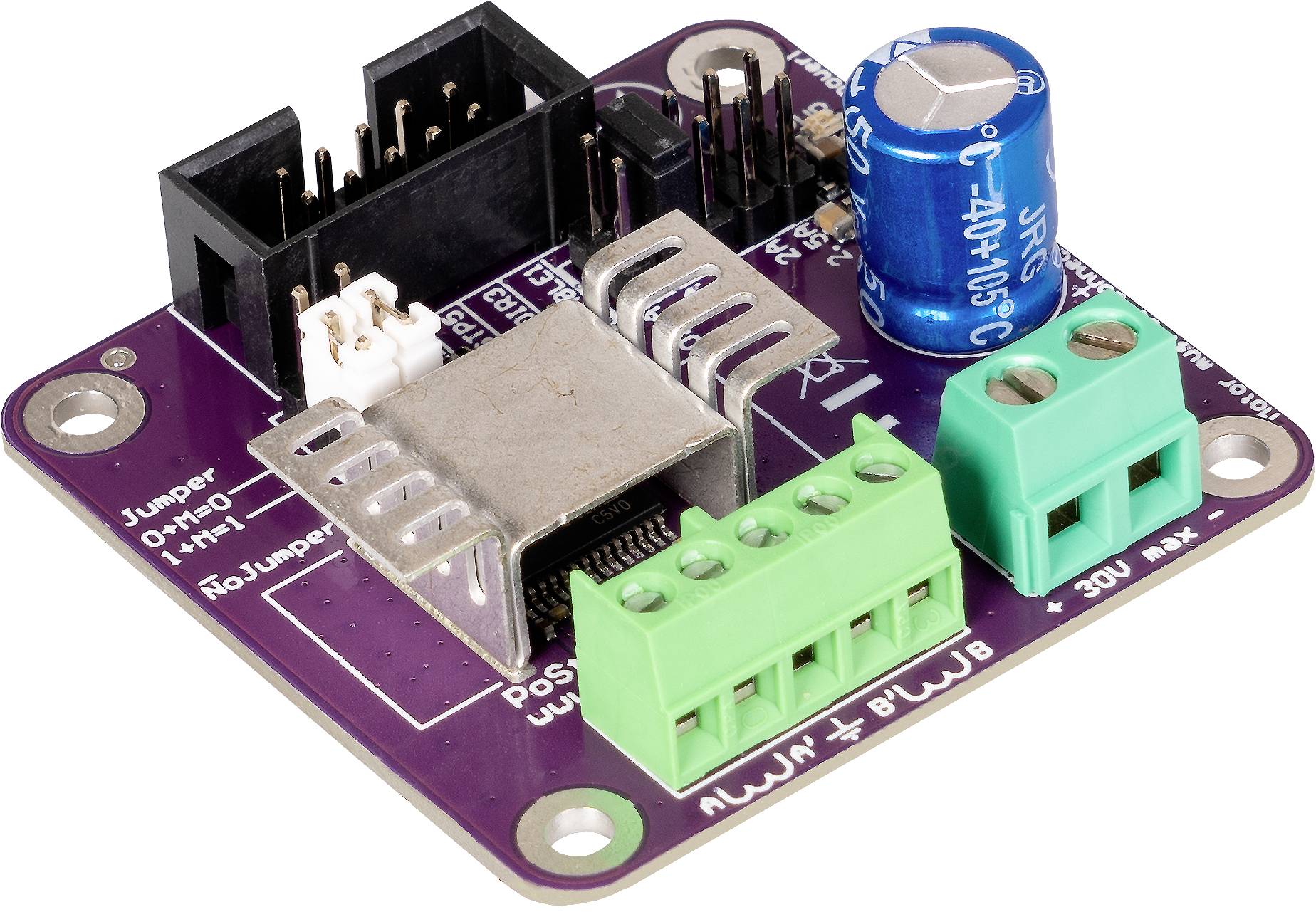

Een paarse elektronische module met een blauwe condensator, groene aansluitklemmen en meerdere steekverbindingen op een printplaat.

1/5

Interfaces

Schroefklem

Max. fasestroom

2.5 A

Soortnaam

Stappenmotordriver

Lengte

18 mm

Breedte

18 mm

Datasheet (PDF)

Morgen leverbaar

82 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 23,13 / Stuk)

€ 23,13

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

PoStep 25-256 stappenmotordriver, 0,5 tot 2,5 A, 9 tot 30 V, max. 256 microstappen

Eenvoudige instelling van de motorstroom via jumper
Compatibel met 4-, 6- en 8-draads stappenmotoren
Bedrijfs-, fout- en inschakelaanduiding via LED
Zachtere en stillere beweging van de stappenmotor
Verbeterd draaimoment

Technische specificaties

Voedingsspanning: 9 - 30 V DC
Fasestroom: 0,5 - 2,5 A
Microstapmodi: 1, 2, 4, 16, 32, 64, 128, 256
Logische spanning: 3,3 V en 5 V compatibel
Max. stapfrequentie: 500 kHz
Bedrijfstemperatuur: 0 tot +70 °C
Beschermingsfuncties: voeding beveiligd tegen ompoling, onderspanningsuitschakeling, overstroombeveiliging, detectie van open belasting, thermische uitschakeling, uitgang voor fouttoestand

Interfaces: Schroefklem

: 18 mm

Breedte: 18 mm

Afm.: (l x b) 18 mm x 18 mm

Fabrikantnr.: PoStep25-256

Type: PoStep25-256

Max. fasestroom: 2.5 A

Soortnaam: Stappenmotordriver

Documenten en downloads

Datablad

Datablad 2584613 Joy-it PoStep25-256 Stappenmotordriver 2.5 A Schroefklem

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2584613 Joy-it PoStep25-256 Stappenmotordriver 2.5 A Schroefklem

Omschrijving

De PoStep25-256 is een krachtige, voordelige stappenmotor-driver voor implementatie van een intelligente stappenmotorbesturing - Smooth tune. De driver beschikt over een geavanceerde architectuur en oppervlaktemontagetechnologie voor een buitengewone vermogensdichtheid.
