PoLabs PoKeys 57 CNC CNC-asbesturing
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
CNC-asbesturing
Fabrikantnr.
PoKeys 57 CNC
Type
PoKeys 57 CNC
Geschikt voor
Arduino
Banana Pi
Cubieboard
pcDuino
Raspberry Pi®
Raspberry Pi® 2 B
Raspberry Pi® 3 B
Raspberry Pi® A, B, B+
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 140,49 / Stuk)
€ 140,49
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
Pokeys 57CNC 8-assige besturing
- 8-assige servo/stappenmotorbesturing (Step/DIR)
- bovendien als programmeerbare GPIO-logica (PoKey-apparaat) te gebruiken USB + Ethernet + LPT-interface
- ideaal voor CNC-machines
- Mach3 en Mach4-ondersteuning
Technische specificaties
- Fabrikantnr.
PoKeys 57 CNC
- Type
PoKeys 57 CNC
- Geschikt voor
Arduino
Banana Pi
Cubieboard
pcDuino
Raspberry Pi®
Raspberry Pi® 2 B
Raspberry Pi® 3 B
Raspberry Pi® A, B, B+
- Soortnaam
CNC-asbesturing
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1543963 PoLabs PoKeys 57 CNC CNC-asbesturing
Gebruiksaanwijzingen en veiligheidsinformatie 1543963 PoLabs PoKeys 57 CNC CNC-asbesturing
Gebruiksaanwijzingen en veiligheidsinformatie 1543963 PoLabs PoKeys 57 CNC CNC-asbesturing
Omschrijving

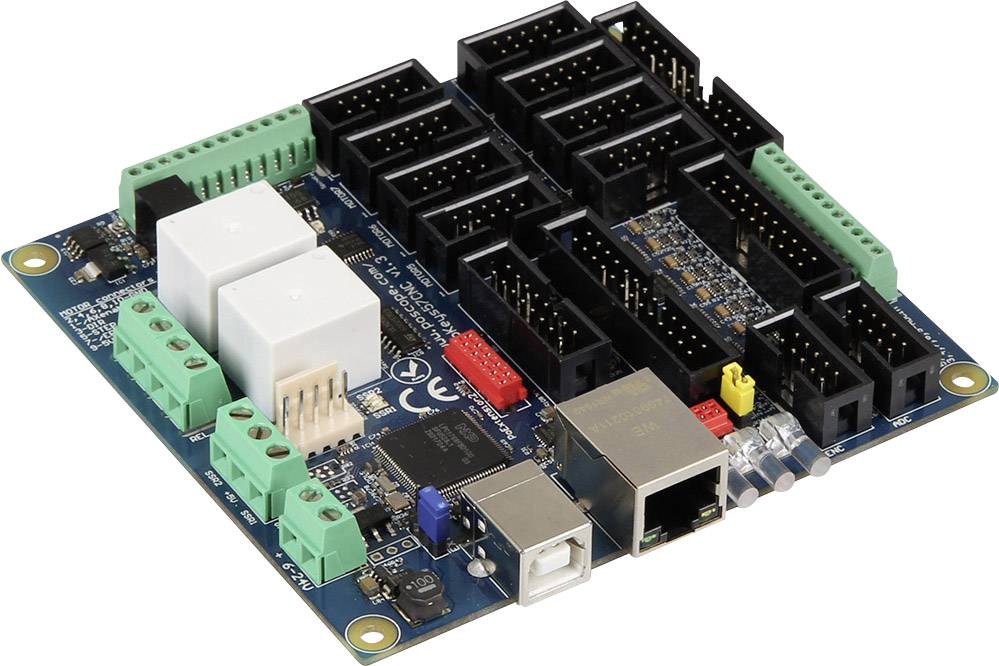

PoKeys57CNC is een mix van universele Pokeys-apparaten en motorbesturing. Het apparaat is in de eerste plaats verkrijgbaar voor de besturing van maximaal via 8 STEP / DIR-signaal aangedreven motoren (stappenmotor, servo-aandrijvingen, enz.) in verschillende toepassingen met toevoeging van krachtige Pokeys-apparaatfuncties. Het apparaat bevat speciale aansluitingen voor verbindingen met motoraandrijvingen (HD44780-compatibel), LCD-module, enz. Bovendien zijn er 5 analoge ingangen met 12 bits resolutie beschikbaar. Het apparaat beschikt ook over vier galvanisch gescheiden Open Collector-uitgangen en geïsoleerde 0 tot 10 V analoge uitgang.
Het apparaat wordt met de poil kern geleverd en is volledig compatibel met PoBlocks van grafische programmeersoftware. Met programmeerbare Logic Controller op de motorbesturingsprintplaat. PoBlocks kan worden gebruikt om verschillende randapparaten eenvoudig te automatiseren en de uitwisseling van gegevens met andere softwaretoepassingen van PoKeys57CNC worden geconfigureerd.
Pokeys USB-producten bevatten ondersteuning voor virtueel USB-toetsenbord en USB-joystick, om een standaard USB-toetsenbord en joystick te emuleren. Digitale ingangspennen kunnen voor een virtueel toetsenbord en de joystickknoppen worden overgedragen, terwijl de analoge ingangen op virtuele joystickassen kunnen worden overgedragen. De configuratie is eenvoudig, met onze intuïtieve grafische Pokeys-configuratietoepassing, waarbij elke functie ook kan worden getest.
Een vast toegewezen PoExtBus / Ponet- aansluiting kan worden gebruikt om het aantal digitale uitgangen met nog eens 80 uitgangen in de vorm van relaisuitgangen of Open Collector-uitgangen uit te breiden. Kan ook worden gebruikt om verschillende extra apparaten (bv. PoKeysKBD48CNC aanhanger) en I2C-sensoren aan te sluiten.
Eigenschappen:
- ondersteunt door Mach4 en Mach3 Pokeys plug-ins
- compatibel met USB 1.1/2.0 HID-standaard,
- simulatie van standaard Engels USB-toetsenbord (bij activering van ondersteuning voor knoppen omhoog/omlaag),
- simulatie van standaard USB-joystick (6 assen, 32 knoppen met activeringsondersteuning),
- Ethernet 10/100 met DHCP-client of vaste IP-ondersteuning,
- TCP- of UDP-verbinding met het apparaat,
- Modbus TCP ondersteuning (toegang tot digitale IO, analoge ingangen, sensorwaarden, digitale tellerwaarden, PWM-uitgangen, LCD-display, PoExtBus-apparaten, Matrix-toetsenbordstatus),
- webinterface met nieuw vormgegeven dashboard en I/O-statusindicatie met meerdere gebruikersaccounts,
- 28 digitale in- of uitgangen (software instelbaar) met pull up-weerstanden en als virtuele USB-toetsenbordtoetsen beschikbaar. Er zijn nog andere vier speciale digitale uitgangen,
- 5 analoge ingangen (12 bits) met digitale laagdoorlaatfiltering (4 analoge ingangen omvatten ook analoge laagdoorlaatfilters met 1,9 kHz grensfrequentie),
- meerdere encoderpaaringangen met drie extra speciale high speed-encoder- en een ultra high-speedencoder-ingangen,
- digitale tellers op bepaalde digitale ingangspennen,
- krachtige 8-assige 125 kHz pulsmotor met eigen motoraansluitingen,
- tot 16x8 matrix-toetsenbord met ondersteuning toetsen geactiveerd / alternatieve functie,
- tot 5 high-speed volledig configureerbare PWM-uitgangen (25 MHz PWM-timer) - twee van deze met Open Collector-transistoruitgangen,
- speciale aansluiting voor HD44780-gebaseerde tekens ondersteuning LC-display (tot 4x20 tekens),
- speciale aansluiting voor PoPendant1
- PoExtBus de ondersteuning voor maximaal 10 externe schuifregisters (bv. PoExtBusOC16, PoExtBusRE, enz.),
- ondersteunt Ponet-apparaten (CNC-toetsenbord met 48-toetsen),
- storingsvrije ondersteuning bij communicatieonderbreking,
- ondersteuning voor maximaal 100 sensoren, die op I2C-bus, 1-wire-bus of de multifunctionele analoge ingangen kunnen worden aangesloten,
- intuïtieve en gebruiksvriendelijke software,
- ondersteuning door derde via communicatie DLL-bibliotheek en uitgebreid protocolspecificatiedocument dat naar andere systemen kan exporteren.
De teksten voor dit artikel zijn automatisch vertaald.
Het apparaat wordt met de poil kern geleverd en is volledig compatibel met PoBlocks van grafische programmeersoftware. Met programmeerbare Logic Controller op de motorbesturingsprintplaat. PoBlocks kan worden gebruikt om verschillende randapparaten eenvoudig te automatiseren en de uitwisseling van gegevens met andere softwaretoepassingen van PoKeys57CNC worden geconfigureerd.
Pokeys USB-producten bevatten ondersteuning voor virtueel USB-toetsenbord en USB-joystick, om een standaard USB-toetsenbord en joystick te emuleren. Digitale ingangspennen kunnen voor een virtueel toetsenbord en de joystickknoppen worden overgedragen, terwijl de analoge ingangen op virtuele joystickassen kunnen worden overgedragen. De configuratie is eenvoudig, met onze intuïtieve grafische Pokeys-configuratietoepassing, waarbij elke functie ook kan worden getest.
Een vast toegewezen PoExtBus / Ponet- aansluiting kan worden gebruikt om het aantal digitale uitgangen met nog eens 80 uitgangen in de vorm van relaisuitgangen of Open Collector-uitgangen uit te breiden. Kan ook worden gebruikt om verschillende extra apparaten (bv. PoKeysKBD48CNC aanhanger) en I2C-sensoren aan te sluiten.
Eigenschappen:
- ondersteunt door Mach4 en Mach3 Pokeys plug-ins
- compatibel met USB 1.1/2.0 HID-standaard,
- simulatie van standaard Engels USB-toetsenbord (bij activering van ondersteuning voor knoppen omhoog/omlaag),
- simulatie van standaard USB-joystick (6 assen, 32 knoppen met activeringsondersteuning),
- Ethernet 10/100 met DHCP-client of vaste IP-ondersteuning,
- TCP- of UDP-verbinding met het apparaat,
- Modbus TCP ondersteuning (toegang tot digitale IO, analoge ingangen, sensorwaarden, digitale tellerwaarden, PWM-uitgangen, LCD-display, PoExtBus-apparaten, Matrix-toetsenbordstatus),
- webinterface met nieuw vormgegeven dashboard en I/O-statusindicatie met meerdere gebruikersaccounts,
- 28 digitale in- of uitgangen (software instelbaar) met pull up-weerstanden en als virtuele USB-toetsenbordtoetsen beschikbaar. Er zijn nog andere vier speciale digitale uitgangen,
- 5 analoge ingangen (12 bits) met digitale laagdoorlaatfiltering (4 analoge ingangen omvatten ook analoge laagdoorlaatfilters met 1,9 kHz grensfrequentie),
- meerdere encoderpaaringangen met drie extra speciale high speed-encoder- en een ultra high-speedencoder-ingangen,
- digitale tellers op bepaalde digitale ingangspennen,
- krachtige 8-assige 125 kHz pulsmotor met eigen motoraansluitingen,
- tot 16x8 matrix-toetsenbord met ondersteuning toetsen geactiveerd / alternatieve functie,
- tot 5 high-speed volledig configureerbare PWM-uitgangen (25 MHz PWM-timer) - twee van deze met Open Collector-transistoruitgangen,
- speciale aansluiting voor HD44780-gebaseerde tekens ondersteuning LC-display (tot 4x20 tekens),
- speciale aansluiting voor PoPendant1
- PoExtBus de ondersteuning voor maximaal 10 externe schuifregisters (bv. PoExtBusOC16, PoExtBusRE, enz.),
- ondersteunt Ponet-apparaten (CNC-toetsenbord met 48-toetsen),
- storingsvrije ondersteuning bij communicatieonderbreking,
- ondersteuning voor maximaal 100 sensoren, die op I2C-bus, 1-wire-bus of de multifunctionele analoge ingangen kunnen worden aangesloten,
- intuïtieve en gebruiksvriendelijke software,
- ondersteuning door derde via communicatie DLL-bibliotheek en uitgebreid protocolspecificatiedocument dat naar andere systemen kan exporteren.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Besturingsprintplaat
