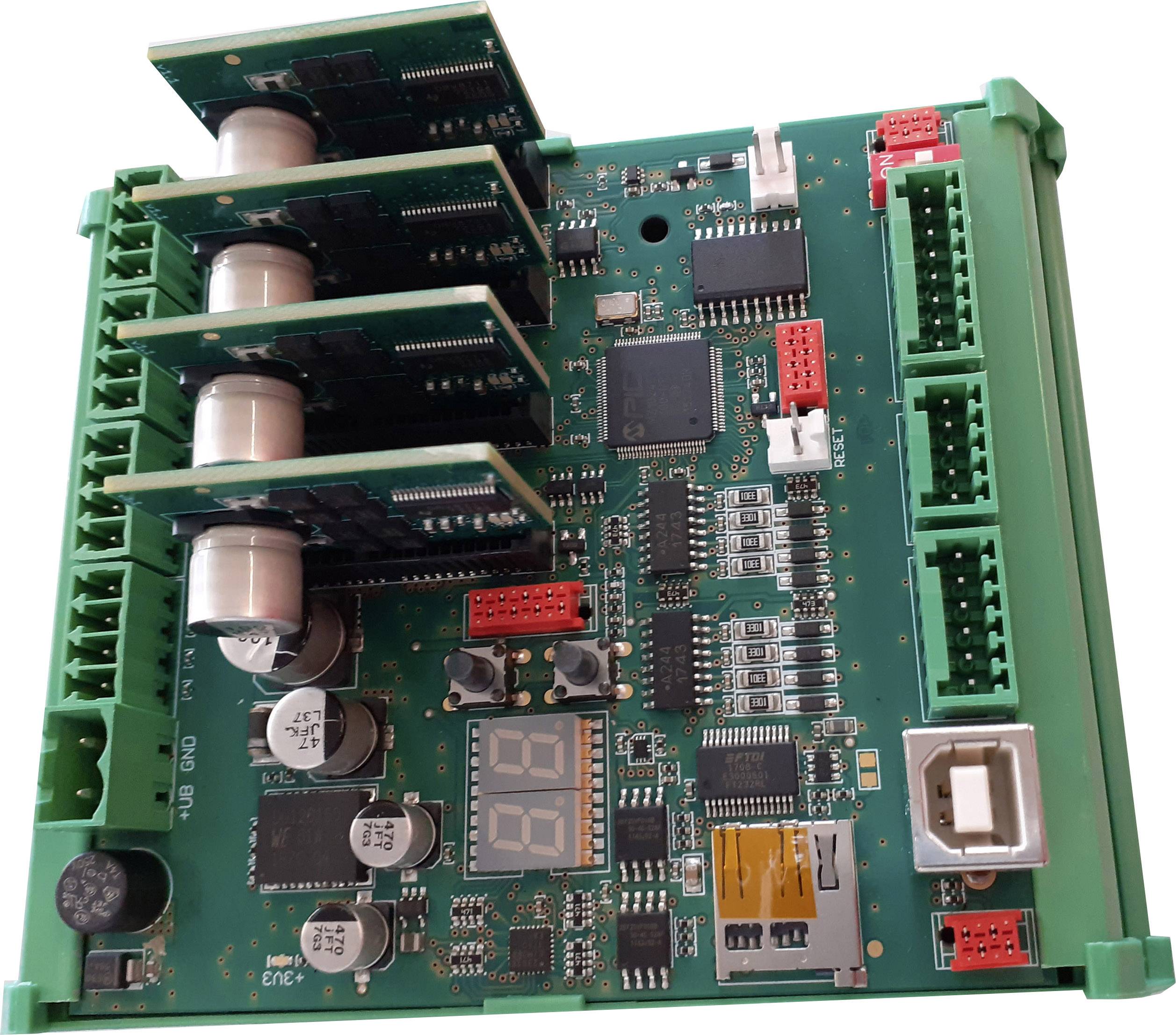

Emis SMC-IC4 Stappenmotorbesturing 12 V, 48 V

De stappenmotordriver SMC-IC4 kan vier vermogenseindtrappen opnemen. Er zijn eindtrappen voor fasestromen van 1 A tot 4 A beschikbaar. Er kunnen bipolaire stappenmotoren met twee of vier fasen worden aangesloten. Afhankelijk van het vermogen en de inschakelduur van de motor en de ingestelde ruststroom, wordt het gebruik van een ventilator aanbevolen voor het koelen van de eindtrappen van de motor. Als stroomvoorziening is een gelijkspanningsnetadapter nodig met een spanning van minimaal 12 V DC tot maximaal 48 V DC. De communicatie tussen PC en SMC-IC4 vindt plaats via een USB-interface (Type-B). Na het voor de eerste keer insteken van de USB-kabel wordt op de PC een virtuele COM-poort gegenereerd en een COM-poortnummer toegewezen. Via deze virtuele COM-poort vindt alle gegevensoverdracht plaats. Voor het aansturen van de SMC-IC4 kan een terminalprogramma worden gebruikt. Schakel- en stuursignalen kunnen met een niveau van 0-24 V DC naar de digitale ingangen worden gevoerd. Referentieschakelaars worden aangesloten op ingangen 1-4. Voor alle acht ingangen kunnen vrij programmeerbare functies worden opgeslagen in het aanwezige geheugen voor constante waarden. Er zijn 7 transistoruitgangen beschikbaar met maximaal 24 V DC spanning en 100 mA laststroom. De LED-indicator met twee cijfers dient voor het weergeven verschillende systeemtoestanden. Voor standalone-toepassingen is een geheugen voor constante waarden beschikbaar voor 28 programma's met elk 64 kB. Als grotere programma's moeten worden uitgevoerd, kan hiervoor een micro-SD-kaart worden gebruikt. Op de SMC-IC4 is een geschikte sleuf aangebracht. Instellingen en selecties kunnen bij standalone-toepassingen (gebruik zonder PC) worden uitgevoerd met de beide knoppen. Als er meer dan 4 stappenmotoren worden gebruikt, kunnen meerdere SMC-IC4 besturingsmodi in cascade worden geschakeld. De kabel voor het verbinden van de afzonderlijke kaarten wordt meegeleverd. De eerste kaart wordt met de PC verbonden en neemt een masterfunctie op.
