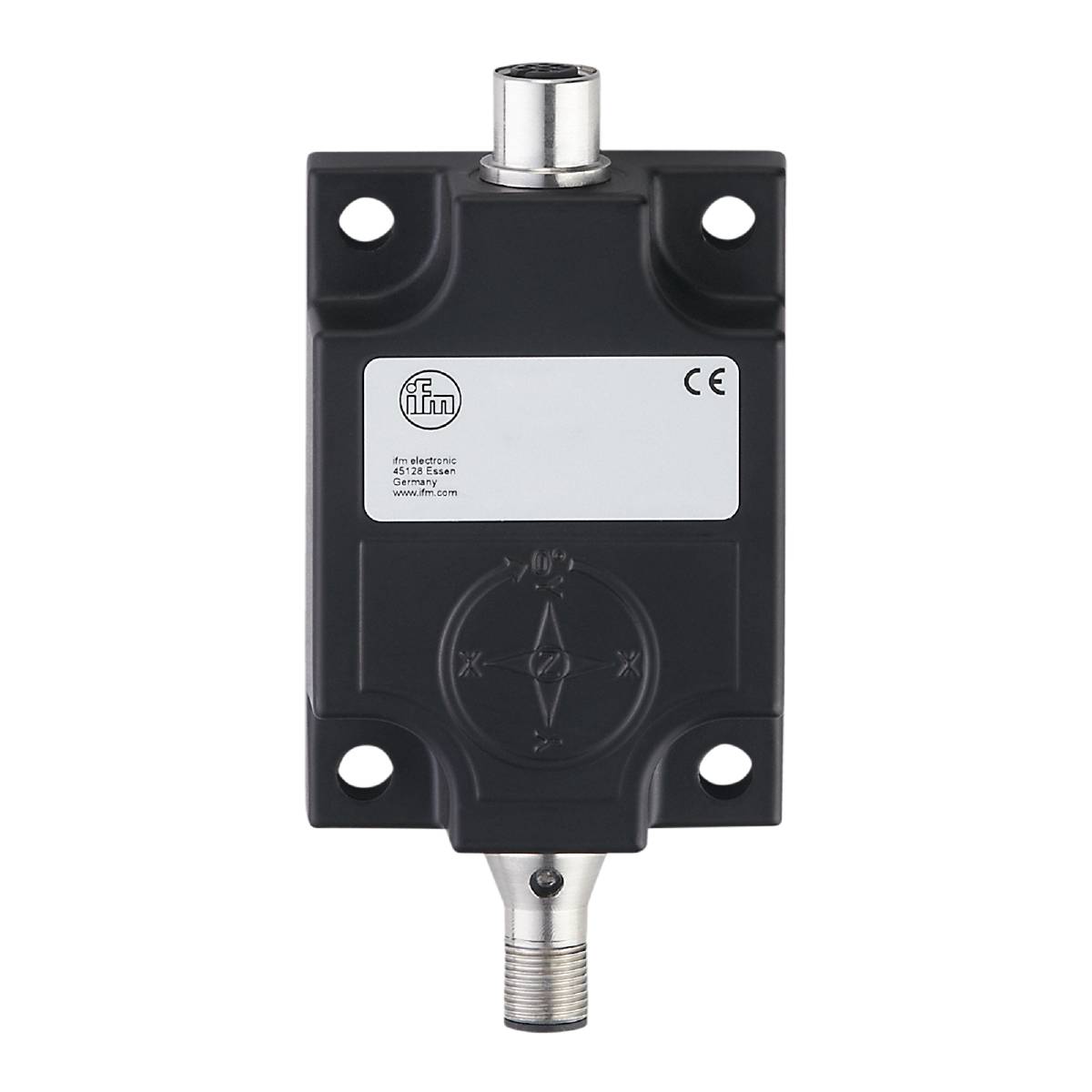

Name: ifm Electronic Hellingssensor JD1121 JD1121 Meetbereik: 0 - 360 ° CAN M12
Brand: ifm Electronic
SKU: 3321822
Availability: BackOrder

Afbeelding vergelijkbaar

Soortnaam

Hellingssensor

Max. voedingsspanning

30 V/DC

Meetbereik (max.)

360 °

Aansluiting

M12

Type

JD1121

Datasheet (PDF)

Leverbaar wo. 28 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 962,81 / Stuk)

€ 962,81

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

ifm JD1121 hellingsensor

Fusion van acceleratiesensor en gyroscoop (IMU)
Compensatie van externe acceleraties
Hoge meetnauwkeurigheid bij dynamische bewegingen
Compacte en robuuste behuizing

Technische specificaties

Afmetingen [mm]: 27 x 59 x 118,5
Afsluitweerstand: Ja; (intern; parametreerbaar)
Aantal CAN-interfaces: 1
Aantal meetassen: 1; (Z)
Weergave: Preoperational Mode: 1 x LED, groen; Operational Mode: 1 x LED, groen knippert; fout: 1 x LED, rood
Resolutie-helling [°]: 0,01; (parametreerbaar)
Functieprincipe-helling: Dynamisch
Hysterese-helling [°]: ≤ ± 0,05
Meetprincipe diagnose: MEMS capacitief; (acceleratiesensor; gyroscoop)
Omgevingstemperatuur-1 [°C]: -40...85
Applicatie: Zeer nauwkeurige kantelmeting in dynamische toepassingen
Bedrijfsspanning [V]: 9...30 DC
Inbouwpositie: Verticaal
Nauwkeurigheid - dynamische_meting [°]: ± 0,5
Nauwkeurigheid - statische_meting [°]: ± 0,3
Gewicht [g]: 211.000
Communicatie-interface: CAN
Opslagtemperatuur [°C]: -40...85
Meetbereik versnelling - kantelmeting [g]: ± 4
Meetbereik draaisnelheid - kantelmeting [°/s]: ± 500
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
MTTF: 260
Protocol - CAN: CANopen
BESCHERMINGSKLASSE IP 67; IP 68; IP 69K
Beschermingsklasse: III
Stekkerverbinding: CAN-in - pinlay-out: 0063 - stekkerverbinding: 1 x M12; codering: A / CAN-out - pinlay-out: 0017 - stekkerverbinding: 1 x M12; codering: A
Stroomverbruik [mA]: < 65; (9... 30 V (DC)
Temperatuurcoëfficiënt [1/K]: ≤ ± 0,008°
Bestand tegen verkeerde polariteit: Ja
Bescherming tegen verkeerde polariteit: ja
Versie - CAN: CIA DS301 V4.2.0; DSP-410 V2.0.0; CIA 306 V1.3.0
Herhalingsnauwkeurigheid (°): ± 0,05
Hoekbereik - kantelmeting [°]: 0...360

Soortnaam: Hellingssensor

Type: JD1121

Min. voedingsspanning: 9 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 9 - 30 V/DC

Meetbereik (min.): 0°

Meetbereik (max.): 360°

Meetbereik: 0 - 360 °

Resolutie: 0.01°

Aantal assen: 1

Aansluiting: M12

Interfaces: CAN

Min. temperatuur: -40 °C

Max. temperatuur: 85 °C

Conform RoHS: Ja

Inhoud: 1 stuk(s)

UKCA: n.v.t.
