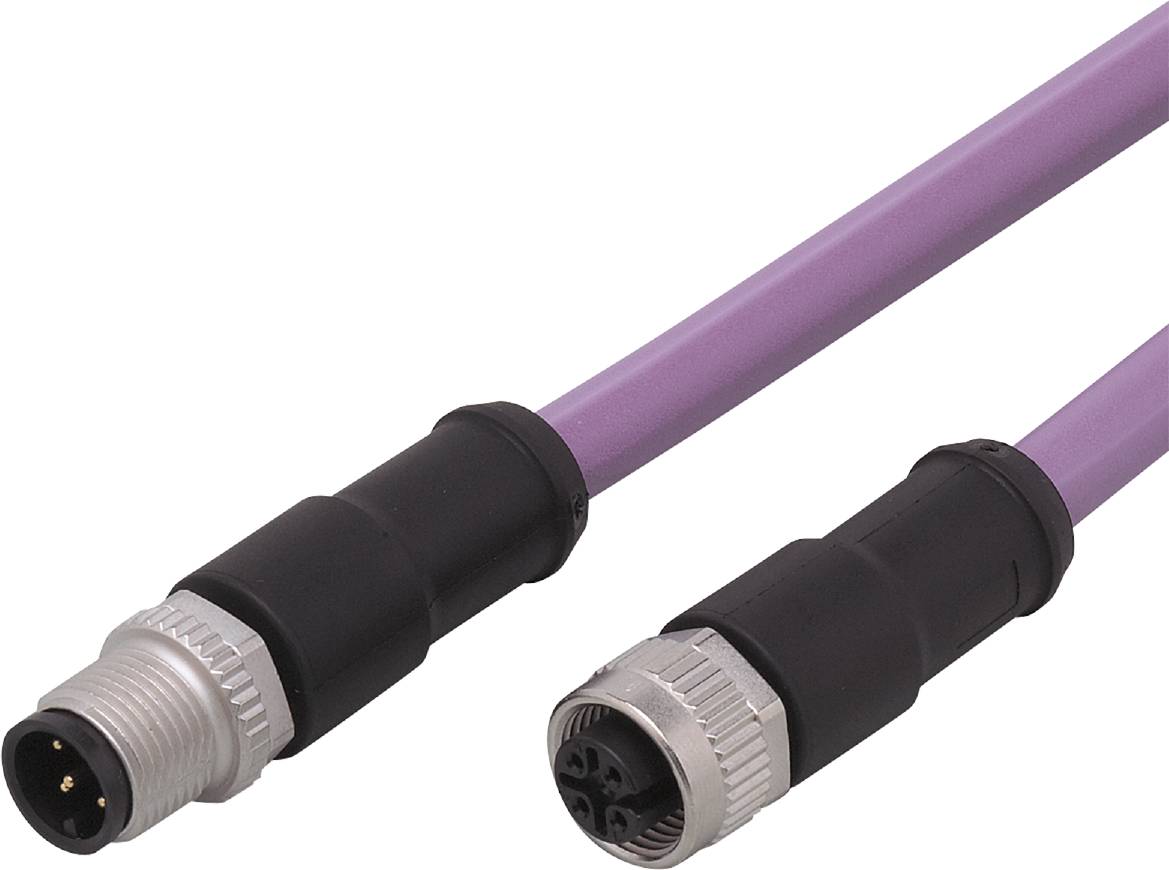

Name: ifm Electronic E11591 Verbindingskabel M12 Aantal polen (sensoren): 5, 5 Stekker, recht, Bus, recht 0.3 m 1 stuk(s) Piec
Brand: ifm Electronic
SKU: 3316875
Availability: BackOrder

Highlights & Details

ifm E11591 verbindingskabel

Betrouwbare verbindingstechniek voor CAN-bus-deelnemers
Hoge beschermingsklasse voor de eisen van zware industriële omgevingen
Groot bedrijfstemperatuurbereik
Goede elektromagnetische compatibiliteit dankzij afgeschermde kabel
Vergulde contacten voor betrouwbare elektrische verbindingen

Technische specificaties

Afmetingen [mm]: 14,5 x 14,5 x 48,5
Schroefkettinghelling: Buigradius bij flexibel gebruik: Min. 10 x kabeldiameter; buigradius bij vast leggen: Min. 5 x kabeldiameter; verplaatsingssnelheid: Max. 3,3 m/s bij 5 m horizontale verplaatsingslengte en max. Acceleratie van 5 m/sm; buigcycli: > 1.
Geschikt voor sleepketting: Ja
Omgevingstemperatuur-1 [°C]: -20...80
Applicatie: CAN-bus
Bijzondere eigenschap: Halogeenvrij; gegolfde contacten; afgeschermde kabel; sleepkettingsheling
BEDRIJFSSPANNING [V]: < 30 AC / < 36 DC
Gewicht [g]: 50.200
Kabel: 2e - Kabel: 0,3 m, PUR, halogeenvrij, paars, Ø 7,2 mm, afgeschermd; getwist; 2 (RD) / 3 (BK): 2 x 0,25 mmm (19 x Ø 0,13 mm) / getwist / 2. - Kabel: 0,3 m, PUR, halogeenvrij, paars, Ø 7,2 mm, afgeschermd; getwist; 4 (WH) / 5 (BU): 2 x 0,34 mmm (19 x Ø 0,16 mm) / getwist / 2. - Kabel: 0,3 m, PUR, halogeenvrij, paars, Ø 7,2 mm, afgeschermd; 1: 1 x 0,34 mmm (19 x Ø 0,16 mm)
Opslagtemperatuur [°C]: -40...80
Beschermingsklasse:IP 68
Stekkerverbinding: 1.stekker - pinlay-out: 0063 - stekkerverbinding: 1 x M12, recht; codering: A; greep: PUR; vergrendeling: Spuitgietzink, vernikkeld; contacten: verguld; aanhaalmoment: 0,5 Nm / 3.bus - pinlay-out: 0017 - stekkerverbinding: 1 x M12, recht; codering: a; greep: PUR; vergrendeling: spuitgietzink, vernikkeld; contacten: verguld; aanhaalmoment: 0,5 Nm
Stroombelastbaarheid totaal [A]: 4
Materiaal greep: PUR
Materiaal wartelmoer: Spuitgietzink, vernikkeld

: Piece

Type: E11591

Soortnaam: Verbindingskabel

Bouwtype: Stekker, recht
Bus, recht

Stekkernorm: Sensorik connector

Aansluiting A: M12

Aansluiting B: M12

Aantal polen: 5
5

Kabellengte: 0.3 m

Mantelmateriaal: PUR

Nominale spanning: 30 V/AC
36 V/DC

Aansluitdoorsnede (max.): 0.34 mm²

Buiten-Ø: 7.2 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: Stekker
M12-bus
M12-stekker
Bus

Soort schroefdraad: M12

Soort schroefdraad kabelaansluiting en montage: M12

Codering: A
A

Contactmateriaal: Vergulde contacten

Contactoppervlakte: Verguld

Max. dwarsdoorsnede: 0.34 mm²

Bijzonderheden: Geschikt voor sleepketting
Halogeenvrij
Beschermd

Min. temperatuur: -20 °C

Max. temperatuur: 80 °C

Soort sluiting: Schroef

Fabrikantnr.: E11591

Inhoud: 1 stuk(s)

Kabel-Ø: 7.2 mm

Kabeldiameter tot: 7.2 mm

Kabel-Ø: 7.2 mm (max)

Conform RoHS: Ja

UKCA: Ja
