Name: GW Instek Digitale oscilloscoop 100 MHz 1 GSa/s 20 Mpts 8 Bit Functiegenerator 1 stuk(s)
Brand: GW Instek
SKU: 3499688
Price: 335 EUR
Availability: InStock

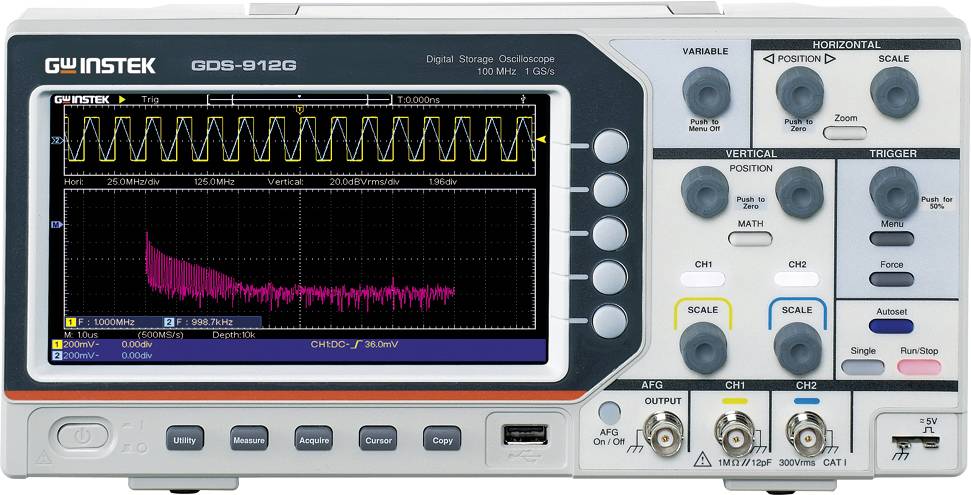

De afbeelding toont het frontpaneel van een digitale opslagoscilloscoop met een golfvorm op het scherm, waarbij bedieningsknoppen en toetsen zichtbaar zijn.

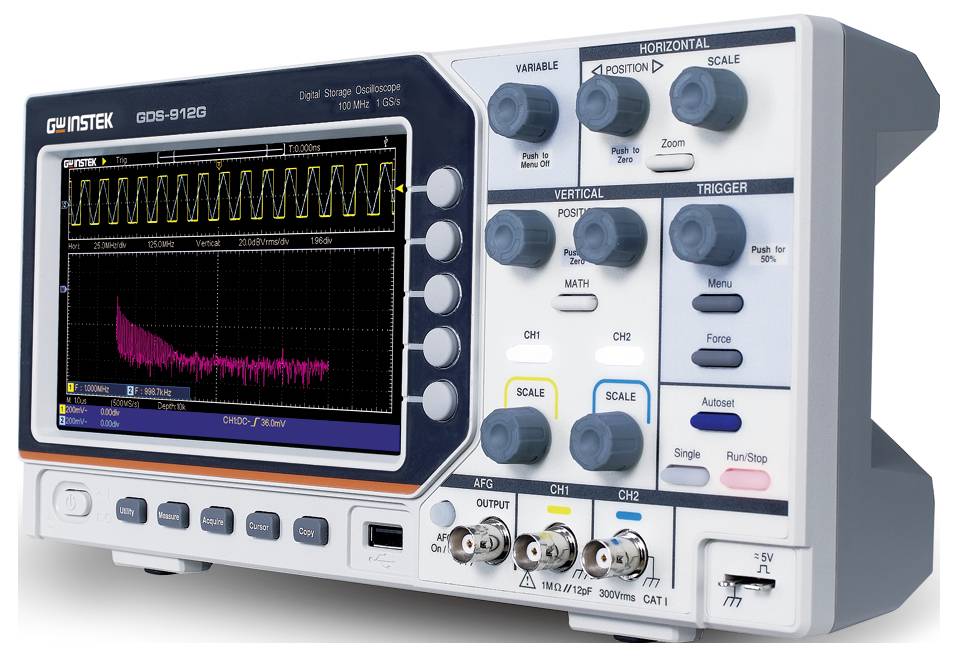

Een digitale opslagoscilloscoop die golven weergeeft op zijn scherm, met meerdere regelknoppen die zichtbaar zijn voor het aanpassen van instellingen.

De afbeelding toont de achterkant van een grijze GWINSTEK apparaat met labels voor model, voltage (AC 100-240 V~, 50-60 Hz) en maximaal vermogen (15 W).

1/3

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

2 Stuk(s)

Verkoop en verzending door Conrad Electronic

Totaal (€ 335,00 / Stuk)

€ 335,00

incl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

GW Intek GDS-912G 100 MHz 2-kanaals digitale oscilloscoop

100 MHz
Aantal analoge ingangen (max.): 2

Technische specificaties

Geïntegreerde arbitraire functiegenerator (AFG): 25 MHz
AFG standaard golfvormen: Sinusgolf, rechthoekige as, hellingas, pulscgolf, willekeurige as (arbitraire Wave)
Automatische metingen: Ondersteunt 30 automatische golfvormmeetparameters (incl. Area, +PulseCount, -PulseCount)
Teller: 6-cijferige, zeer nauwkeurige frequentieteller
FFT-functie: 2048 -punts FFT-weergave met 6 verschillende raamfuncties (hamerding, rechthoekig, Blackman, Hanning, Kaiser, baard)
Triggermodi: Automatisch, normaal, single (afzonderlijk), ALT-trigger-modus
Accessoires (standaard): Netsnoer, BNC-kabel (alleen GDS-912G), USB-kabel, 2 sondes (100 MHz, omschakelbaar 10:1/1:1).

Soortnaam: Digitale oscilloscoop

Bandbreedte: 100 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: TFT LCD (kleurendisplay)

Resolutie: 8 Bit

Beeldschermgrootte: 7 inch

Bijzonderheden: Functiegenerator

Tijdbasis: 2 ns/div tot 1000 s/div

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Rasterafbuiging: 2 mV/div tot 5 V/div

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: AC, DC, GND

Ingangsspanning: 300 V

Afm.: (l x b x h) 70 x 301 x 152 mm

Gewicht: 1.1 kg

Scherm: 800 x 480 Pixel

Breedte: 301 mm

Hoogte: 152 mm

: 70 mm

Interfaces: USB

Geheugendiepte/kanaal: 20 Mpts

Type: 03LLDS912G0S

Documenten en downloads

Datablad

Datablad 3499688 GW Instek Digitale oscilloscoop 100 MHz 1 GSa/s 20 Mpts 8 Bit Functiegenerator 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3499688 GW Instek Digitale oscilloscoop 100 MHz 1 GSa/s 20 Mpts 8 Bit Functiegenerator 1 stuk(s)

Omvang van de levering

1x stroomkabel
1x BNC-kabel
1x USB-kabel
2 x omschakelbare passieve 100 MHz-sondes

Omschrijving

Omvang van de levering

1x stroomkabel
1x BNC-kabel
1x USB-kabel
2 x omschakelbare passieve 100 MHz-sondes
