Name: Eaton DILM150-22(RAC240) Vermogensbeveiliging 3x NO 75 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)
Brand: Eaton
SKU: 2306685
Availability: InStock

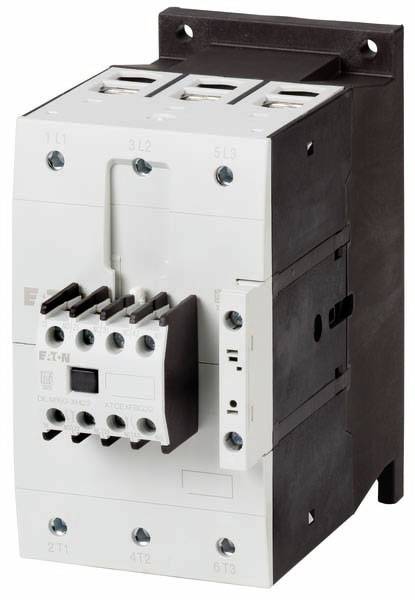

Een elektrische schakelaar in een zwart en wit behuizing, met meerdere schroefklemmen zichtbaar voor montage en bedrading.

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Vermogen

75 kW

Aansluiting

Schroeven

Type

DILM150-22(RAC240)

Datasheet (PDF)

Leverbaar vr. 9 okt.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 838,84 / Stuk)

€ 838,84

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Stroomtype: wisselstroom
Spanningstype voor bediening: AC
Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 33 kW
Nominale bedrijfsstroom Ie bij AC-1, 400 V: 190 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 150 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V: 65 A
Koppelbaar: nee

Soortnaam: Vermogensbeveiliging

Type: DILM150-22(RAC240)

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 2x NC
2x NO

Regelspanning (min.): 190 V/AC

Regelspanning (max.): 240 V/AC

Stuurspanningsbereik: 190 - 240 V/AC

Schakelspanning (min.): 230 V/AC

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 190 A

: 75 kW

Geschikt voor merk: Eaton

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

Breedte: 90 mm

Hoogte: 170 mm

Diepte: 175 mm

Afm.: (b x h x d) 90 x 170 x 175 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 90 mm

: 170 mm

: 175 mm

: FALSE

: 75 kW

: 3

: 0

: 2

: 2

: 150 A

: 190 A

: 190-240 V

: 190-240 V

: 0-0 V

: Screw connection

: 230-690 V

: 230-690 V

: AC

: 65 A

: 33 kW

: 93 kW

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Verpakkingswijze

Eaton DILDC300/22(RDS250) Vermogensbeveiliging DC-circuit 2x NC, 2x NO 300 A Met breed bereik-elektronica Piece 1 stuk(s)

Artikelnummer:3193570

Leverbaar ma. 19 okt.

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.409,09^*

Eaton DILEEM-01(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306654

Leverbaar vr. 9 okt.

8 Stuk(s)

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Eaton DILEEM-01-G(24VDC) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Artikelnummer:2306655

Leverbaar di. 20 okt.

Verzending door Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 52,88^*

Eaton DILEEM-10(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306657

Leverbaar vr. 9 okt.

7 Stuk(s)

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 36,36^*

Eaton DILEEM-10-G(24VDC) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306658

Leverbaar ma. 12 okt.

4 Stuk(s)

Verzending door Erksononline1

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 94,89^*

Eaton DILEM-01(24V50HZ) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306659

Leverbaar vr. 9 okt.

29 Stuk(s)

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Eaton DILEM-01-G-C(24VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Artikelnummer:2306660

Leverbaar vr. 9 okt.

11 Stuk(s)

Verzending door Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Eaton DILEM-10(230V50/60HZ) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306661

Leverbaar vr. 9 okt.

11 Stuk(s)

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Eaton DILEM-10(24V50HZ) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306662

Leverbaar vr. 9 okt.

24 Stuk(s)

Verzending door Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Eaton DILEM-10-G(12VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Artikelnummer:2306663

Leverbaar vr. 9 okt.

9 Stuk(s)

Verzending door Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,84^*

Documenten en downloads

Datablad

Datablad 2306685 Eaton DILM150-22(RAC240) Vermogensbeveiliging 3x NO 75 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2306685 Eaton DILM150-22(RAC240) Vermogensbeveiliging 3x NO 75 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Omschrijving

Eaton Leistungsschütz DILM150-22(RAC240)

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz 75KW/400V,ACTyp:DILM150-22(RAC240)Bemessungssteuerspeisespannung Us bei AC 50 Hz:190..240 VBemessungssteuerspeisespannung Us bei AC 60 Hz:190..240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:190 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:150 ABemessungsbetriebsleistung bei AC-3, 400 V:75 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:65 ABemessungsbetriebsleistung bei AC-4, 400 V:33 kWBemessungsbetriebsleistung NEMA:93 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:90 mmHöhe:170 mmTiefe:175 mm
Eaton Leistungsschütz DILM150-22(RAC240): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082395988

Geliefert wird: Eaton (Moeller) Leistungsschütz 75KW/400V,AC DILM150-22(RAC240), Verpackungseinheit: 1 Stk., EAN: 4015082395988
